增材制造产线用带式物料输送装置

　　在增材制造批量生产的车间场景里，成品件从打印工位下线后的转运环节，一直是容易被忽略却直接影响产线流转效率的节点——刚完成打印的制件往往带有余温，部分光敏树脂类制件表面还未完全固化，传统的辊道输送容易因为接触面积小造成制件表面压痕，人工搬运又会增加不必要的人力投入，还可能因为手持力度控制不当剐蹭制件表面的精细结构。这款带式输送装置就是针对这类场景做的定向设计，整体采用平直带面的结构，没有额外的凸起挡边，一方面能适配不同底面尺寸的增材制造制件放置，不管是小尺寸的精密齿形零件，还是扁平状的箱体类制件，都能平稳放置在带面上完成工位间转运；另一方面平滑的带面不会对制件底部造成局部挤压，对于刚完成打印、表面强度还未达到峰值的制件友好度更高。

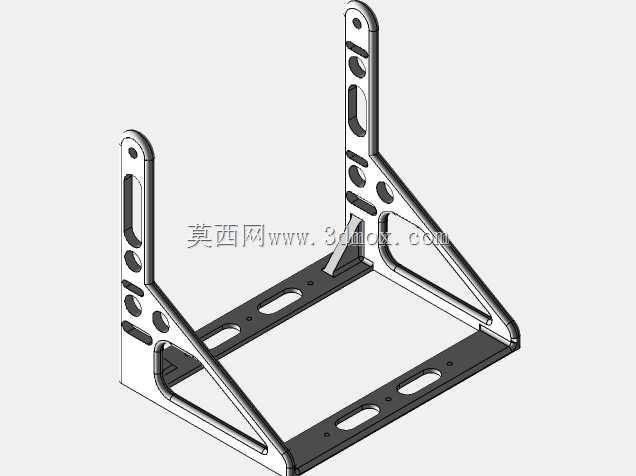

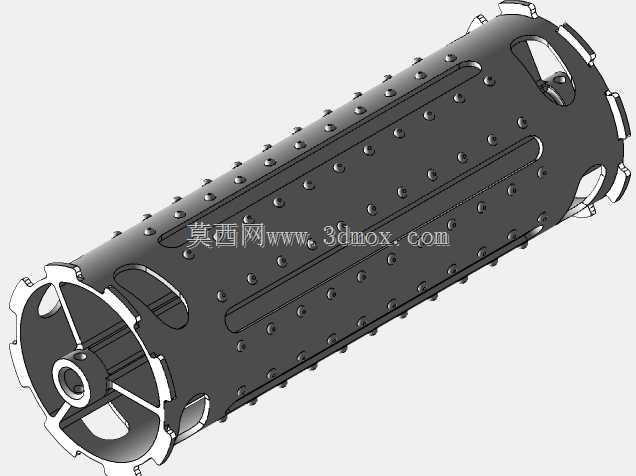

　　从设计思路上看，这款输送装置没有做复杂的变向或者升降结构，核心就是保证输送过程的平稳性，两端的滚筒做了微弧中高处理，能避免皮带在长时间运行过程中出现跑偏的问题，皮带张紧结构集成在两端的滚筒安装座上，不需要额外拆卸机架就能完成皮带张紧度的调整，日常维护的操作门槛很低。机架部分采用一体化的折弯成型结构，没有多余的拼接焊缝，整体刚性足够支撑连续运行的负载，同时侧面没有突出的安装螺栓，能避免车间内人员走动时被剐蹭，也不会在转运过程中勾挂到制件的悬挂结构。

　　实际安装使用时，这款输送装置的安装边界比较灵活，整体宽度控制在较窄的区间，能直接嵌入到3D打印工位与后处理工位之间的空隙里，不需要对现有产线的布局做大规模调整，进料端的高度可以和多数桌面级及工业级3D打印机的出料平台高度匹配，制件从打印平台移出后可以直接放置到带面上，不需要额外的高度适配转接台。带面的运行速度可以根据前后工位的节拍做调整，当打印工位出件频率高时可以适当提高带速，避免制件在进料端堆积，后处理工位处理速度慢时可以降低带速，给后处理操作人员留出足够的取件操作空间，不会出现制件从出料端掉落的问题。

　　除了增材制造车间的场景，这款输送装置也能适配蔬菜转运、箱装小件物料的短距离输送需求，平滑的带面不会卡滞蔬菜的叶片或者箱体的边角，整体结构没有容易积灰的缝隙，日常清洁只需要擦拭带面和机架表面即可，适合对卫生条件有一定要求的物料输送场景。在结构细节上，带面下方全程设置了光滑的托板，不会因为物料放置位置偏载造成皮带下凹，即使是重量稍大的箱型集装件，也能保持平稳的输送状态，不会出现倾斜滑落的问题；两端的滚筒做了全包覆处理，没有外露的转动缝隙，能避免细小的物料碎屑卡入滚筒和皮带之间，造成皮带磨损或者运行卡顿，延长设备的连续无故障运行时间。

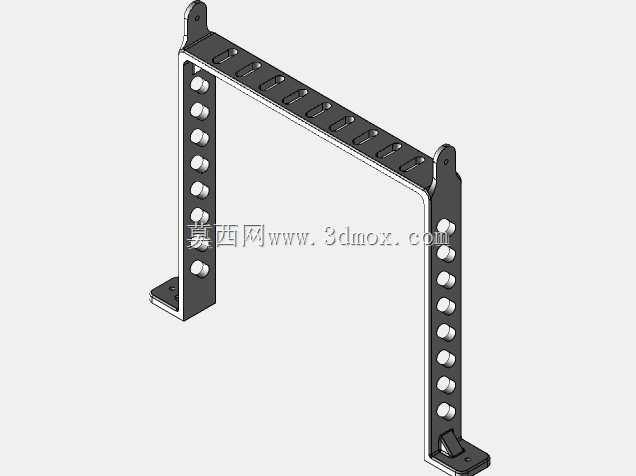

　　针对不同的安装场景，这款输送装置的支脚可以做高度微调，即使车间地面存在一定的坡度，也能通过调整支脚高度让带面保持水平，避免物料在输送过程中因为带面倾斜出现滑移。驱动部分采用集成式的减速驱动单元，直接安装在端部滚筒的一侧，没有外露的传动链条或者皮带，整体运行噪音更低，也不需要定期给传动结构加注润滑脂，后期维护成本更低。整体外形做了圆角处理，所有的边角位置都没有尖锐的毛刺，在车间内布置时不会对过往人员造成磕碰伤害，符合车间设备的安全设计要求。
