工业产线用箱式工件步进移位输送机构

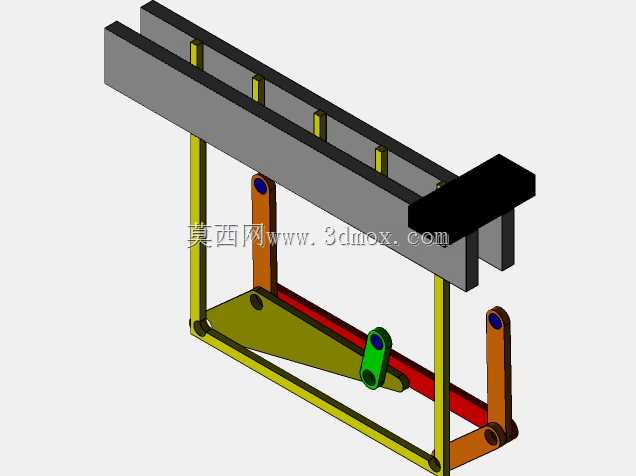

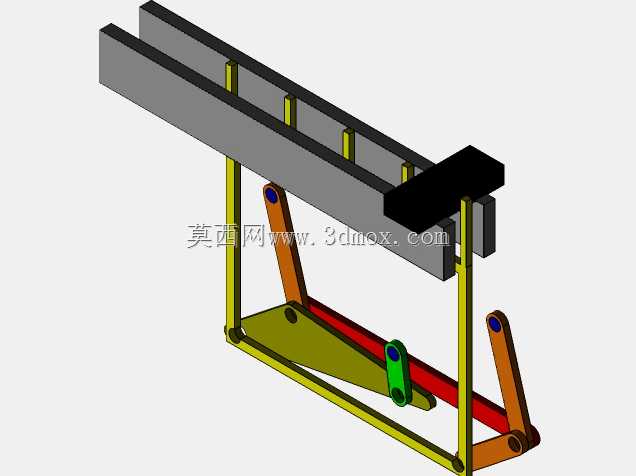

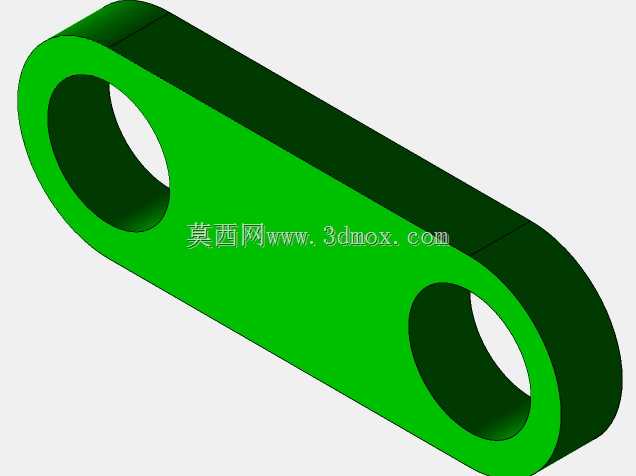

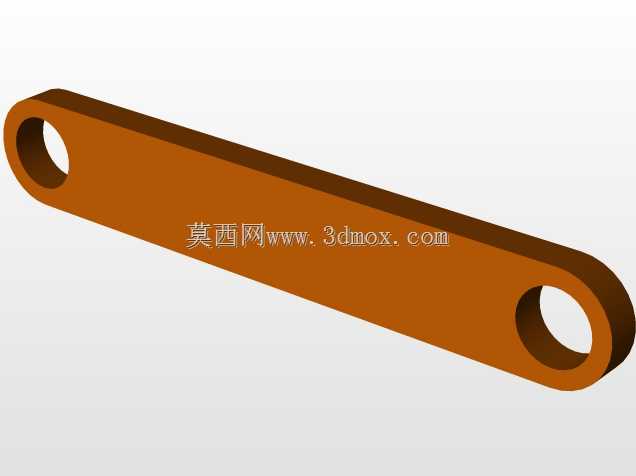

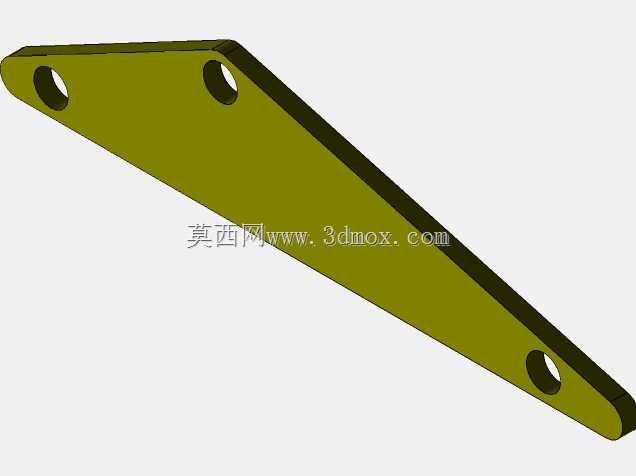

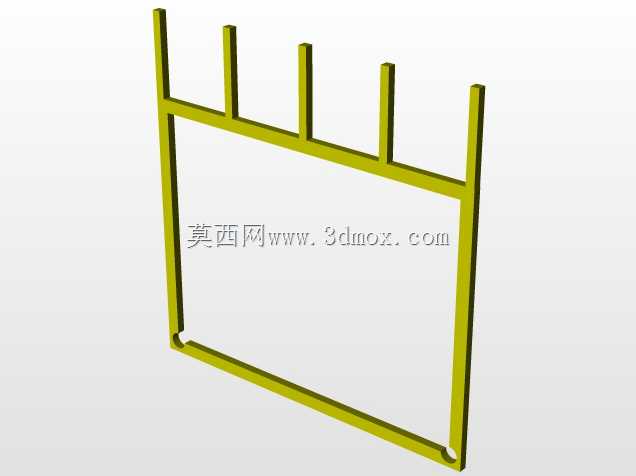

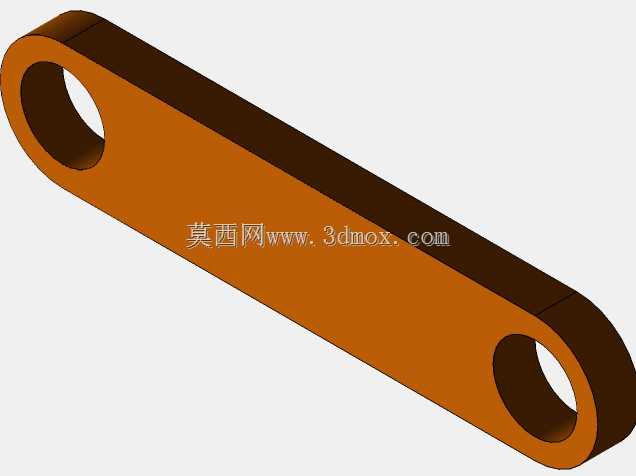

　　这套移位输送机构主要面向轻工包装、电子装配、五金件加工等行业的短距离工件步进转运场景，适配规整箱式工件的工位间移位需求，常见于小件组装线、成品装箱段、工序间缓存输送环节，可替代传统皮带线完成定距、定节拍的工件抬升移位动作，避免工件与输送面持续摩擦带来的表面划伤问题，尤其适配表面有涂装、覆膜、印刷标识的箱类工件转运。从功能实现逻辑来看，机构核心采用平行四边形连杆搭配曲柄驱动的结构，底部的驱动曲柄做整周回转时，带动两组平行竖杆完成闭合矩形轨迹运动：当竖杆运行到轨迹上半段时，会抬升托住上方的箱式工件，沿着水平方向向前推送固定步距，待运行到轨迹末端后竖杆下降，将工件平稳放置在两侧的固定承托导轨上，随后竖杆沿着轨迹下半段空载回程，

　　重复上述动作即可实现工件的步进式移位，整个过程工件不会出现相对滑动，移位步距精度可控制在±0.5mm范围内，能直接匹配后续工位的定位需求，无需额外设置二次定位机构。设计过程中优先考虑了安装边界的适配性，整体机构采用侧装布局，驱动组件全部布置在输送面下方，两侧的固定承托导轨可直接对接现有产线的工件支撑面，无需对原有产线做大规模改造；机构的横向宽度可根据输送工件的尺寸灵活调整竖杆间距，适配宽度200mm-600mm、重量不超过15kg的箱式工件，纵向安装长度可根据需要的移位步距调整曲柄回转半径，常规配置下步距为300mm，对应节拍可达每分钟30次，完全满足中小件产线的输送节拍要求。结构细节上，所有铰接点都采用自润滑轴承配合销轴连接，

　　减少长期运行的磨损量，竖杆与工件接触的顶端设置有尼龙垫块，避免刚性接触磕伤工件边角；驱动端预留了标准电机安装法兰，可直接匹配减速电机输出轴，也可根据产线布局需求将驱动端布置在机构左侧或右侧，不影响整体运动轨迹。不同于连续运行的皮带输送机，这种抬升步进式的移位机构没有易损耗的皮带、托辊等耗材，日常维护仅需定期检查铰接点的润滑状态即可，运行过程中不会出现皮带跑偏、工件卡滞在皮带缝隙等问题，在多粉尘、有少量切削液飞溅的机加工车间场景下也能稳定运行；机构的整体框架采用标准型材焊接加工，加工难度低，普通机加工车间即可完成制作装配，装配时仅需保证两组平行连杆的同轴度，即可保证运动过程中竖杆始终保持垂直状态，不会出现工件倾斜掉落的问题。

　　在实际产线布局中，该机构可多组串联使用，实现长距离的工件步进输送，也可单组使用完成两个工位间的工件转移动作，比如将组装完成的工件从组装工位转移到检测工位，或是从检测工位转移到装箱工位，由于机构抬升行程固定，还可在移位过程中同步完成工件的底面检测、条码扫描等工序，不需要额外设置工件抬升机构，进一步简化产线结构。
