槽型托辊组带式输送机承载段结构

　　这套槽型三托辊组结构是带式输送机承载分支的核心支撑部件，日常散料输送场景里，从矿山的原煤转运、港口的散粮装卸，到建材行业的砂石骨料输送、电厂的输煤系统，但凡涉及到块状、颗粒状散状物料的长距离连续输送，几乎都能见到这类结构的身影。区别于平型托辊仅适用于成件物料输送的局限，槽型布置的托辊组能把输送带弯折成内凹的梯形截面，既可以增大散料的装载截面积，提升单趟输送的物料承载量，又能避免散料在输送过程中向皮带两侧撒漏，尤其是在带速较高、输送倾角在18度以内的工况下，这种槽型结构的物料防撒效果比平托辊提升40%以上。

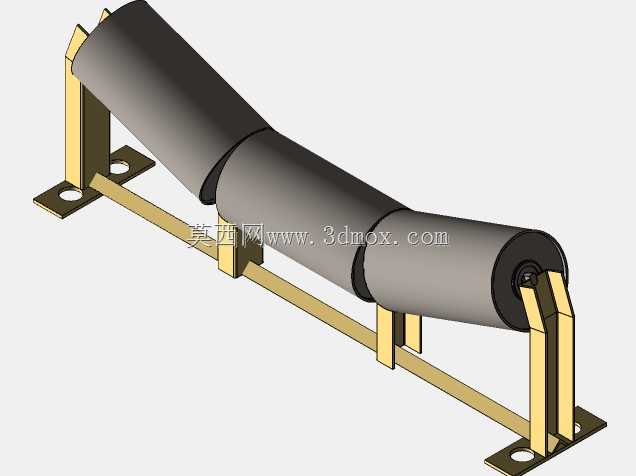

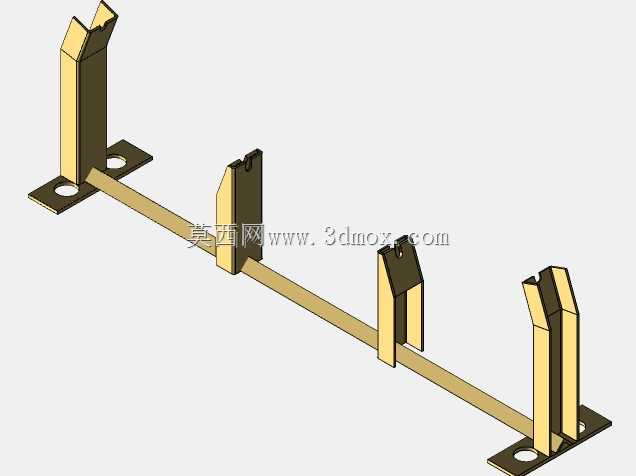

　　从结构设计逻辑来看，这套托辊组采用了三节等径托辊的布置形式，中间托辊保持水平布置，两侧的侧托辊按照固定的槽角向上倾斜，常规工况下槽角多选用35度，这个角度是经过大量工程验证的最优值——槽角过小的话，物料装载量上不去，皮带跑偏时物料容易撒落；槽角过大的话，输送带弯折应力过大，会大幅缩短皮带的使用寿命，同时托辊两端的皮带边缘容易出现早期磨损。托辊的支座采用了折弯成型的钢板冲压支架，支架底部开有长圆形的安装孔，方便现场安装时调整托辊组的前后位置，抵消机架焊接带来的安装误差，也能在后期运维时微调托辊角度来纠正皮带跑偏问题。

　　安装边界方面，这类托辊组的安装间距需要根据输送物料的密度、皮带宽度来确定，输送煤炭、矿石这类密度较大的物料时，间距通常控制在1米到1.2米之间，输送粮食、木屑这类轻质散料时，间距可以放宽到1.5米。支架的安装基面需要和输送机的纵向中心线保持垂直，侧托辊的倾斜角度误差不能超过1度，否则会导致皮带两侧受力不均，出现持续跑偏的问题。托辊本身采用了密封式的滚动轴承结构，两端的迷宫密封可以阻挡输送过程中的粉尘、水汽进入轴承内部，在多尘、潮湿的户外工况下也能保证较长的免维护周期，不需要频繁加注润滑脂。

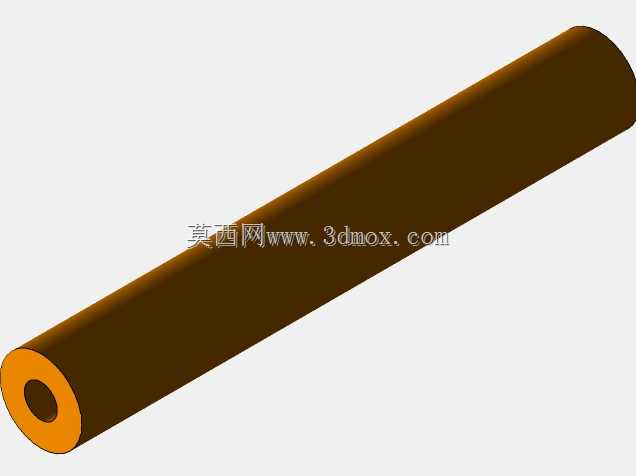

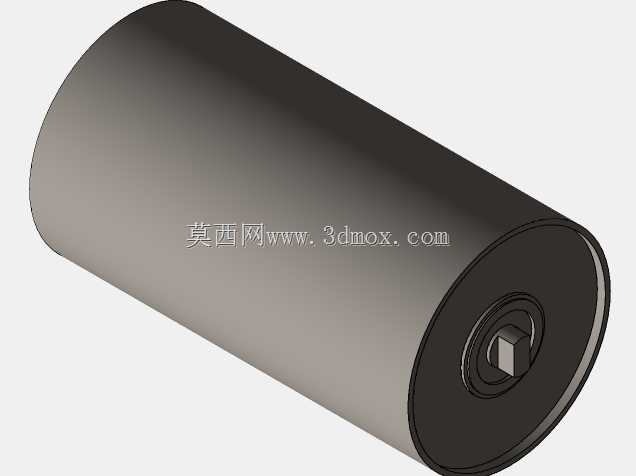

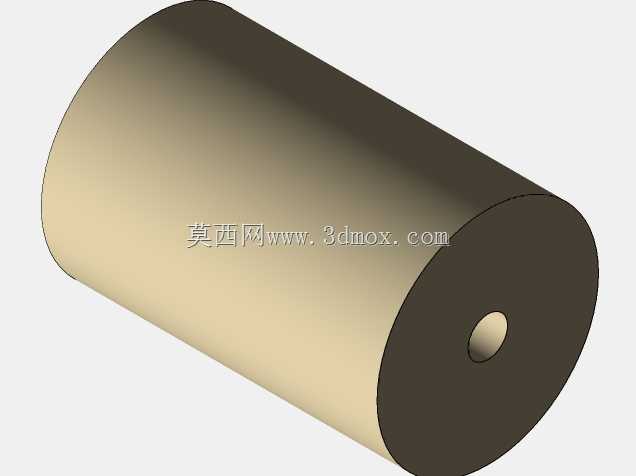

　　实际使用过程中，这套托辊组除了承担输送带和物料的重量之外，还能通过调整侧托辊的前倾角度来实现皮带的自动对中——正常安装时两侧托辊会向皮带运行方向前倾2到3度，当皮带向一侧跑偏时，跑偏侧的托辊会给皮带一个向中心线方向的回正力，不需要额外加装纠偏装置就能缓解轻度跑偏问题，降低设备的运维成本。托辊的筒体采用无缝钢管加工，外圆做了动平衡处理，高速运转时不会出现明显的跳动，避免皮带出现周期性的颠簸导致物料撒落，也能减少运行过程中的噪音，适合在厂区内部、港口码头这类对噪音有一定要求的场景使用。

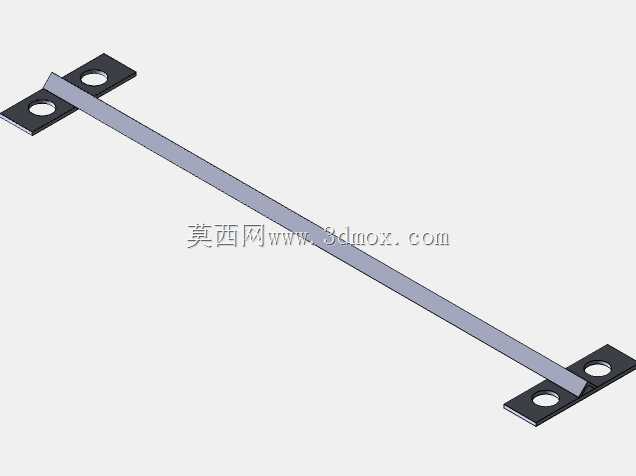

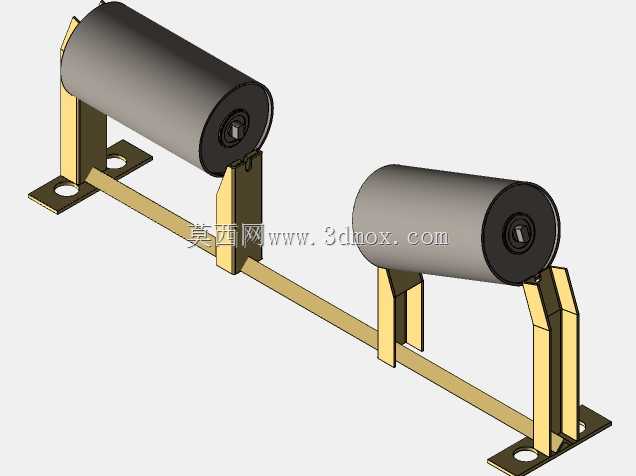

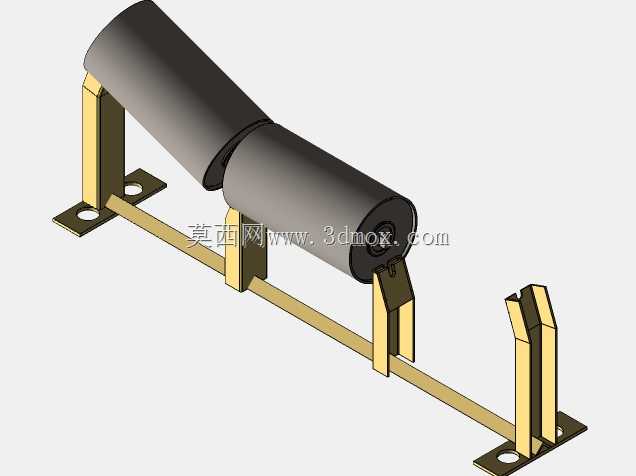

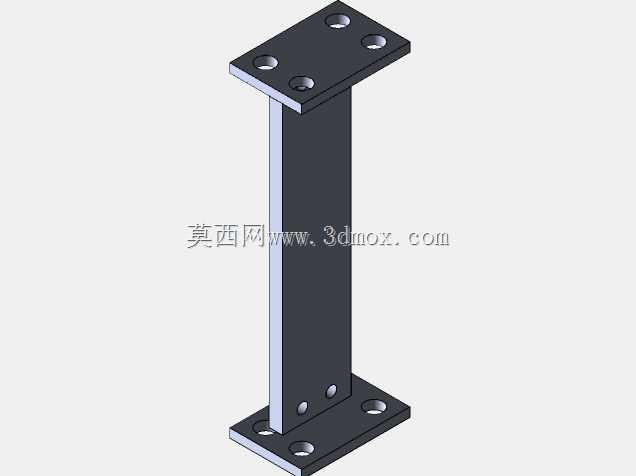

　　从建模细节来看，这套结构完整还原了托辊筒体、轴承座、支架、安装地脚的所有配合关系，托辊和支架之间的连接采用了卡槽式结构，不需要额外的紧固件就能快速拆装，后期更换损坏的托辊时，只需要把托辊从卡槽里抬出来就能更换，不需要拆解整个支架，大幅缩短了停机维护的时间。支架的折弯处做了圆角处理，避免尖锐的边角划伤输送带的下覆盖胶，地脚板的厚度根据托辊组的承载能力匹配，重载工况下会加厚地脚板并增加加强筋，防止大载荷下支架出现变形，导致托辊角度偏移影响输送稳定性。
