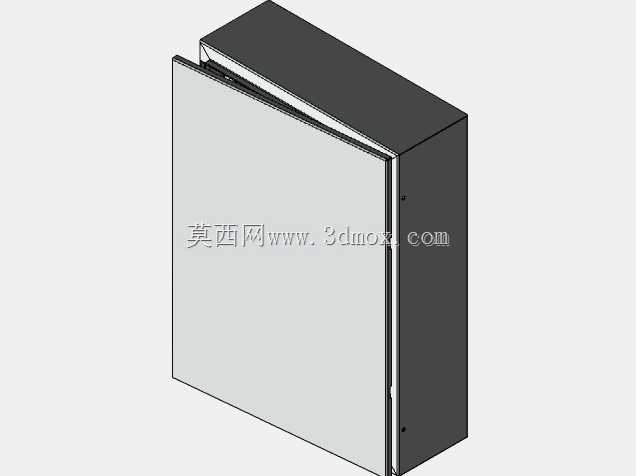

700*500*200规格壁挂式配电盘钣金结构

　　在工业厂房低压配电、车间工位供电、商用建筑楼层配电分支、小型设备配套电控集成场景中，这类尺寸规格的配电盘是应用覆盖度极高的电气承载构件，日常运维中随处可见其安装在墙面、设备侧旁的立柱上，承担着回路分断、过载保护、漏电防护、配电支路归集的核心作用，是低压供配电链路里直接对接末端用电负载的关键节点。不同于落地式大容量配电柜，这个尺寸的配电盘走的是紧凑壁挂的设计路线，700mm的高度刚好适配常规成年人站立操作的视线高度，不需要踮脚或者弯腰就能完成空开开合、故障排查、线路调整的操作，500mm的宽度预留了足够的内部横向安装空间，既可以排布单排的微型断路器，也能根据回路数量做双排错位布置，200mm的深度则刚好卡在壁挂安装的厚度边界上，既不会因为壳体过浅导致线缆弯折半径不足、接线端子挤压受力，也不会因为壳体过深突出墙面过多，影响车间通道通行或者周边设备的操作空间，在狭窄的设备旁、走廊侧墙安装时不会形成突兀的突出障碍。

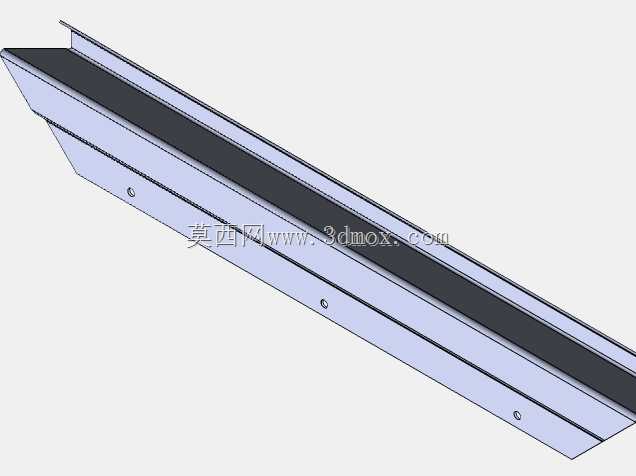

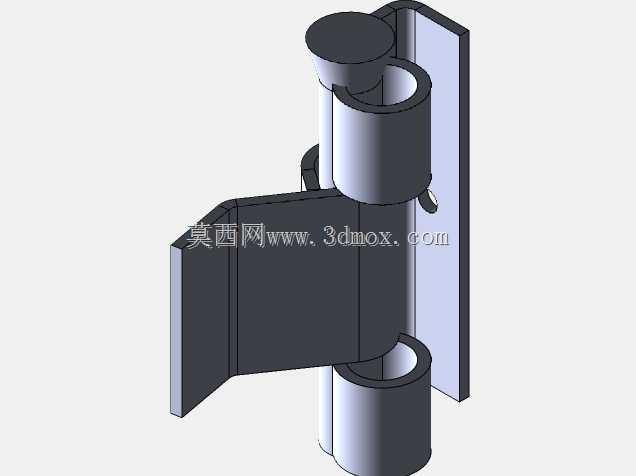

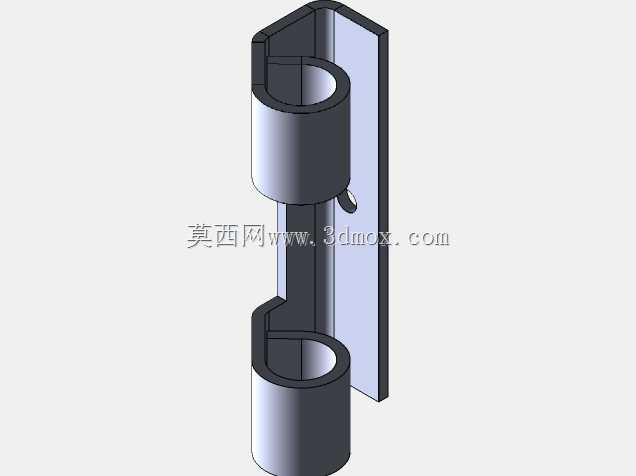

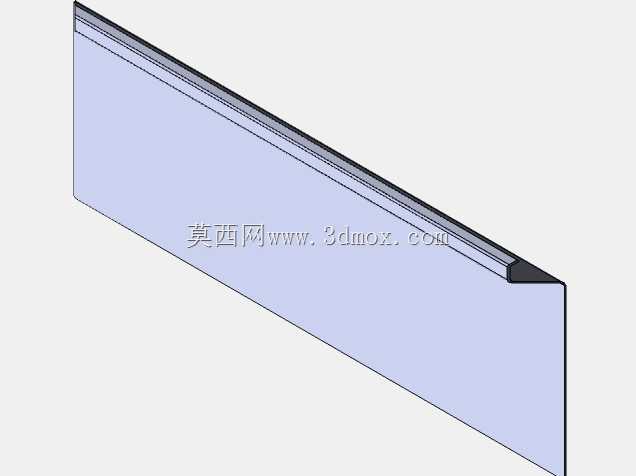

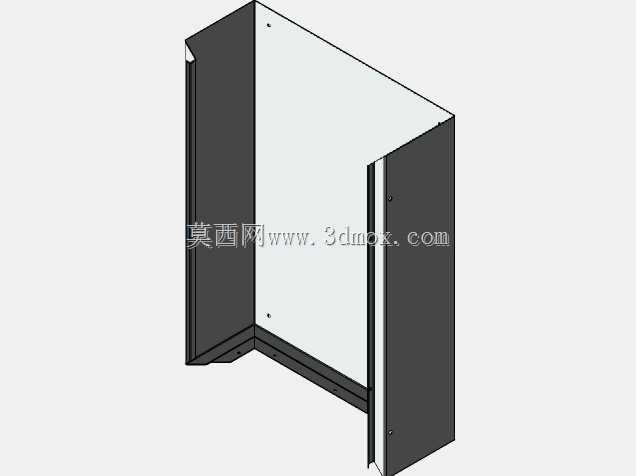

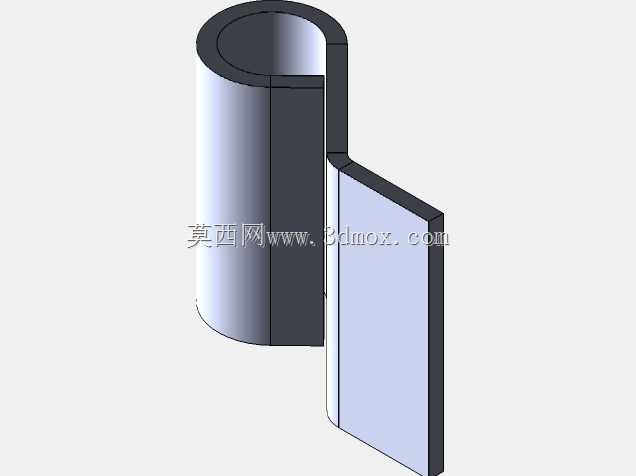

　　从结构设计逻辑来看，这款配电盘采用Solidworks钣金模块做全参数化设计，所有折弯边、安装孔位、铰链配合位都做了关联参数驱动，后续如果需要调整尺寸适配不同的安装场景，只需要修改对应的长宽厚参数就能自动生成新的展开图，不需要重新绘制每一个特征，能大幅缩短同系列不同规格产品的设计迭代周期。壳体主体采用1.2-1.5mm厚度的冷轧钢板折弯成型，所有外露的折弯边都做了压边处理，没有尖锐的毛边棱角，避免现场安装接线时划伤施工人员的手部，壳体的拼接缝隙控制在0.5mm以内，既可以阻挡日常环境中的灰尘飘落进壳体内部堆积在接线端子上，也能防止清洁地面时的飞溅水花直接溅入内部造成电气短路，满足常规室内安装场景的防护等级要求。门板和箱体主体采用隐藏式铰链连接，铰链的安装位做了内凹处理，从外部看不到外露的连接螺丝，既提升了整体外观的整洁度，也能避免无关人员随意撬动铰链打开箱门，门板内侧预留了接地螺栓安装位，通过黄绿双色接地线和箱体主接地端子可靠连接，防止门板因为感应带电或者线路绝缘破损带电造成操作人员触电风险。

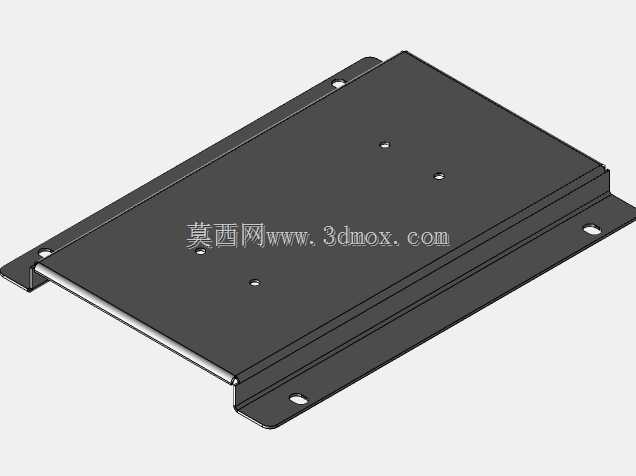

　　内部安装结构上，箱体内腔背部预留了标准化的导轨安装孔位，可以直接卡装标准宽度的DIN导轨，微型断路器、漏电保护器、接线端子排这些标准电气元件都可以直接卡在导轨上，不需要单独打孔固定，后期调整回路配置时只需要拨动元件的卡扣就能快速拆装，不需要整体拆解内部结构。箱体的上下两端都预留了敲落孔位，施工时可以根据现场进线方向选择从顶部或者底部穿入线缆，敲落孔的尺寸适配常规的PVC穿线管和金属波纹管，敲落之后边缘光滑不需要额外做毛刺处理，配合电缆锁头就能实现线缆和箱体之间的固定密封，避免线缆因为长期晃动拉扯接线端子造成松动。门板和箱体的配合处预留了密封胶条的安装槽，嵌入发泡橡胶密封胶条之后，关门时胶条被均匀压缩，能进一步提升壳体的防尘防护能力，同时胶条的缓冲作用也能避免开关门时金属门板和箱体直接碰撞产生异响，也能防止长期开关门磨损漆面造成锈蚀。

　　在安装边界的考量上，这款配电盘的背部设计了四个挂装孔位，孔位的间距匹配常规的墙体膨胀螺栓安装尺寸，安装时只需要在墙面上打好四个膨胀螺栓，将箱体挂装上去之后拧紧固定螺母就能完成安装，不需要额外做焊接支架或者复杂的支撑结构，单人就能完成现场安装作业，大幅降低现场施工的人力成本。箱体的开门角度可以达到120度以上，打开之后不会遮挡内部的元件安装区域，接线作业时工具可以自由伸入操作，不会因为门板开度不够造成操作空间受限。考虑到现场运维的需求，门板上预留了锁具安装位，可以配套通用的配电箱锁，只有持有钥匙的运维人员才能打开箱门操作，避免无关人员误碰开关造成供电中断或者触电事故。

　　从实际使用的适配性来看，这个尺寸的配电盘可以承载最多24个1P微型断路器的安装空间，足够覆盖一般小型生产工位、商铺、办公区域的配电需求，内部预留的零线排和地线排安装位，可以将所有支路的零线和地线统一归集连接，避免线路杂乱缠绕造成的接线错误和故障排查困难。钣金设计时所有的折弯圆角都按照板材厚度设置了合理的内R角，折弯之后不会出现板材开裂或者应力集中的问题，加工时可以直接用数控冲床下料、数控折弯机一次成型，不需要后续的打磨修整工序，加工效率高，批量生产时的尺寸一致性好，装配时不需要额外修配就能实现门板和箱体的完美配合。
