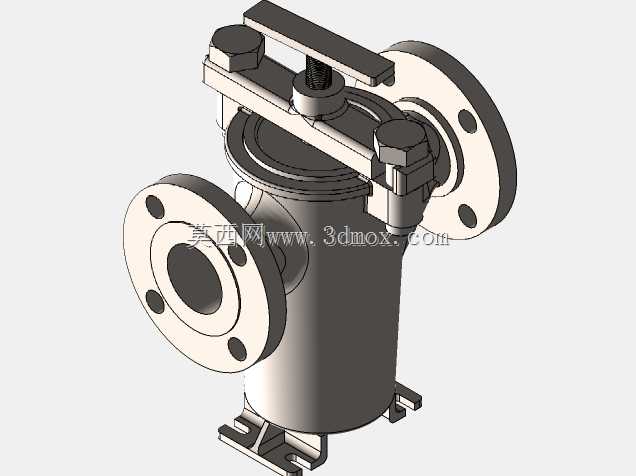

2英寸INOX法兰连接快开式篮式过滤装置

　　在化工、食品饮料、市政给排水以及制药类流体输送管路系统中，这类2英寸通径的不锈钢篮式过滤装置，通常被布置在泵入口、调节阀上游或者关键换热设备的进料端，用来拦截流体中裹挟的焊渣、金属碎屑、密封带残段、原料结块等固态杂质，避免杂质进入下游精密部件造成流道划伤、密封面磨损、阀芯卡滞或者换热管堵塞等故障。从结构设计来看，该装置采用双侧法兰对接的安装形式，进出口法兰的螺栓孔位、密封面尺寸完全匹配对应压力等级的2英寸管路法兰标准，安装时无需额外加工过渡接头，直接与管路法兰对齐后穿入螺栓紧固即可，进出口呈90°直角布置，适配垂直进水平出或者水平进垂直出的管路走向，底部带支脚结构，安装时可通过支脚将设备固定在管路支架或者设备基座上，

　　抵消管路运行时的振动载荷，避免设备重量全部压在法兰连接部位造成密封面泄漏。快开压盖结构是这款过滤装置的核心设计亮点，不同于传统需要完全拆卸所有螺栓才能开盖更换滤网的结构，该结构采用铰接式压梁配合压紧螺栓的设计，开盖时只需松开两侧的压紧螺母，将压梁绕铰接轴翻转即可打开上盖，无需完全拆除螺栓组件，日常维护更换滤网的时间相比传统螺栓紧固结构缩短60%以上，非常适合需要频繁清理滤网的工况。滤篮采用不锈钢冲孔板加支撑筋的结构，有效过滤面积是同通径Y型过滤器的3倍以上，纳污容量更大，相同工况下的清理周期更长，滤篮与壳体之间采用台阶面配合密封，避免未经过滤的流体从旁侧缝隙短路流向下游，保证过滤精度稳定。壳体采用不锈钢材质一体铸造后精加工成型，

　　内壁做圆弧过渡处理，不存在流体滞留的死角，既可以减少流体阻力损失，也能避免杂质在壳体内壁堆积滋生细菌，适配卫生级要求较高的流体输送场景。从安装边界来看，设备整体高度控制在同通径阀门的常规安装尺寸范围内，进出口法兰的中心距、支脚安装孔位都做了标准化设计，在老旧管路改造替换原有过滤设备时，不需要重新调整管路走向或者改动支架位置，直接替换即可完成安装。在实际选型应用中，需要根据管路的实际工作压力、流体腐蚀性选择对应的密封垫片材质，处理含纤维类杂质的流体时可更换大孔径滤篮，处理高精度要求的工况时可在冲孔滤篮内侧加装尼龙或者金属编织滤网，适配不同的过滤精度需求。设备的压盖铰接部位做了限位设计，开盖时上盖最大开启角度被限制在安全范围内，

　　避免维护时上盖突然倾覆造成人员受伤，压紧螺栓采用防松设计，在管路存在持续振动的工况下也不会出现螺母松动导致的压盖泄漏问题。流体从入口法兰进入设备腔体后，会自上而下进入滤篮内部，杂质被拦截在滤篮内侧，过滤后的洁净流体穿过滤篮孔眼从出口法兰流出，这种流向设计可以让拦截下来的杂质全部沉积在滤篮底部，不会因为流体扰动重新被带出滤篮，停机开盖清理时，滤篮内积存的杂质不会散落到壳体内，清理作业更加便捷。
