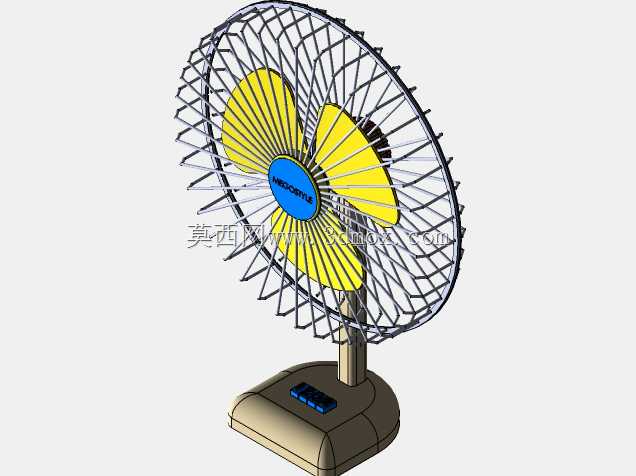

台式桌面摇头电风扇三维结构设计

　　日常民用场景里的桌面送风设备，多数人只关注它的送风角度、噪音表现，很少留意整套结构的配合逻辑，这套台式风扇的三维结构完整还原了量产级产品的装配关系，从底座配重到网罩固定的每一处细节都对应实际生产的公差要求。先从安装边界说起，这类桌面风扇的放置场景多为办公桌、床头柜、学生书桌这类平面，底座的投影尺寸控制在180mm×160mm范围内，既不会占用过多桌面空间，又能保证整机重心落在底座支撑面内，即使最大角度仰俯送风也不会出现侧翻风险，底座内部预留了配重块安装位，同时集成了按键控制模块的安装槽，按键凸起高度控制在3mm，既保证按压手感又避免误触。扇头部分的网罩采用前后分体式结构，前网罩通过圆周分布的卡扣与后网罩连接，卡扣的扣合量设计为1.

　　2mm，既方便用户拆卸清洗扇叶，又能保证运转过程中网罩不会松脱，网罩的钢丝间距控制在12mm以内，符合家用小电器的安全防护要求，避免儿童手指伸入触碰运转的扇叶。扇叶采用三片式后掠翼结构，叶型的扭转角度从根部到叶尖逐步变化，根部安装角为28度，叶尖安装角为16度，这种渐变扭转设计可以降低扇叶旋转时的气流紊流，减少送风过程中的风噪，同时提升有效送风距离，扇叶与电机输出轴采用D型轴连接，配合轴端的防松螺母，保证长期高速旋转不会出现松动打滑。连接立柱部分采用可升降调节结构吗？不，这款是固定高度立柱，高度设计为220mm，刚好让扇头中心距离桌面350mm，对应人体坐姿时的头部高度范围，送风覆盖范围刚好覆盖人体上半身区域，立柱内部中空，

　　用于走电机的供电线路，避免线路外露影响外观同时防止线路被剐蹭破损。仰俯调节结构设置在扇头与立柱的连接位置，采用阻尼转轴结构，阻尼力矩控制在0.8N·m，用户可以手动调节扇头的仰俯角度，调节范围为向上15度到向下10度，调节后可以在任意角度悬停，不需要额外的锁紧结构，操作更便捷。摇头机构集成在电机尾部，采用曲柄连杆结构实现左右自动摇头，摇头角度范围为80度，可以覆盖更大的桌面送风区域，曲柄的偏心距设计为18mm，对应摇头的角速度均匀，不会出现明显的顿挫感，齿轮传动部分采用自润滑POM材质，长期运转不需要额外加注润滑脂，降低后期维护成本。底座底部设置了四个圆形橡胶脚垫，脚垫高度为5mm，既可以避免底座硬接触刮花桌面，又能起到防滑减震的作用，降低风扇运转时的震动传递到桌面产生的共振噪音。控制部分采用三档风速调节按键，对应电机的不同转速档位，低速档转速为800rpm，适合夜间睡眠场景使用，噪音控制在30分贝以内；中速档转速为1100rpm，适合日常办公场景使用；高速档转速为1400rpm，适合夏季高温环境下快速降温使用。整套结构的装配逻辑遵循从内到外的顺序，先将电机固定在后网罩的中心支架上，再安装扇叶并锁紧防松螺母，之后扣合前网罩并卡紧所有圆周卡扣，再将扇头组件与立柱通过阻尼转轴连接，将供电线路从立柱内部穿到底座位置，连接控制电路板与电源接口，最后将底座上盖与底壳通过螺丝锁紧，安装底部的橡胶脚垫即可完成整机装配。在建模过程中，

　　所有配合面都预留了合理的装配公差，塑料件之间的卡扣配合预留0.2mm的间隙，轴孔配合采用H7/h6的公差等级，既保证装配顺畅，又不会出现过大的配合间隙导致运转异响。这类台式风扇的应用场景非常广泛，除了家庭日常使用，还可以用于办公室工位送风、宿舍个人降温、小型商铺的局部区域送风，相比落地扇它的体积更小移动更方便，相比手持小风扇它的送风距离更远、风量更大，能够满足小范围区域的持续降温需求。设计过程中需要重点考虑动平衡问题，扇叶在注塑完成后需要做动平衡校正，不平衡量控制在0.5g·cm以内，避免高速旋转时产生过大的震动，网罩的钢丝焊接需要保证足够的强度，承受100N的径向压力不会出现明显变形，底座的配重块重量需要经过严格计算，保证整机在最大仰角、最大摇头角度时的重心始终在支撑面范围内，避免倾倒风险。供电线路的走线需要避开所有运动部件，比如摇头机构的运动路径上不能有线路干涉，防止长期运转过程中线路被磨损导致漏电风险，所有塑料外壳的边角都做了R2以上的圆角处理，避免尖锐边角划伤用户，符合家用电器的安全设计规范。
