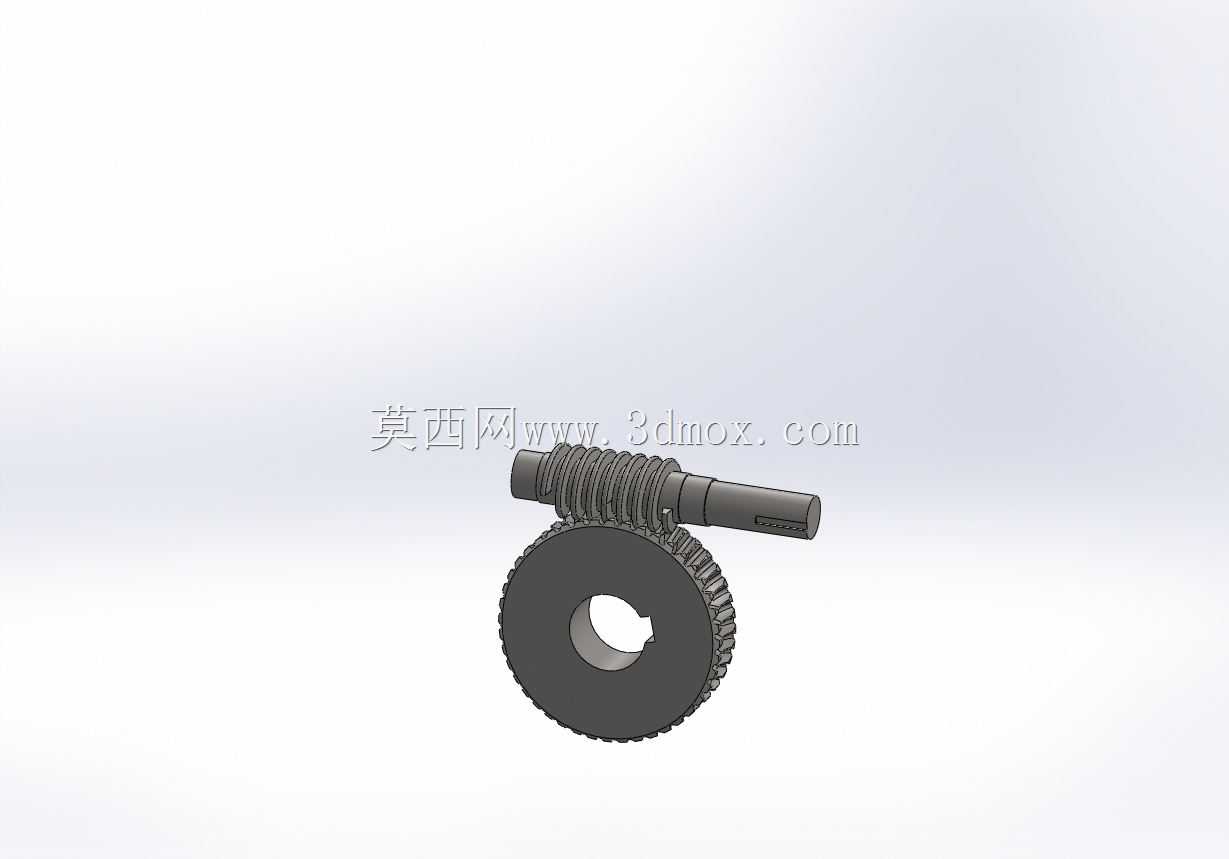

带运动仿真的蜗杆蜗轮啮合传动结构

　　这套蜗杆蜗轮传动结构，核心是利用交错轴间的啮合实现大传动比动力传递，常见于轻工输送设备、小型自动化生产线的进给单元、舞台升降机构的减速端，还有部分家用小型食品加工设备的动力输出段，这类场景普遍需要输入轴高速转动、输出轴低转速大扭矩，同时对传动反向自锁有一定要求，避免负载端倒转引发设备故障。从结构特性来看，蜗杆为轴向齿廓的圆柱蜗杆，和蜗轮的渐开线齿面呈线接触啮合，相比直齿轮平行轴传动，交错轴90度布置的形式能大幅压缩传动单元的安装空间，不需要额外增加换向齿轮组就能实现动力方向的垂直转向，单级传动比就能做到10到60之间，部分重载场景甚至能做到更大的传动比，这是同体积下直齿轮减速结构很难实现的。设计这套结构的时候，

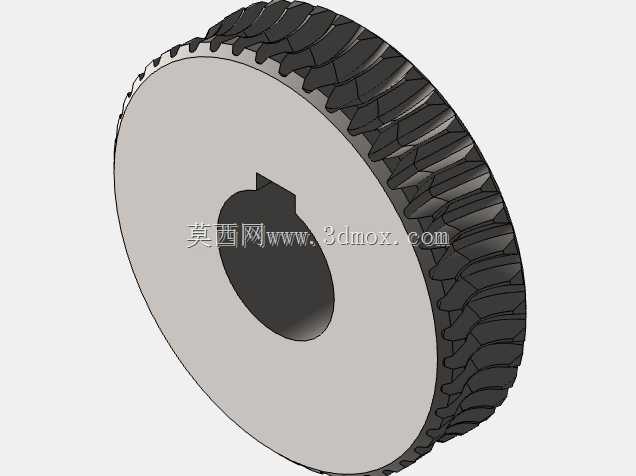

　　首先要确定的是中心距参数，这直接决定了整套传动副的安装边界，蜗杆的轴径要匹配输入端的联轴器安装尺寸，预留出轴承位的安装台阶，轴端要做倒角处理方便装配时穿入轴承内圈，蜗杆的齿面粗糙度要控制在合理范围，降低啮合过程中的摩擦损耗，同时要考虑润滑脂的留存空间，齿侧间隙不能留得过大，否则反向传动的空程会影响传动精度，也不能留得过小，避免热胀后出现齿面卡滞。蜗轮的结构采用齿圈与轮毂一体式设计，中心孔开有键槽，用来和输出轴做周向固定，传递输出扭矩，轮毂的凸台尺寸要匹配输出端轴承的内圈定位，蜗轮的齿宽要覆盖蜗杆的有效啮合长度，保证全齿面都能参与啮合接触，避免局部齿面应力集中导致过早磨损。安装边界上，蜗杆的两个轴承座孔同轴度要控制在公差范围内，

　　蜗轮的轴承座孔与蜗杆轴的垂直度要满足90度交错轴的装配要求，两个轴的中心距偏差不能超出设计公差，否则会出现啮合干涉或者齿面接触面积不足的问题，直接影响传动效率和使用寿命。运动仿真层面，这套结构已经完成了啮合运动的约束设置，能直观模拟蜗杆转动带动蜗轮减速输出的全过程，可以验证齿面啮合的干涉情况，观察不同传动比下的转速匹配关系，也能用来校核传动过程中齿面的相对滑动轨迹，为后续的润滑方案设计、齿面硬化处理提供参考。实际应用中，这类蜗杆蜗轮结构因为传动平稳、噪音小，还具备一定的反向自锁能力，也就是只能蜗杆带动蜗轮转动，蜗轮无法反向驱动蜗杆，这一特性在起重类、升降类设备中非常实用，能在动力中断时避免负载下坠，提升设备运行的安全性。

　　不过设计时也要注意，蜗杆蜗轮的啮合滑动摩擦占比高，传动效率相比齿轮传动要低，所以不适合长时间连续大功率运转的场景，选型时要根据负载扭矩、运转时长、工作环境温度来匹配对应的模数、齿面硬度和润滑方式，比如低速轻载场景可以用锡青铜蜗轮搭配调质钢蜗杆，重载场景则需要对蜗杆齿面做淬火处理，提升齿面耐磨性能。建模过程中，蜗轮的齿形生成是难点，需要根据蜗杆的参数生成对应的共轭齿廓，不能直接用标准齿轮齿形替代，否则装配后会出现啮合卡顿、齿面接触不良的问题，完成齿形建模后要做干涉检查，确认蜗杆转动全行程中，齿面之间没有硬干涉，侧隙处于合理区间，同时要预留出装配调整的垫片空间，方便实际装配时通过调整垫片厚度来微调中心距，保证最佳啮合接触位置。
