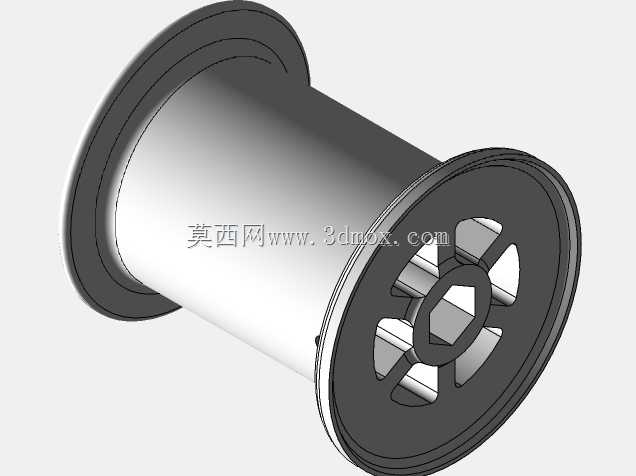

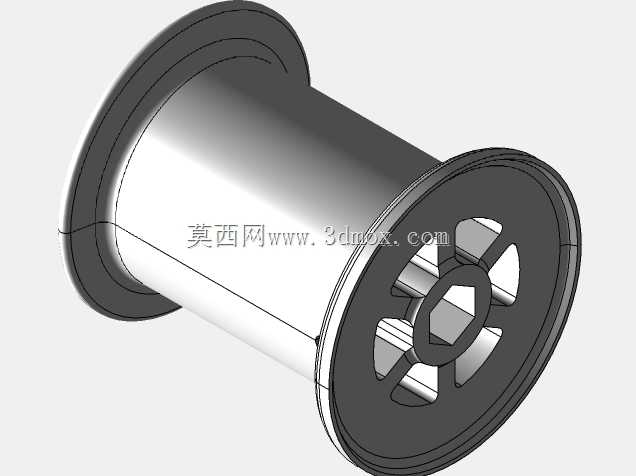

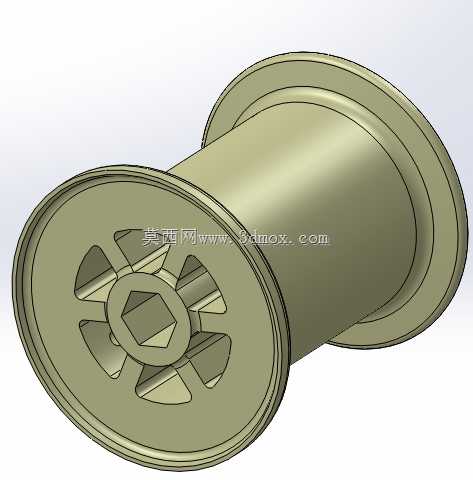

FRC竞赛机器人发射器绞车用ABS线轴结构

　　在竞技类机器人的发射机构设计中，绞车线轴是承担绳索收卷、张力输出的核心执行零件，直接决定发射动作的动力传递稳定性与载荷输出上限。这款线轴采用ABS材质适配3D打印工艺成型，主要服务于FRC竞赛场景下的空中突击类机器人发射器绞车单元，可在紧凑的安装空间内完成绳索的有序排布，避免收卷过程中出现乱绳、卡滞等影响发射可靠性的问题。

　　从功能特性来看，该线轴可稳定提供最高50磅的张紧力输出，足够支撑竞赛场景下发射机构的瞬时动力释放需求，收卷过程中两侧的挡边结构可对绳索形成侧向约束，防止绳索在高速收放时从轴体边缘滑脱。线轴中心采用1/2英寸六角孔作为动力输入接口，这种接口形式可直接与对应规格的六角输出轴配合，无需额外设计键连接或紧定结构，既简化了装配流程，也能在瞬时大扭矩传递时避免轴孔之间出现打滑空转，适配竞赛机器人快装、快换的维护需求。

　　设计层面上，线轴的辐板区域采用了镂空式结构，在保证整体结构刚度的前提下尽可能降低零件自重，减少对机器人整体负载配额的占用——这一点在重量限制严格的竞技机器人设计中尤为关键，每减少一克无效重量，就能为其他功能模块留出更多设计余量。轴体的圆柱工作面做了等径设计，收卷过程中绳索的缠绕半径不会随收卷层数变化出现大幅波动，可保证绞车输出扭矩的线性度，让发射力度的控制更具可预测性，降低调试阶段的参数匹配难度。两侧挡边的直径略大于轴体最大缠绕直径，预留了足够的绳索容纳空间，可适配对应长度的高强度编织绳使用，避免绳索满卷后超出挡边约束范围。

　　尺寸与安装边界方面，该线轴的主体缠绕段直径为2英寸，轴向有效长度为3英寸，整体结构的最大外轮廓由两侧挡边决定，安装时需要在轴向预留出略大于3英寸的装配空间，径向则需要避开挡边旋转范围内的其他结构件，防止运转过程中出现运动干涉。中心六角孔的轴向深度与轴体长度匹配，可实现与动力输出轴的全长度配合，分散扭矩传递过程中的接触应力，避免3D打印零件在局部应力集中位置出现开裂。轴体的过渡位置均做了圆角处理，减少打印过程中的应力残留，同时也能避免绳索收放时被锐边磨损，延长绳索的使用寿命。

　　从实际应用的角度出发，这类3D打印的线轴零件不需要开模制作，可根据竞赛过程中的实际需求快速迭代调整尺寸参数，比如调整缠绕段长度适配不同容绳量需求，或是修改中心孔规格适配不同的动力输出轴，相比机加工金属零件有着更短的制作周期与更低的改造成本，非常适合竞赛类机器人的快速开发节奏。结构设计上没有冗余的复杂特征，打印时不需要额外添加支撑结构，可直接采用常规FDM工艺打印成型，成型后仅需简单去除打印毛刺即可投入装配，进一步压缩零件的制作周期。在装配时，仅需要保证线轴与动力轴的同轴度，避免旋转过程中出现偏摆，即可保证绳索收卷的顺畅性，不需要额外的复杂调试步骤，能有效节省竞赛备赛阶段的装配调试时间。
