这套双螺旋行星齿轮结构,核心是利用双螺旋齿形的啮合特性,解决传统直齿行星齿轮传动中存在的轴向力不平衡、啮合冲击大、运行噪音高的问题,在精密传动、小体积大减速比需求的场景中有着明确的应用价值。从实际应用场景来看,这类结构非常适合对安装空间有严格限制、同时要求传动平稳性的小型设备,比如桌面级精密传动模组、小型伺服执行机构、3D打印设备的挤出端传动组件,或是对噪音控制有要求的家用小型机电产品内部传动单元。不同于常规行星齿轮多采用直齿或单斜齿设计,这套结构的双螺旋齿形在啮合过程中,左右旋向的齿面会同时接触,能够将单斜齿传动产生的轴向力相互抵消,不需要额外设置承受轴向载荷的推力轴承,既压缩了整体结构的轴向安装尺寸,也减少了支撑组件的零件数量,降低整体装配复杂度。
从设计思路上看,这套结构没有沿用传统行星齿轮的分体加工再装配的路径,而是充分考虑了双螺旋齿形的加工难点——传统切削加工方式下,内齿圈的双螺旋齿加工需要专用刀具,多行星轮的相位同步装配难度极高,稍有偏差就会出现卡滞、啮合间隙不均的问题,而采用增材制造的方式一体成型,就可以避开传统加工的工艺限制,不需要拆分组件就能完成整体结构的制作,这也是这套结构最核心的设计出发点:通过结构设计适配增材制造的工艺特性,实现传统机加工难以低成本完成的传动结构。

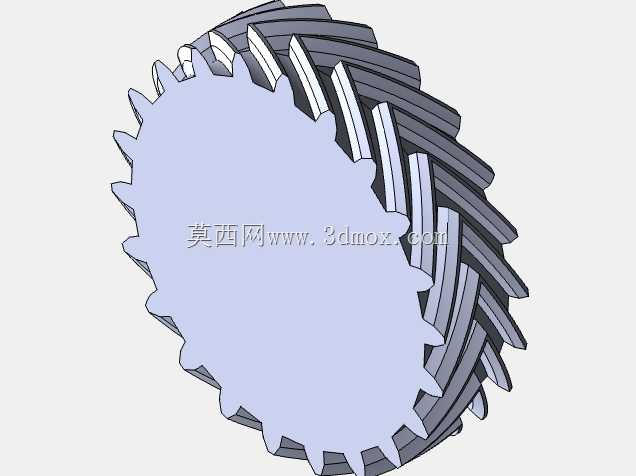

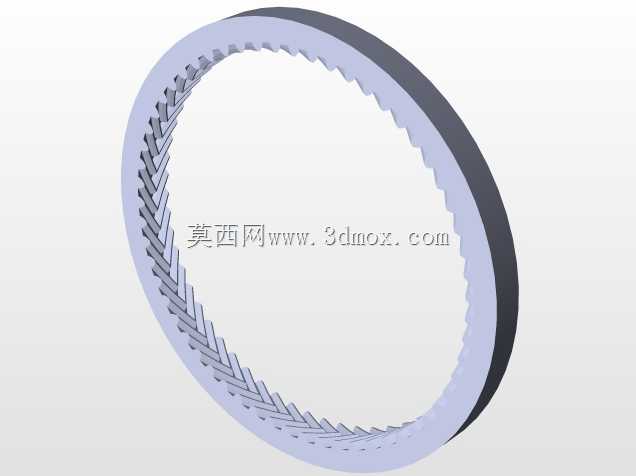

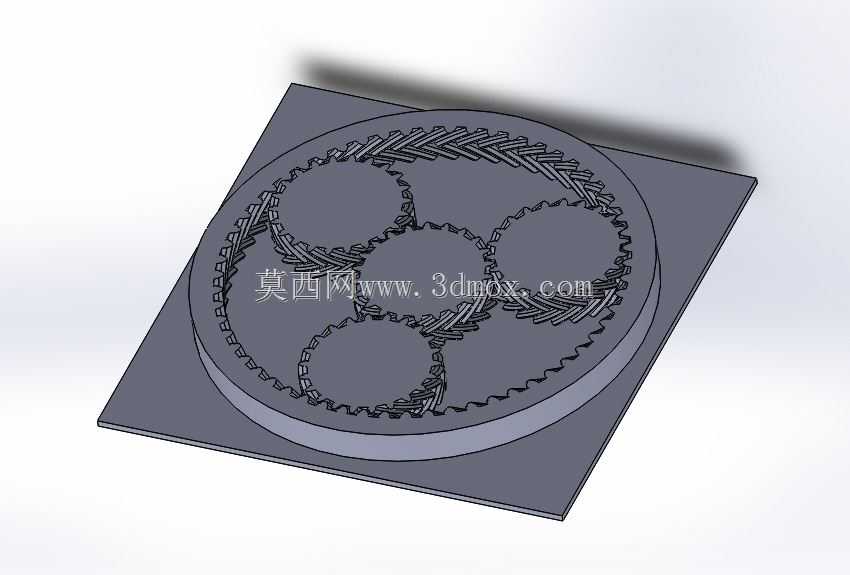

结构组成上,整套组件包含带安装基板的内齿圈、四个均匀分布的行星轮、以及居中的太阳轮结构,所有齿轮的齿形均采用双螺旋设计,齿向沿轴向呈对称螺旋走向,啮合时重合度远高于同参数直齿齿轮,传动过程中载荷会沿齿宽方向逐步施加,不会出现直齿啮合时的整齿突然接触、突然脱离的冲击现象,运行过程中的振动和噪音会有明显降低。安装边界方面,整套结构的安装基准为底部的方形基板,基板上预留的安装平面可以直接贴合设备的安装基面,不需要额外设计转接法兰,内齿圈与基板为一体结构,省去了内齿圈的固定工序,也避免了内齿圈装配偏心带来的传动误差。行星轮的支撑结构直接集成在行星架上,行星架的输出端可以直接连接负载端,整体传动链的轴向尺寸被压缩到最小,径向尺寸则由内齿圈的分度圆直径决定,四个行星轮均匀分布的设计,相比常规三个行星轮的结构,能够将啮合载荷分散到更多齿面上,单齿承受的载荷更低,在相同模数下可以传递更大的扭矩,或者在相同扭矩需求下可以缩小整体结构体积。
在实际功能表现上,这套结构的传动比由太阳轮齿数和内齿圈齿数的比值决定,双螺旋齿形的自对中特性,能够降低行星轮在运行过程中的偏载概率,即使存在少量的安装误差,齿面的啮合接触也能自动调整到均匀接触的状态,减少局部磨损。需要注意的是,由于双螺旋齿的啮合间隙是沿齿向连续变化的,这套结构不适合需要正反转完全消隙的超高精度定位场景,但在单向连续传动、对平稳性要求高于绝对回程误差的场景下,其综合表现优于同尺寸的直齿行星齿轮结构。另外,由于结构设计时适配了增材制造工艺,齿面的成型精度由增材设备的层厚决定,后续如果需要更高的传动精度,可以对齿面进行少量的后处理抛光,不需要进行二次切削加工,相比传统加工方式的工序链更短,小批量制作的成本优势非常明显。
从装配逻辑来看,这套结构因为是针对增材制造设计,所有组件的相对位置在成型时就已经保证了相位同步,不需要像传统加工的行星齿轮那样,在装配时反复调整行星轮的角度来保证啮合间隙均匀,只要将太阳轮装入中心位置,就可以实现顺畅转动,大幅降低了装配环节的技术要求,也减少了装配过程中因为人为操作带来的误差。在实际选型适配时,如果需要调整传动比,只需要在保持中心距不变的前提下,调整太阳轮和行星轮的齿数配比,不需要改变外部安装基板的尺寸,就可以适配不同的减速比需求,接口的通用性很强。
