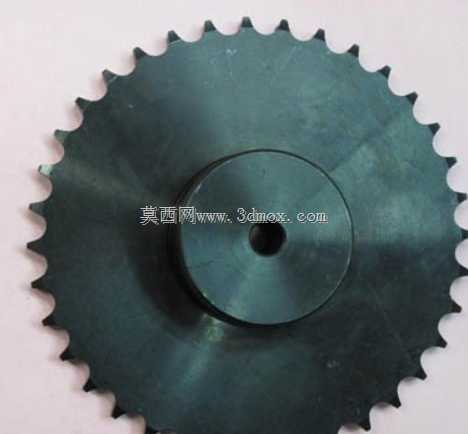

36齿150mm外径10孔428链轮结构

　　在常规链传动系统的选型与结构设计环节，链轮作为和链条直接啮合的核心承载零件，其齿形精度、安装尺寸匹配度直接决定整套传动机构的运行稳定性与使用寿命，这款适配428规格链条的链轮，是针对中小载荷、定速比传动场景开发的结构件，目前广泛应用在轻型输送设备、小型动力传输机组、代步传动机构、农用小型机具的传动链路中。从实际使用场景来看，428链条本身的节距规格属于中小尺寸传动链范畴，对应的链轮不需要承受大吨位重载冲击，更多是在平稳传动、低噪音、长维护周期的需求场景下服役，比如轻型皮带输送机的动力端传动、小型农机的行走机构传动、低速自动化生产线的工件移送机构传动，都能见到同规格链轮的应用。这款链轮的设计首先围绕啮合精度展开，齿形轮廓完全匹配428链条的滚子直径、节距参数，齿槽的圆弧过渡经过参数化校核，保证链条滚子进入和退出啮合时不会出现卡滞、跳齿的问题，齿顶的修形处理也能降低啮合瞬间的冲击载荷，减少运行过程中的噪音和齿面磨损。从结构尺寸来看，这款链轮总齿数为36齿，齿顶圆直径控制在150mm，中心安装孔直径为10mm，这个尺寸边界决定了它的适配范围：中心10mm的安装孔可以直接适配直径10mm的传动输出轴，配合键槽或者顶丝即可完成周向固定，不需要额外做轴径适配的衬套加工，150mm的齿顶圆直径对应的传动比范围，刚好匹配小功率动力单元的减速传动需求，当主动轮采用小齿数链轮时，这套搭配可以实现合适的减速比，

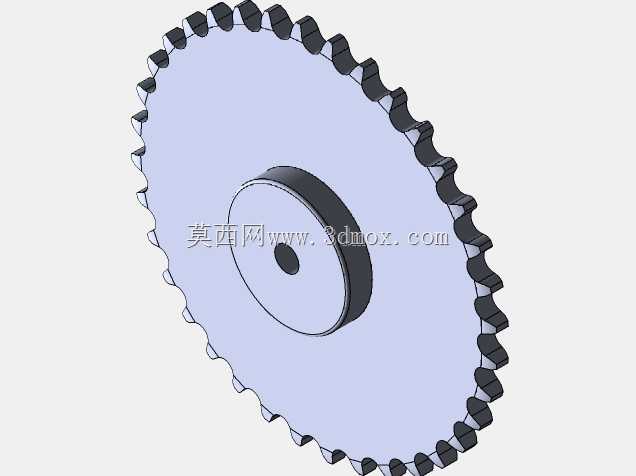

　　将动力源的高转速转化为执行端需要的低转速大扭矩输出。结构设计上，这款链轮采用了单排齿、单侧凸台的结构形式，中心的凸台结构一方面增加了轮毂部分的轴向长度，提升了和传动轴的配合接触面积，避免运行过程中出现链轮偏摆、轴孔磨损过快的问题，另一方面凸台的端面可以作为安装定位基准，装配时直接将凸台端面贴紧轴肩，就能快速确定链轮的轴向安装位置，不需要反复调整对齐度，能有效提升现场装配的效率。轮盘部分的厚度经过强度校核，在满足428链条啮合所需宽度的前提下，尽可能控制了整体重量，既不会因为轮盘过薄导致齿根强度不足、受载变形，也不会因为冗余的材料增加转动惯量，给动力端带来不必要的负载。从实际工程应用的角度来说，

　　这类链轮的建模过程需要重点关注几个核心参数的准确性：首先是齿形的渐开线或者三圆弧一直线齿廓的参数匹配，必须严格对应428链条的节距、滚子外径、内节内宽参数，一旦齿形参数出现偏差，实际装配后就会出现啮合干涉、链条磨损加快、传动噪音过大的问题；其次是中心安装孔的同轴度，齿顶圆和中心孔的同轴度公差需要控制在合理范围内，否则链轮高速转动时会出现径向跳动，导致链条张紧度周期性变化，加剧链条和链轮的疲劳损耗；另外齿面的表面处理和硬度要求也需要结合使用场景调整，在有粉尘、潮湿的工况下，齿面需要做防锈处理，在转速较高、传动载荷偏大的场景下，齿面需要做淬火处理提升表面硬度，延长使用寿命。在设备选型过程中，

　　选用这款链轮时需要首先确认链条规格是否为428单排链条，其次要核对安装轴的直径是否为10mm，同时要确认传动空间的边界尺寸：150mm的外径意味着链轮转动时需要预留至少76mm以上的径向安装空间，避免链轮转动时和周边的机架、护罩发生剐蹭，轴向尺寸上要结合轮毂凸台的厚度，预留足够的轴端固定空间，保证链轮轴向定位可靠。日常维护层面，这类链轮在运行过程中需要定期补充润滑脂，减少齿面和链条滚子的摩擦磨损，同时要定期检查链轮的齿面磨损情况，当齿形出现明显磨尖、啮合间隙过大时，要及时更换链轮，避免出现跳齿、断链的设备故障。和同规格的其他传动零件相比，链传动本身具备传动比准确、传动效率高、对轴和轴承的径向作用力小、能在高温多尘等恶劣环境下工作的优势，而这款36齿的428链轮，刚好匹配中小功率传动的需求，在很多不需要精密同步传动的通用机械场景下，是性价比极高的传动零件选择。建模过程中，参数化的齿形绘制可以保证后续同系列不同齿数链轮的快速衍生，只需要修改齿数、中心孔直径等核心参数，就能快速生成适配不同安装场景的链轮模型，大幅提升结构设计阶段的选型和出图效率。
