等节距圆柱螺旋压缩弹簧三维结构设计

项目分类:通用机械零部件 发布时间:2024-05-24 ID:753914
  • 等节距圆柱螺旋压缩弹簧三维结构设计

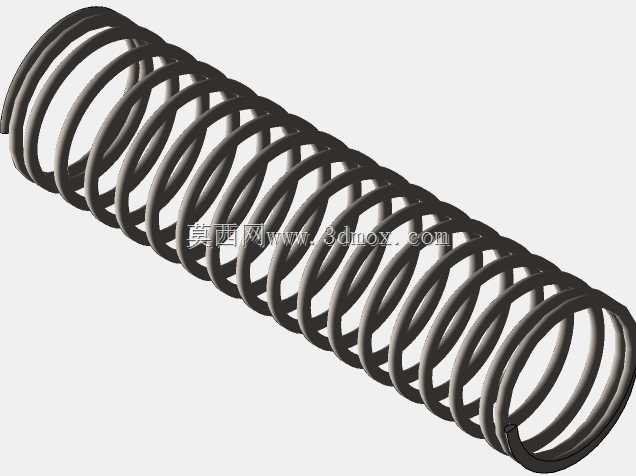

  在各类需要缓冲、复位、储能、测力的机械结构中,圆柱螺旋压缩弹簧是应用覆盖范围极广的弹性元件,小到消费电子的按键复位结构,大到重型工程机械的悬架缓冲系统、工业阀门的启闭复位机构、冲压设备的缓冲减震单元,都能见到这类零件的身影。本次设计的等节距圆柱螺旋压缩弹簧,整体长度为100毫米,弹簧外径为70毫米,采用圆形截面金属丝绕制而成,各有效圈节距均匀一致,两端设置有并紧的支撑圈,支撑圈部分不参与弹性形变,主要作用是保证弹簧在受压过程中受力轴线与端面垂直,避免工作过程中出现侧向偏移、卡滞甚至失稳弯折的问题。

  从实际选型与装配的角度来看,这类弹簧的安装边界需要重点关注几个核心参数:首先是自由长度对应的安装预压量,通常预压量设置为总形变量的10%-15%,可以避免弹簧在空载状态下出现晃动,同时保证初始复位力满足机构动作要求;其次是弹簧的内径与安装导杆、外径与安装沉孔的配合间隙,常规工况下径向间隙控制在丝径的5%-8%即可,间隙过小容易出现弹簧伸缩过程中与周边结构摩擦剐蹭,加速表面磨损甚至出现卡滞,间隙过大则会提升弹簧受压失稳的风险,尤其是长径比偏大的弹簧,更需要配合导向结构保证工作稳定性。

  设计这类弹簧的过程中,首先需要结合实际工况的载荷要求、形变量需求确定弹簧丝径、有效圈数、节距等核心参数,本次模型的结构完全按照等节距压缩弹簧的常规工艺要求建模,两端支撑圈的并紧段贴合紧密,端面经过磨平处理,磨平部分的长度不小于支撑圈周长的四分之三,保证弹簧放置时端面与支撑面的接触面积足够,不会出现点接触导致的受力不均。绕制过程中螺旋升角保持一致,所有有效圈的轮廓过渡顺滑,没有出现圈距不均、丝径变形的问题,完全符合实际加工生产的结构要求。

  在不同的应用场景下,这类弹簧的材质选择会有明显差异:常规室内常温工况下采用碳素弹簧钢即可满足强度与疲劳寿命要求,在腐蚀环境中工作的弹簧需要选用不锈钢材质或者做表面防腐处理,在高温工况下则需要选用耐热弹簧钢,保证高温环境下弹性不会出现快速衰减。建模过程中需要重点还原弹簧的螺旋扫掠路径,保证每一圈的轮廓精度,尤其是两端并紧圈的过渡部分,需要自然顺滑地从有效圈的节距过渡到并紧状态,不能出现几何干涉或者轮廓突变,否则后续做工程图导出、有限元受力分析的时候会出现计算误差,甚至无法生成正确的加工路径。

  从设备功能的角度来说,这类压缩弹簧的核心作用是在外力作用下产生弹性形变,将外力做功转化为弹性势能存储,在外力撤除后快速释放势能带动相关机构复位,或者在动态载荷下通过自身形变吸收冲击能量,降低设备运行过程中的震动与冲击,提升整体结构的稳定性与零部件使用寿命。比如在阀门结构中,弹簧提供的预紧力可以保证阀瓣在无介质压力时保持密封闭合状态,在压力超过设定值时压缩形变实现泄压;在冲压设备的缓冲结构中,弹簧可以吸收滑块下行到终点时的刚性冲击,避免模具与工作台出现硬接触损伤;在各类自动化夹具中,弹簧提供的持续压紧力可以保证工件夹持过程中不会出现松动,同时不会因为夹持力过大造成工件表面损伤。

  建模时还需要考虑弹簧在最大压缩量下的圈间间隙,保证弹簧被压至最大工作载荷时,有效圈之间仍然保留有微小的间隙,避免圈与圈之间出现接触碰撞,产生额外的噪音与磨损。本次设计的弹簧结构,有效圈的节距设置充分考虑了常规工况下的形变量需求,在额定压缩行程内不会出现并圈现象,同时两端的支撑圈结构可以保证弹簧在反复伸缩过程中,受力始终沿着轴向传递,不会出现侧向分力导致的弹簧弯曲变形。对于结构设计从业者来说,这类标准弹性元件的三维模型可以直接导入装配体中,配合安装位的尺寸做适配校验,不需要重复从零开始建模,能够有效提升整体设计效率,同时也可以通过调整模型的丝径、圈数、节距、外径、长度等参数,快速衍生出适配不同载荷、不同安装空间的弹簧型号,满足不同设备的设计需求。
