带安装支座的双槽导向滑轮组件结构

项目分类:通用五金配件 发布时间:2025-02-16 ID:934267
  • 带安装支座的双槽导向滑轮组件结构
  • 带安装支座的双槽导向滑轮组件结构
  • 带安装支座的双槽导向滑轮组件结构
  • 带安装支座的双槽导向滑轮组件结构
  • 带安装支座的双槽导向滑轮组件结构
  • 带安装支座的双槽导向滑轮组件结构
  • 带安装支座的双槽导向滑轮组件结构

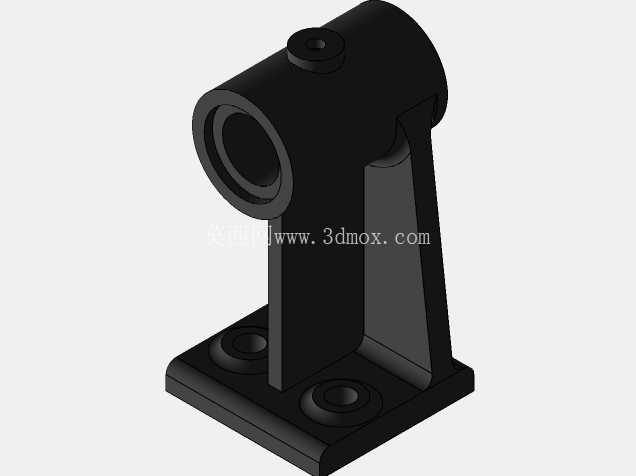

  这款滑轮组件在常规的线缆、带材传动场景里适配性很强,不管是小型自动化设备的同步带张紧导向,还是轻型输送线的缆绳换向支撑,都能直接匹配安装位使用,不需要额外做复杂的转接结构。从结构设计来看,主体采用L型折弯式安装支座作为承载基础,支座底部预留了两个沉头安装孔,安装时可以直接通过内六角螺栓固定在设备的安装基面,沉孔设计能让螺栓头完全沉入支座平面,不会突出基面干涉其他部件的排布,安装孔的孔距按照常规轻型传动的通用间距设置,适配多数现有设备的安装孔位,不需要重新打孔攻丝。

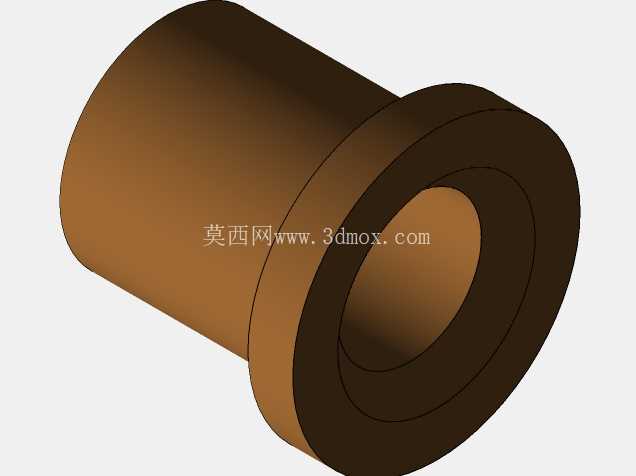

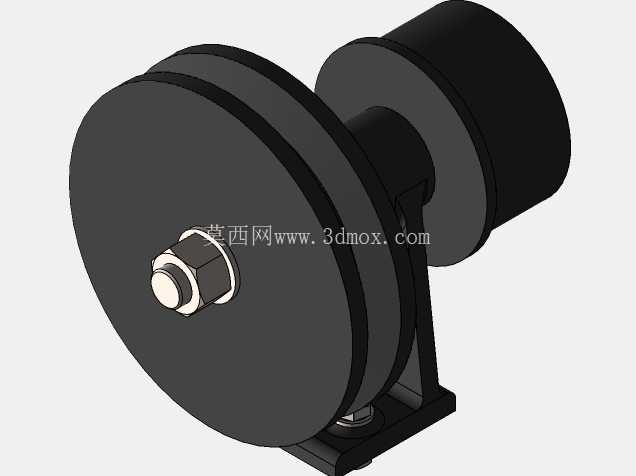

  滑轮部分采用双槽轮体结构,两个轮槽的宽度分别适配不同直径的圆带、缆绳或者窄型同步带,轮槽的槽角经过优化,能在传动过程中让带材或缆绳自动对中,不会出现跑偏脱槽的问题,轮体和中心转轴之间加装了自润滑衬套,不需要定期加注润滑脂就能维持低阻力转动,在长期连续运行的工况下也不会出现卡滞、异响的问题。轮体一侧的轴端采用六角防松螺母锁紧,螺母和轮体端面之间加装了平垫片,既能防止运行过程中螺母受振动松脱,也能避免螺母直接压接轮体端面造成衬套磨损,转轴和支座的连接采用过盈配合压装,不需要额外的紧固件就能保证转轴和支座的同轴度,压装后转轴的垂直度公差控制在0.02mm以内,能保证轮体转动时的端面跳动量不超过0.05mm,避免高速转动时出现偏摆抖动。

  在实际选型使用时,需要注意安装基面的平面度要控制在0.1mm以内,如果基面平面度过差,会导致支座安装后出现形变,挤压转轴造成轮体转动阻力变大,加速衬套的磨损。这款滑轮组件的整体外轮廓尺寸紧凑,安装后从基面到轮体最顶端的高度控制在合理范围,不会占用过多的设备内部空间,在排布设备内部传动结构时,可以直接将其作为中间导向轮或者末端张紧轮使用,张紧力的调整可以通过在支座底部加装调整垫片实现,不需要额外设计张紧调节机构,能简化整体设备的结构设计,降低加工和装配成本。

  轮体的材质采用硬质工程塑料搭配金属嵌件,既保证了轮体的耐磨性,也能减轻整体组件的重量,在高速转动时不会因为自重过大产生额外的动载荷,适合在转速不超过300rpm的轻型传动场景使用,如果应用在有腐蚀性介质的工况下,还可以将支座的材质更换为304不锈钢,轮体更换为耐腐蚀的尼龙材质,就能满足化工、食品加工等特殊场景的使用需求。在装配过程中,需要注意衬套的压装方向,要保证衬套两端和轮体端面齐平,不能出现一侧突出的情况,否则会导致轮体和支座侧壁产生摩擦,增大转动阻力,锁紧螺母的拧紧力矩要控制在合理范围,力矩过大会压坏衬套,力矩过小则会导致轮体出现轴向窜动,影响传动稳定性。
