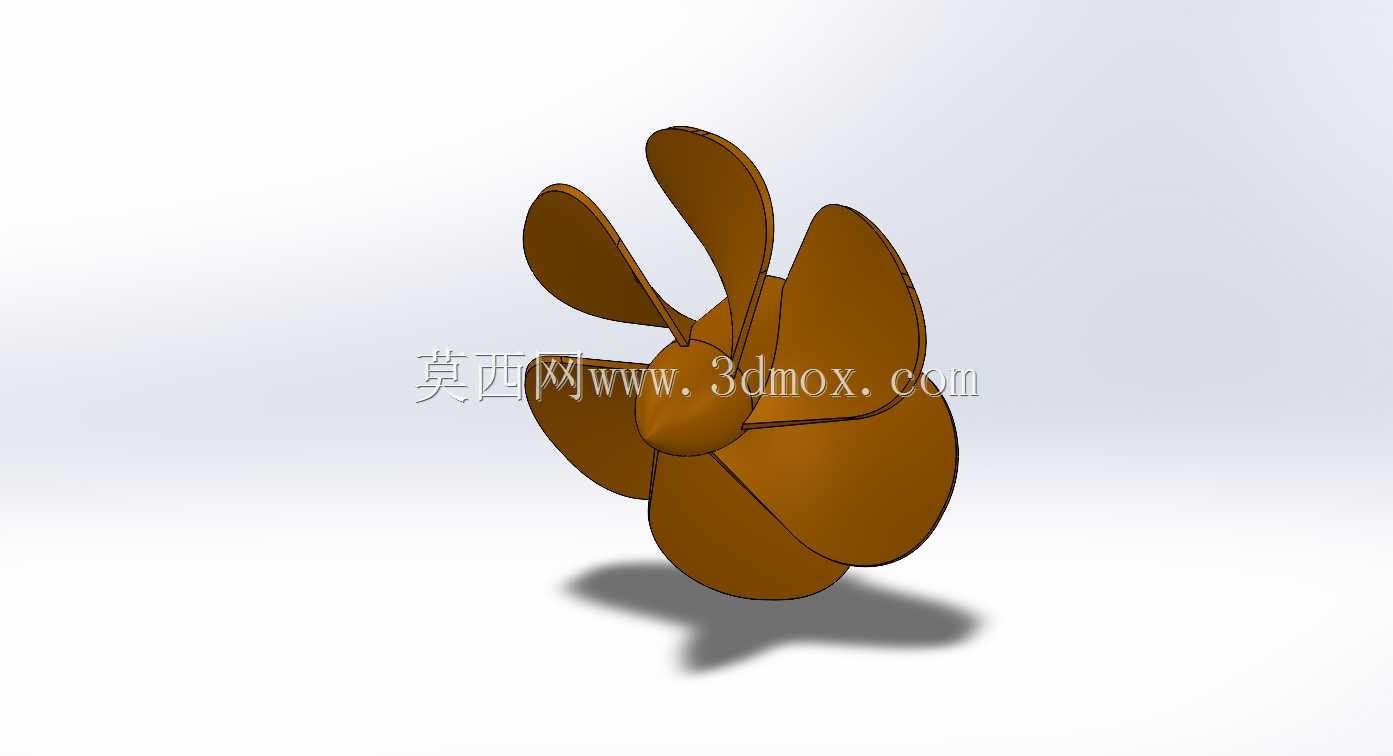

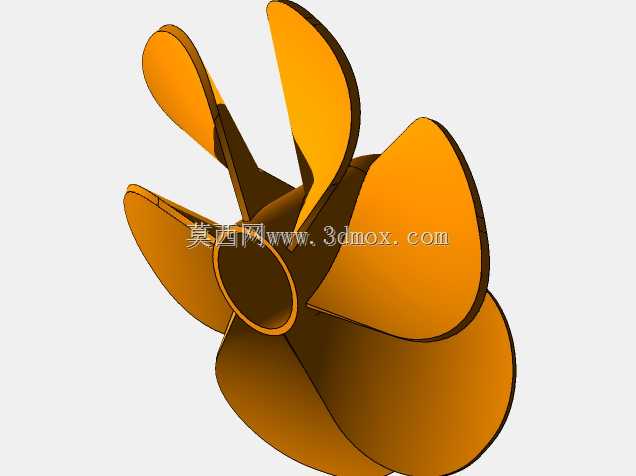

六叶曲面船用推进螺旋桨结构设计

　　这款六叶螺旋桨的曲面构型，核心是匹配中小吨位内河作业船舶、小型无人潜航器的低速大推力推进需求，在近岸浅水环境下，多叶片布局能有效降低单叶载荷，减少水流空泡产生的概率，避免桨叶表面出现气蚀凹坑，延长部件的水下服役周期。从结构设计逻辑来看，桨叶的翼型截面从根部到叶梢做了连续的扭角过渡，根部截面厚度更大，用来承接轮毂传递的扭矩，抵消旋转过程中产生的弯曲应力，叶梢位置做了收薄处理，降低叶梢涡流带来的能量损耗，同时减少水下运行的振动传递，避免振动传导至船体舱室影响搭载设备的稳定性。轮毂部分采用了流线型整流帽结构，和桨叶根部做了顺滑的曲面衔接，减少水流经过轮毂位置的紊流产生，提升整体的推进效率，轮毂中心预留的轴孔带有键槽定位结构，

　　安装时可以和动力输出轴实现周向固定，避免大扭矩输出时出现相对滑动，轴孔的端面设计有贴合止口，能保证安装后桨叶的旋转端面跳动量控制在合理区间，减少运行时的偏摆磨损。在实际安装边界上，这款螺旋桨的径向尺寸适配直径150-200mm的安装通道，轴向安装长度控制在80mm以内，不需要对船体尾部的轴系结构做大幅改造就能完成替换安装，适配功率5-15kW的舷外机或者内置动力轴系。设计过程中采用放样命令构建连续曲面，每一片桨叶的曲面曲率都做了连续性校验，保证曲面没有突兀的折角，避免运行时在折角位置产生应力集中，同时也能减少水流附着在桨叶表面的阻力。在浅水区域作业时，六叶的布局相比常规三叶、四叶螺旋桨，能在更低的转速下输出足够的推力，

　　减少桨叶搅动水底泥沙的概率，降低泥沙磨损桨叶表面的风险；在水下机器人应用场景中，多叶片带来的推力输出更线性，配合转速调节能实现更精准的姿态控制，不会出现低转速下推力波动过大的问题。桨叶的前缘做了小圆角钝化处理，避免水下杂物缠绕时直接切割桨叶边缘造成缺损，后缘的厚度控制在1.5mm左右，平衡结构强度和水流泄放的效率，不会因为后缘过厚产生额外的涡流阻力。从受力角度分析，每一片桨叶的压力面和吸力面的曲面差值经过反复调整，保证在额定转速下，桨叶各个截面的压力分布均匀，不会出现局部载荷过大导致的桨叶变形，轮毂和桨叶的连接位置做了圆弧过渡，消除应力集中点，即使在突发的满负荷换向工况下，连接位置也能承受瞬时的冲击扭矩。

　　这款螺旋桨的结构也可以经过尺寸缩放适配不同的动力场景，缩小尺寸后可以作为小型水上运动器材的推进部件，放大尺寸后经过强度强化也能适配更大吨位的运输船舶，核心的曲面扭角设计逻辑可以通用，只需要根据对应的航速、动力功率调整叶面积比和盘面比参数，就能匹配不同的推进需求。
