可3D打印1/2六角轮毂麦克纳姆车轮组

　　这套轮组结构最初是为FRC赛事机器人的进气系统配套移动单元开发，核心适配全向移动的赛事场景需求，在机器人需要横向平移、原地旋转、斜向进给的对抗工况下，能避免传统舵轮转向带来的空间占用与响应延迟问题，尤其适合进气机构需要精准对位拾取物料的作业环节，在紧凑的赛事机器人舱内布局中，能最大化压缩走行机构的安装空间，给进气拨杆、物料检测传感器留出足够的布置位置。

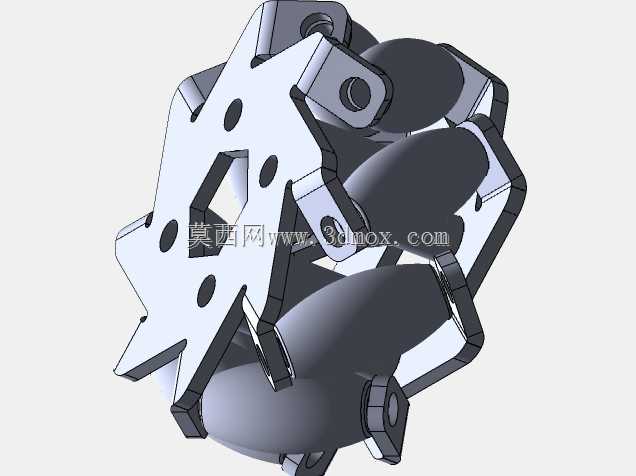

　　从功能特性上看，轮组采用麦克纳姆轮的典型辊子排布逻辑，周边的小辊子轴线与轮体主轴线呈45度夹角，四个同规格轮组按矩形排布安装后，通过不同轮体的转速差与转向组合，就能实现平面内三个自由度的任意方向移动，不需要额外设置转向舵机，控制逻辑更简洁，走行动作的响应延迟更低。轮体的轮毂采用六角轴安装接口，和常规FRC赛事常用的六角传动轴直接匹配，不需要额外加工转接法兰，安装时只需要将轴穿入轮毂中心的六角孔，配合侧面的顶丝孔锁紧即可，能快速完成轮组与驱动电机输出端的连接，大幅缩短机器人的装配调试周期。

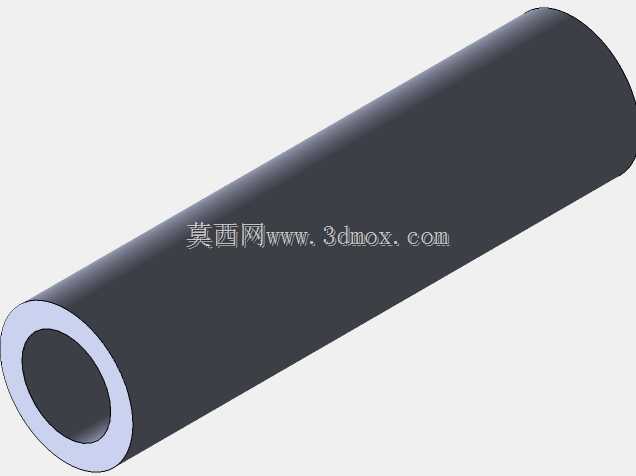

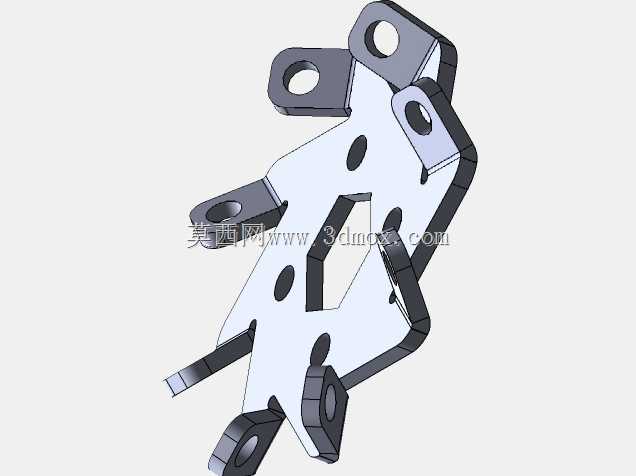

　　设计层面充分考虑了3D打印的工艺特性，所有结构件都做了打印友好的优化：没有大角度的悬空结构，不需要额外添加大量支撑就能完成FDM工艺打印，各个配合面预留了0.2mm的打印间隙，避免打印件因材料膨胀出现装配卡滞的问题；辊子的安装支架和轮毂主体采用分体式设计，单个零件的打印尺寸控制在常规桌面级3D打印机的成型幅面内，不需要工业级大尺寸打印设备就能完成制作，打印完成后只需要用标准销轴将辊子固定在支架上，再将支架通过螺栓锁紧在轮毂主体上即可完成组装，后期维护时如果单个辊子磨损，只需要拆卸对应位置的销轴更换辊子，不需要更换整个轮体，维护成本更低。

　　安装边界方面，轮组的整体外径适配1/2比例的小型机器人底盘，轮体宽度控制在较窄的尺寸范围内，安装时轮毂中心到轮体外缘的距离经过精准核算，安装后轮体最低点到安装面的距离预留了足够的越障余量，能应对赛事场地常见的接缝、小高度凸起障碍；轮毂上的安装孔位采用等距圆周排布，和常规的37mm直径直流减速电机安装孔位完全匹配，不需要额外加工转接板就能直接固定在电机法兰上；轮组整体重量经过轻量化优化，在保证结构强度满足赛事冲击载荷的前提下，尽可能削减了非受力位置的材料厚度，降低走行机构的转动惯量，让电机的启停响应更灵敏，也能减少机器人整体的重量负载，给其他功能机构留出更多的重量配额。

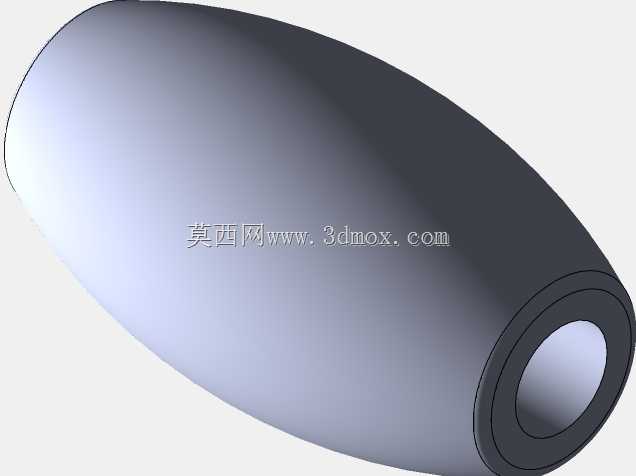

　　在实际应用中，这套轮组除了适配FRC赛事的进气系统移动平台，也可以直接移植到小型AGV搬运小车、教学实训机器人、桌面级全向移动平台上，六角轴的安装接口通用性强，只要匹配对应扭矩的驱动电机，就能快速搭建出全向移动的底盘结构；辊子采用曲面轮廓设计，和地面接触时是连续的线接触，不会出现传统麦克纳姆轮行走时的顿挫感，移动过程更平稳，对于搭载了精密进气传感器、视觉识别模块的移动平台来说，能减少行走振动对检测精度的影响。结构设计时还做了受力优化，轮毂的受力筋沿着六角轴的受力方向排布，在机器人急停、碰撞的工况下，应力会沿着加强筋均匀分散到整个轮毂结构上，不会出现局部应力集中导致的轮毂断裂问题，辊子的安装支架也做了加厚处理，能承受侧向移动时的横向冲击力，满足赛事场景下高频次对抗、快速启停的使用需求。
