3.5mm有线音频公头插头结构设计

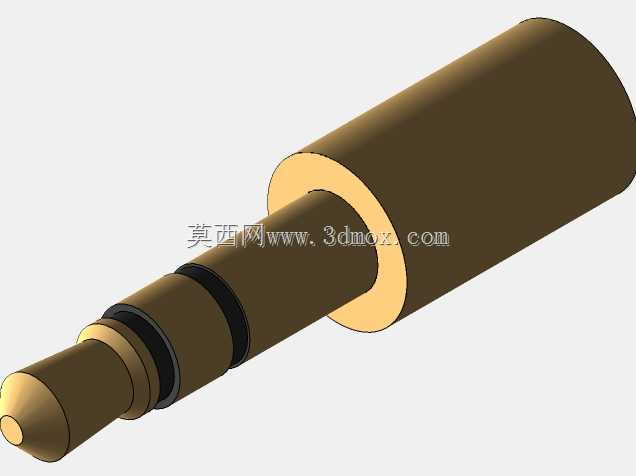

　　日常接触的有线音频传输场景里，3.5mm规格的音频公头是普及率极高的接插部件，从有线耳机、车载AUX连接线到专业音频调试线，几乎覆盖了民用级模拟音频传输的绝大多数场景，这类接插件的结构设计合理性，直接决定了音频传输的稳定性、插拔寿命以及使用手感。做这个结构的三维设计时，首先要考虑的是插合端的接触件排布，常规三段式的插针分别对应左声道、右声道、公共接地回路，每一段导电金属环之间必须预留足够的绝缘间隔，既要避免相邻导体接触造成的声道串扰，也要控制绝缘段的轴向长度，保证插入母座后每一段导电环都能和母座内的弹性接触片完全贴合，不会出现接触不良导致的单声道无声、杂音等问题。插针部分的金属件一般采用黄铜基材做基底，表面做镀金或者镀镍处理，

　　建模时要注意插针顶端的圆弧导向结构，这个圆角的尺寸不能过小，否则插入时容易刮伤母座内部的接触弹片，也不能过大，否则会增加插入时的阻力，导致插拔手感生涩，按照通用接插件的设计规范，顶端导向圆角的半径控制在0.2-0.3mm区间，既能保证顺畅插入，也不会损伤配合件。插针尾部和线材衔接的位置，要设计压接固定的结构，建模时需要预留出线芯的穿入空间，同时压接段的内壁要做防滑的齿状结构，保证线芯压入后不会因为拉扯导致导体和插针松脱，这部分的尺寸要和常用的24-28AWG音频线线径匹配，压接后的外径要和尾部的注塑护套内径完全贴合，避免出现注塑时胶料溢入插针内部的问题。外层的握持护套部分，一般采用软质PVC或者TPE材质做注塑成型，

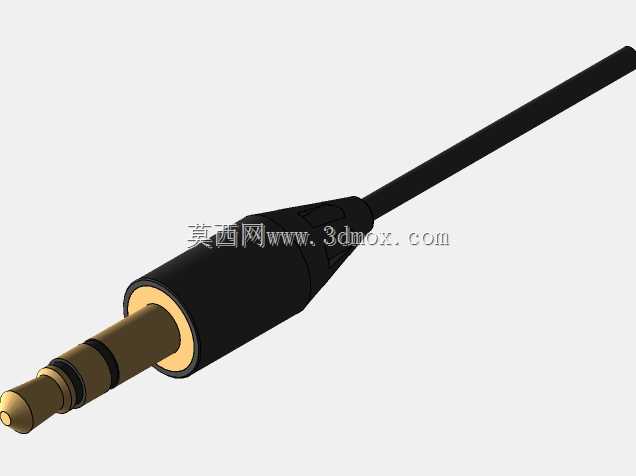

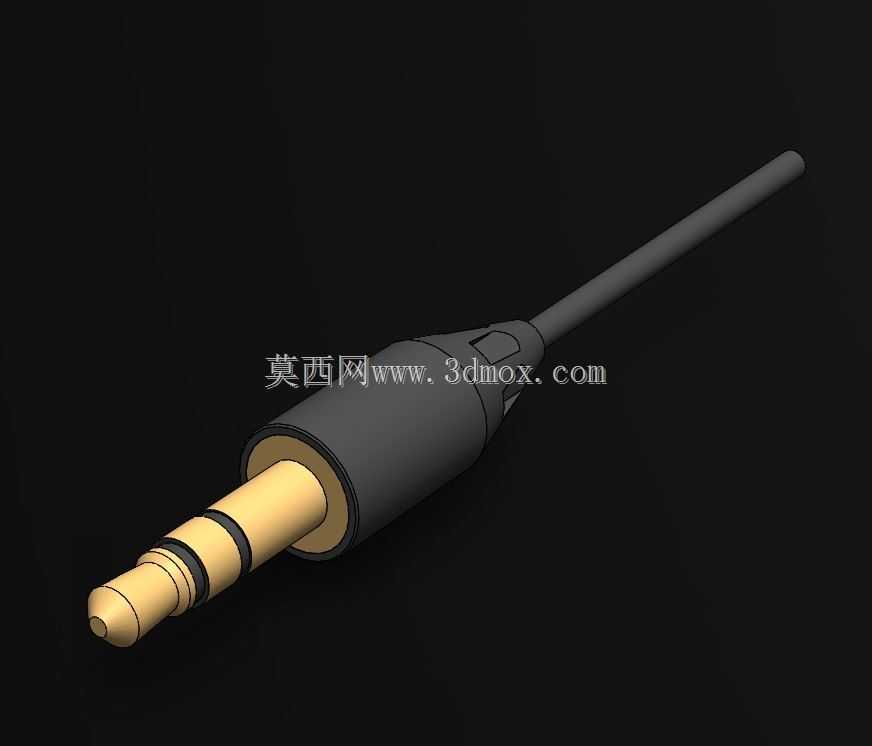

　　建模时要注意护套和金属插针基座的衔接位置做一圈限位凸台，这个凸台的作用是插入母座时控制插入深度，避免插针过度插入顶坏母座内部的结构，同时凸台的端面要做平整处理，保证插合后和母座端面贴合紧密，减少缝隙处的晃动量。护套的外形要做符合人体工学的锥度过渡，从靠近插针端的较细直径逐步过渡到和线材衔接的尾端，尾端要做防弯折的喇叭口结构，这个位置的圆弧过渡半径不能小于5mm，因为日常使用中线材最容易在护套尾部出现反复弯折的情况，过小的过渡圆角会导致线材弯折时应力集中，长时间使用后内部线芯断裂，造成接触故障。整个插头的总长度控制在合理区间，金属插针外露部分的长度严格匹配通用3.5mm音频母座的插合深度，一般为14mm左右，

　　护套部分的长度控制在25mm上下，整体最大外径不超过8mm，保证插入设备面板上的母座后，不会和周边的其他接口产生干涉，比如部分轻薄笔记本的音频接口和USB接口间距较小，如果插头护套外径过大，就会挤占相邻接口的空间，导致其他插头无法正常插入。建模过程中还要考虑各部件的装配公差，金属插针和绝缘隔层之间采用过盈配合，过盈量控制在0.02-0.03mm，既保证装配后不会松动，也不会因为过盈量过大导致绝缘件被撑裂；绝缘隔层和外层金属屏蔽套之间同样采用小过盈配合，屏蔽套尾部和护套注塑部分做滚花结构，增强注塑后的结合力，避免金属部件和塑胶护套之间出现转动松脱的情况。另外，金属屏蔽套的表面要做细微的滚花或者磨砂处理，增加插拔时的摩擦力，方便用户施力插拔，不会因为表面过于光滑导致插拔打滑。这类接插件虽然结构小巧，但每一处尺寸的设计都直接影响实际使用体验，比如导电环的宽度如果设计过窄，就会导致和母座弹片的接触面积不足，大音量输出时容易出现接触电阻过大导致的信号失真；如果导电环宽度过宽，又会增加整体插针的长度，不符合小型化的设计趋势。在做三维建模时，需要把每一个配合面的公差、每一段结构的功能都考虑到位，不能只做外观的曲面造型，要兼顾生产装配的可行性和实际使用的可靠性，比如插针内部的走线孔要做倒角处理，避免穿线时尖锐的孔边刮断线芯的绝缘层，造成内部短路；压接部位的壁厚要均匀，避免压接时出现壁厚过薄导致的部件开裂问题。
