Arduino Portenta机器控制装置盖板结构

　　这款盖板结构是面向Arduino Portenta控制单元的配套承载防护部件，主要应用在小型工业控制终端、嵌入式机器控制节点、便携工业检测设备的硬件集成场景中，这类控制单元常部署在生产线边缘数据采集节点、小型自动化设备的主控舱、实验室原型验证设备的控制端，需要配套的结构件完成电路板的固定、外部接口的对位避让以及核心板的物理防护，避免车间环境中的粉尘、金属碎屑飘落在控制板引脚间造成短路，同时也能抵消设备运行过程中产生的轻微振动对板卡接插件的松动影响。

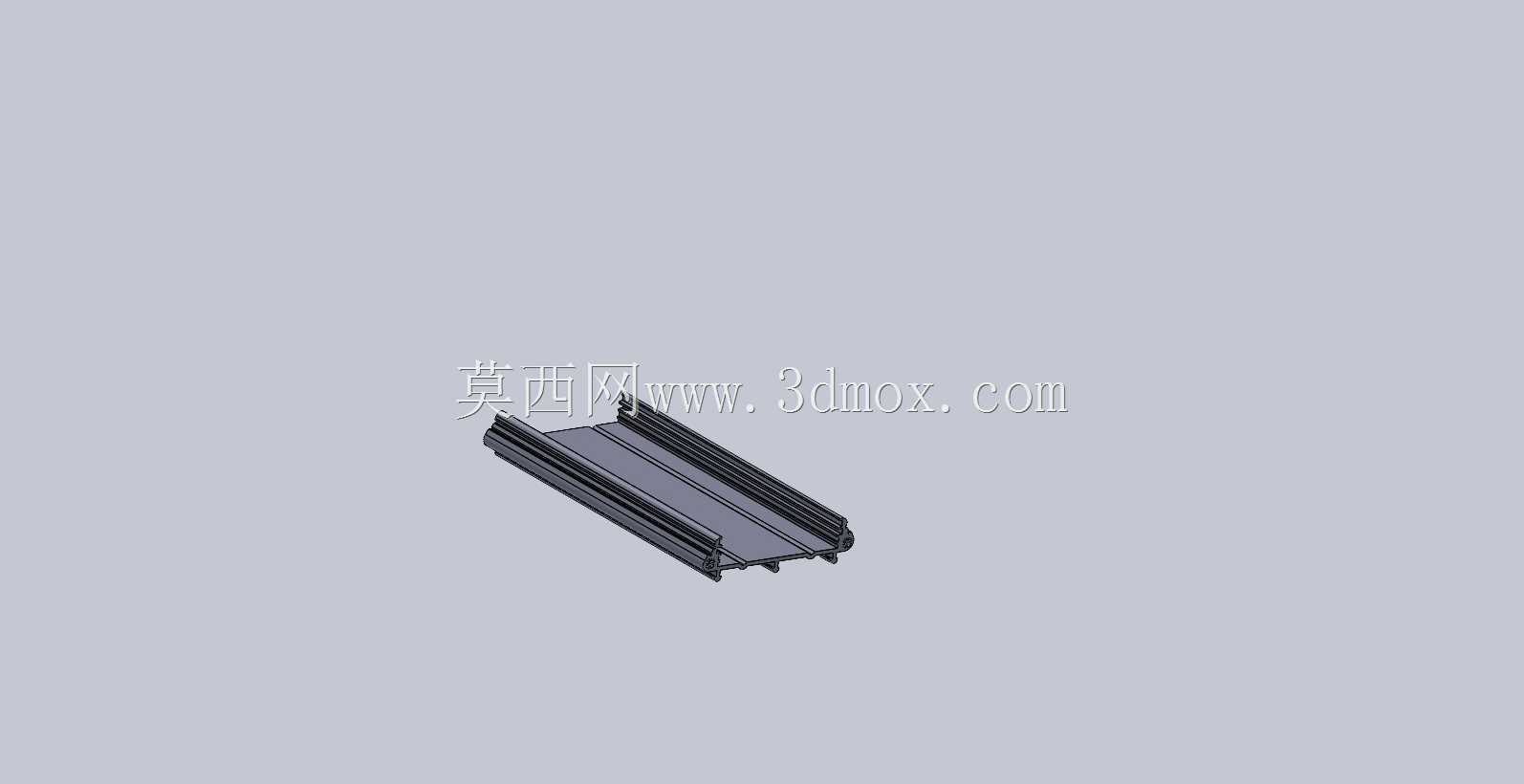

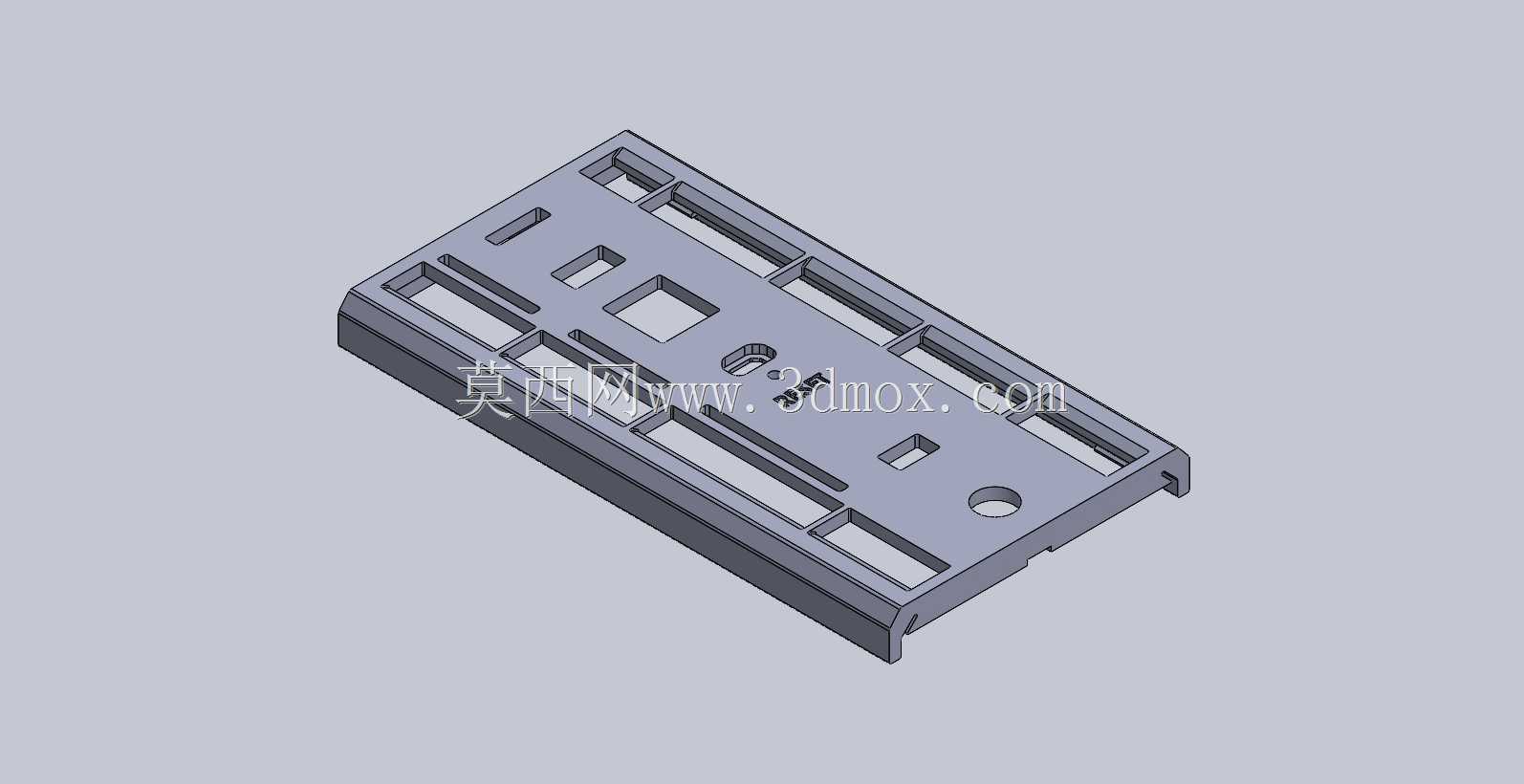

　　从功能特性来看，盖板上预留的多组不同规格的开槽，分别对应控制板上的以太网接口、USB接口、电源端子、扩展排针以及状态指示灯的位置，开槽的尺寸公差控制在0.2mm以内，既保证外接插件可以顺利对位插接，也不会因为间隙过大导致异物进入控制舱内部；盖板边缘设置的卡扣结构与底部安装位的定位凸台，不需要额外螺丝就能完成与控制底座的初步卡合，配合四个角预留的沉头安装孔，可以用M2规格的螺丝完成最终锁紧，安装后整体平面度控制在0.15mm以内，不会出现翘边顶触板卡元件的问题。盖板侧面预留的半圆开孔是走线让位结构，方便控制板外接的传感器线束从侧面引出，避免线束在盒体内部弯折过度造成线芯断裂。

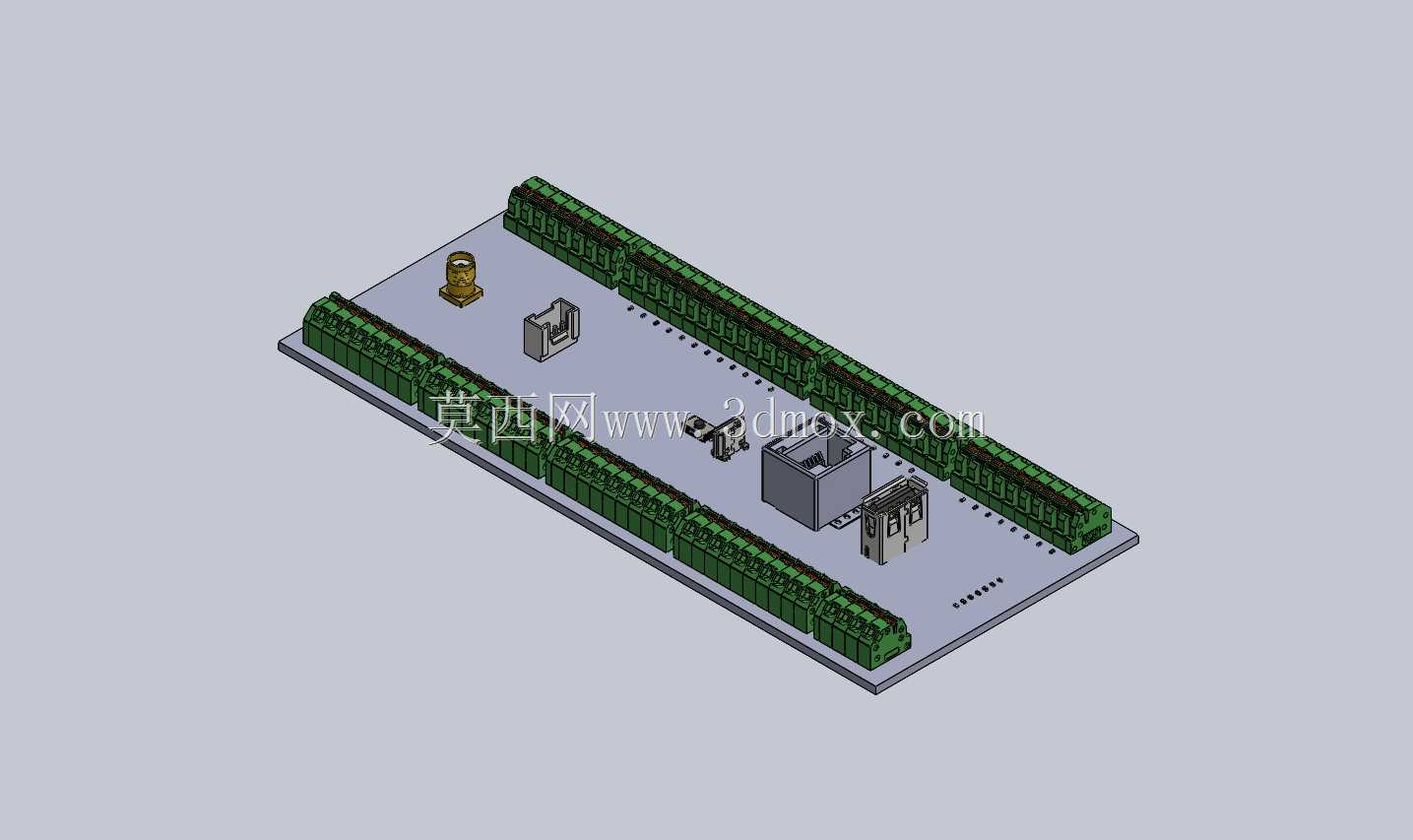

　　设计过程中首先是对照Arduino Portenta核心板以及配套扩展板的实际元件布局做避让测绘，先标记出所有高于板卡基准面2mm以上的元件，比如板载的以太网变压器、USB接口金属外壳、电源模块的电解电容，这些位置的开槽深度和轮廓都要做对应适配，避免盖板压合时损伤元件；其次是考虑车间装配的便利性，卡扣的脱模斜度设置为1.5度，既保证卡合后的连接强度，也能在后期维护时不需要专用工具就能顺利拆开盖板，不会因为卡扣过紧导致拆卸时断裂。盖板的壁厚设置为1.8mm，在保证结构强度的前提下尽可能控制整体重量，适配便携类控制设备的轻量化需求，同时壁厚均匀，避免注塑生产时出现缩痕、翘曲等成型缺陷。

　　安装边界方面，盖板整体的长宽尺寸与配套的控制底座完全匹配，长度方向的安装基准边做了0.3mm的倒角处理，装配时可以快速导入底座的安装槽，不会因为边缘毛刺出现卡滞；盖板与控制板表面的预留间隙为1mm，既不会接触板卡上的贴片元件造成短路，也不会因为间隙过大导致盖板受压时形变量过大触碰元件。所有开槽的边缘都做了0.2mm的圆角处理，避免装配时锋利的边缘割伤操作人员的手指，也防止割破外接线束的绝缘层。针对板卡上的复位按键、功能拨码开关的位置，盖板上预留的开槽尺寸刚好可以容纳指尖操作，不需要拆开盖板就能完成基础的功能调试，日常维护的效率更高。

　　在实际应用场景中，这类盖板除了基础的防护作用，还能在表面粘贴设备标识、接口说明标签，方便现场操作人员快速识别各个接口的功能，减少接错线的概率；盖板的材质选用常用的ABS工程塑料即可满足常规工业场景的使用需求，如果是应用在有防静电要求的电子生产车间，也可以更换为防静电ABS材质，表面电阻控制在10^6到10^9欧姆之间，避免静电积累打坏板卡上的精密芯片。针对户外部署的控制节点，还可以在盖板与底座的贴合面预留0.8mm宽的密封槽，加装硅胶密封圈后就能达到IP54的防护等级，满足户外淋溅、粉尘环境下的使用要求。
