修正结构缺陷的吹风机优化设计方案

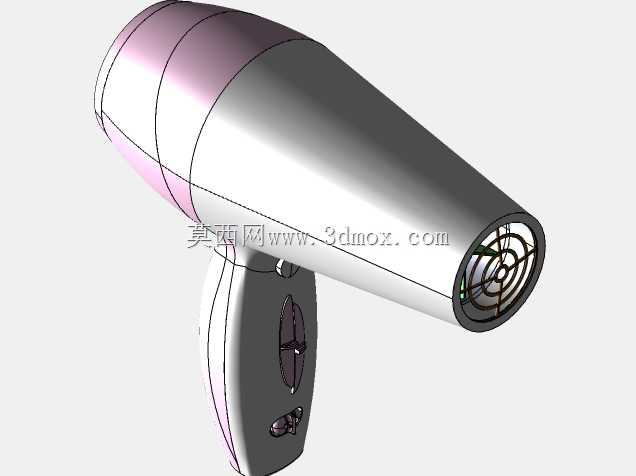

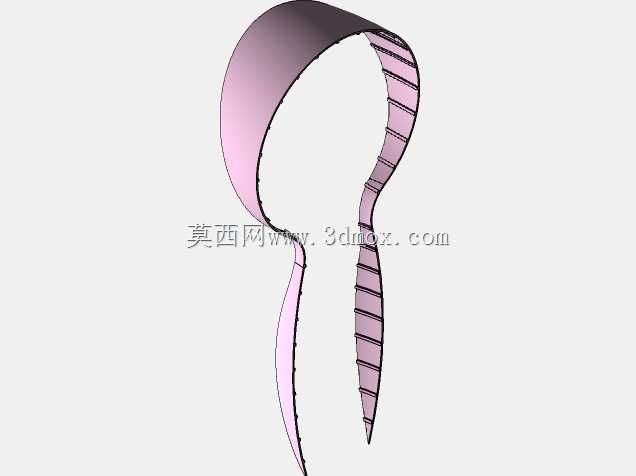

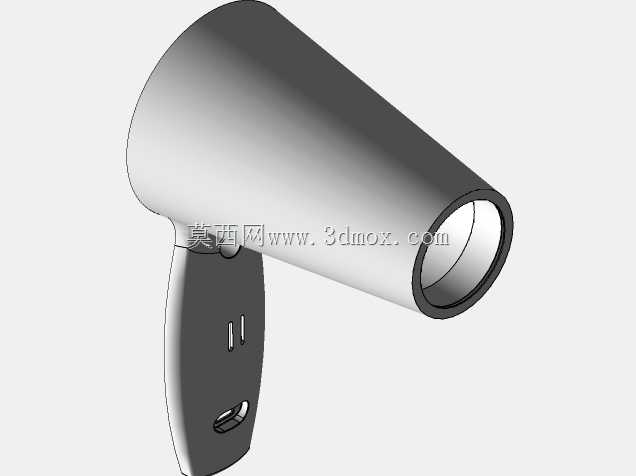

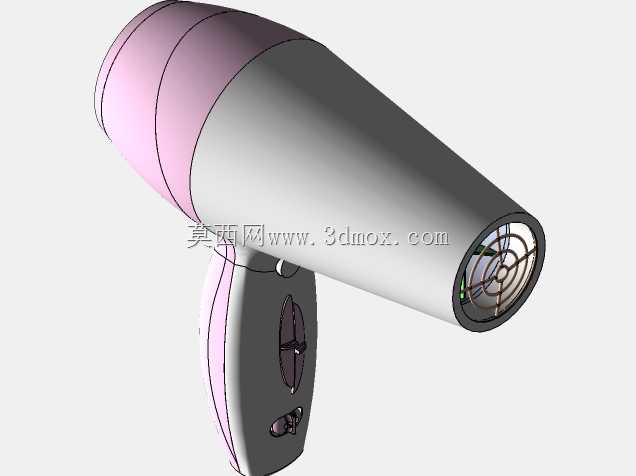

　　日常手持吹风类设备的使用场景覆盖个人护理、小型工件除尘、实验室局部送风等多个领域，这类设备的主体结构合理性直接影响握持手感、送风效率与长期使用的结构稳定性，此前完成的初版吹风机结构在实际装配验证与模拟使用过程中，暴露出几处影响实际使用的主体结构缺陷，本次优化设计针对这些问题逐一完成结构修正，确保设备在各类常规使用场景下的结构可靠性。从实际使用场景来看，手持吹风机需要兼顾长时间握持的重量平衡、出风口的气流集中度、壳体拼接处的装配公差控制，初版结构在主体壳体的拼接止口位置设计余量不足，装配后容易出现接缝错位，长期受手持握持的挤压力作用时，接缝位置容易出现卡扣脱开的问题，本次优化首先调整了壳体止口的搭接宽度，将原有1.

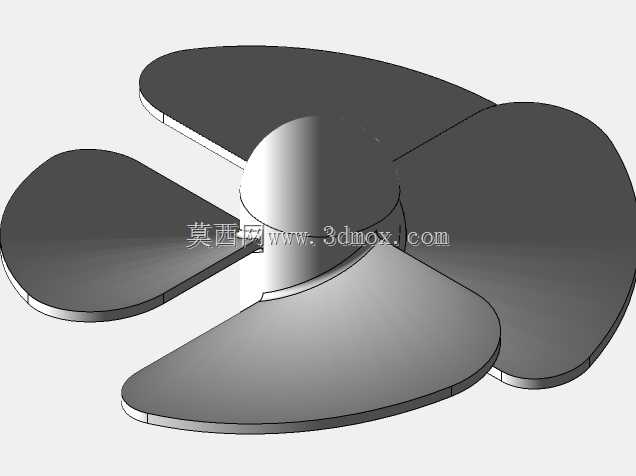

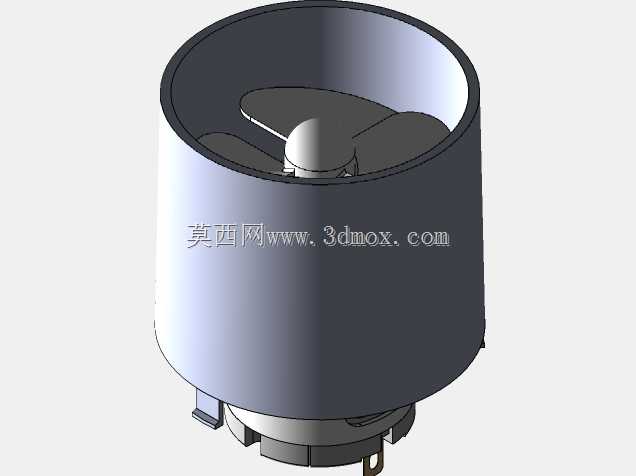

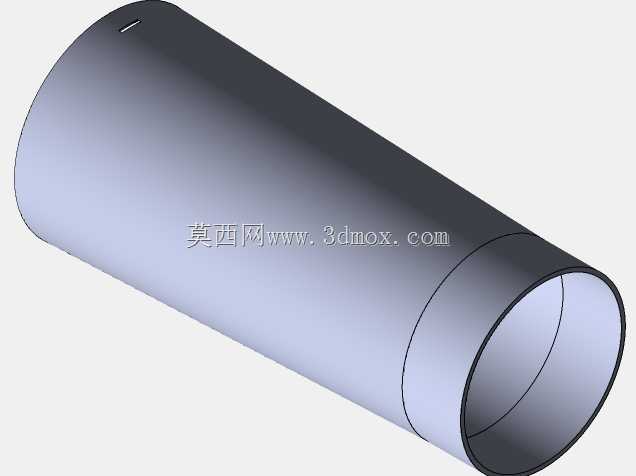

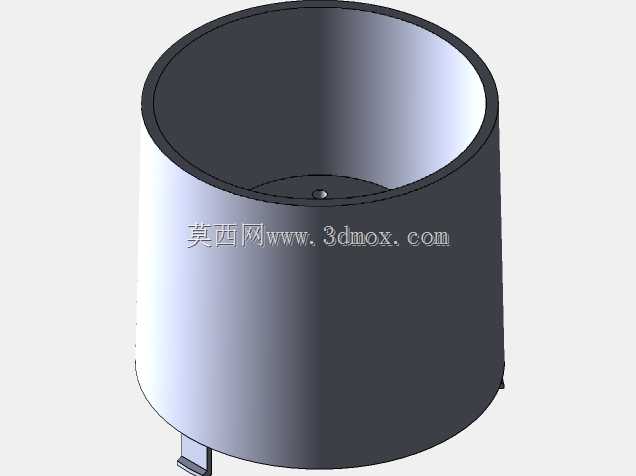

　　2mm的搭接量调整至2.0mm，同时在止口位置增加均匀分布的定位筋，每间隔25mm设置一条高度0.8mm的定位筋，确保上下壳体装配时能够自动对齐，不会出现装配错位的情况。风道结构是影响吹风机送风效率的核心部分，初版结构中电机安装位与风道内壁的过渡位置存在直角台阶，气流经过该位置时会产生明显的紊流，不仅会增大风阻降低出风口风速，还会在设备运行时产生额外的风噪，本次优化将风道内壁的过渡位置全部调整为R8的圆弧过渡，同时修正了电机固定筋的厚度与角度，将原有垂直于风道壁的固定筋调整为顺气流方向的斜向结构，减少固定筋对气流的阻挡作用，经过流体模拟验证，优化后的风道风阻降低约12%，相同电机功率下出风口风速提升约8%，

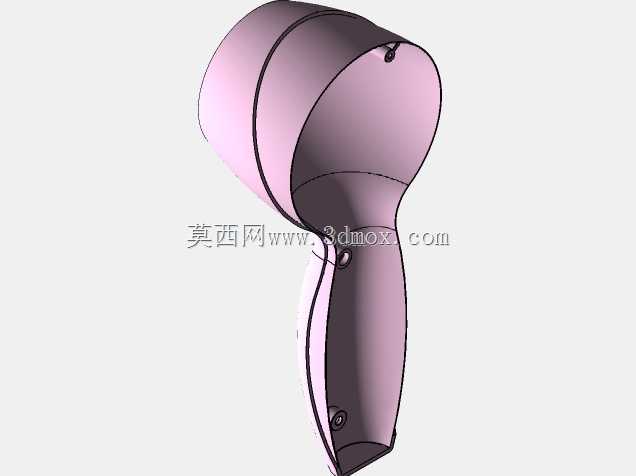

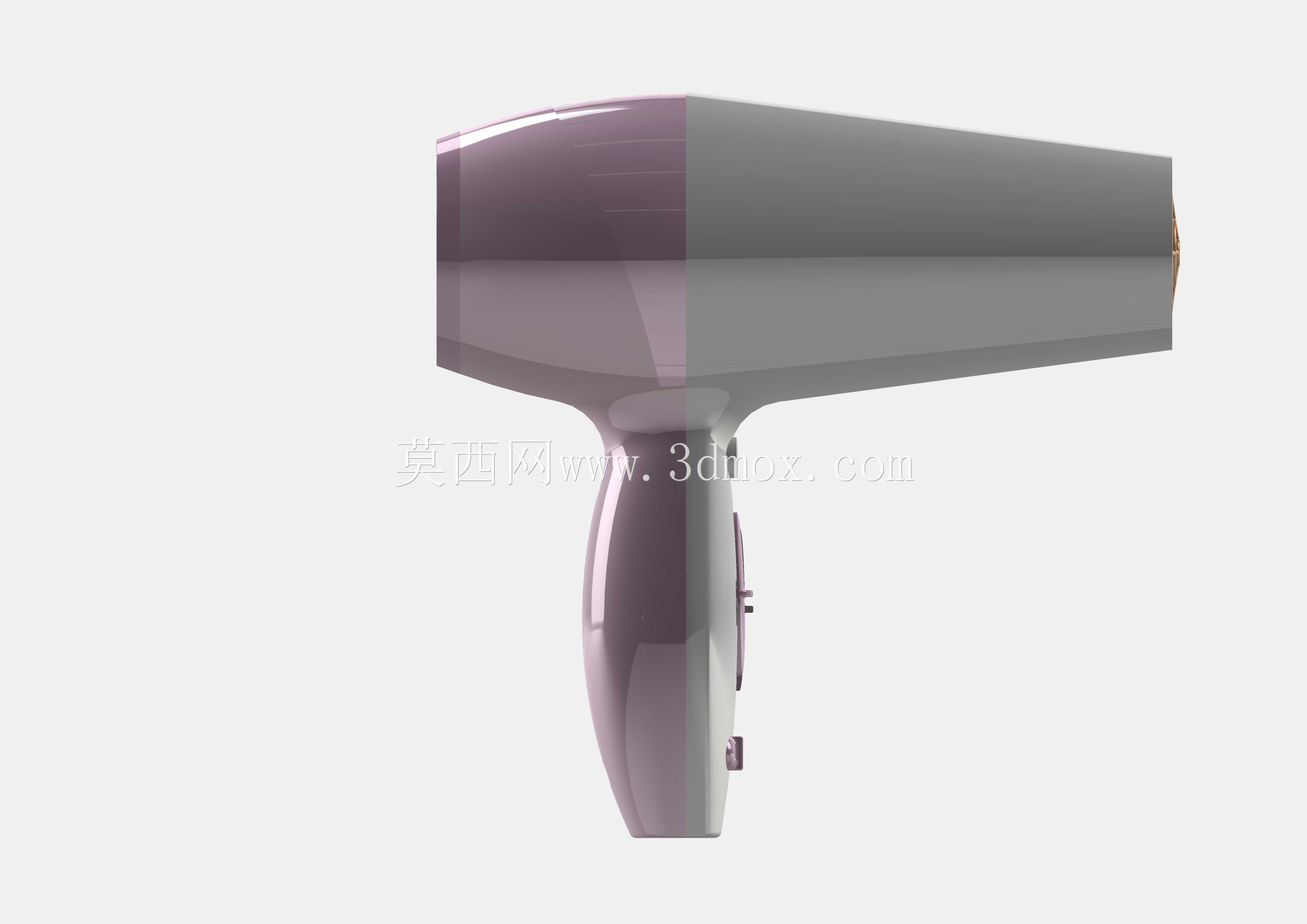

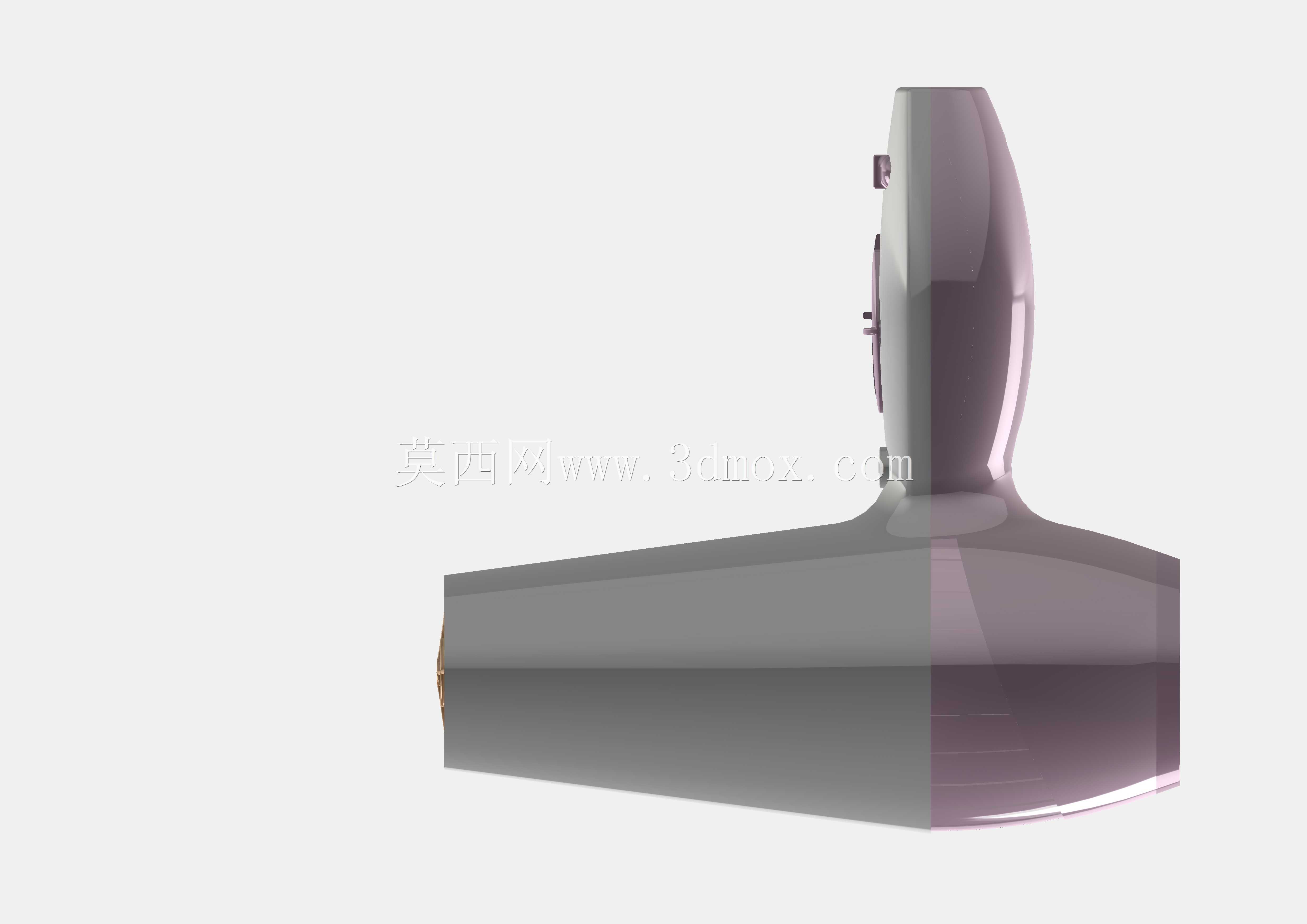

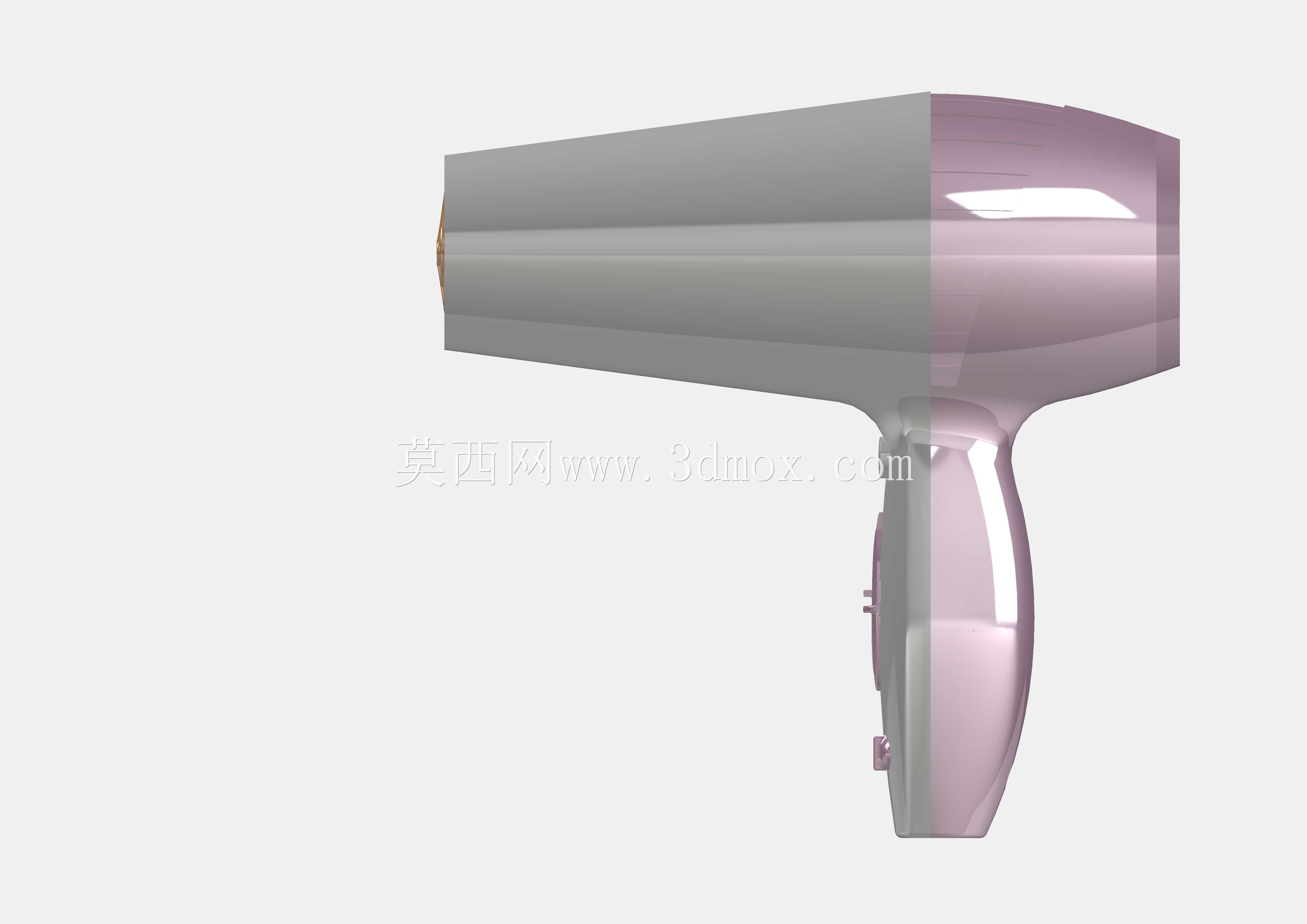

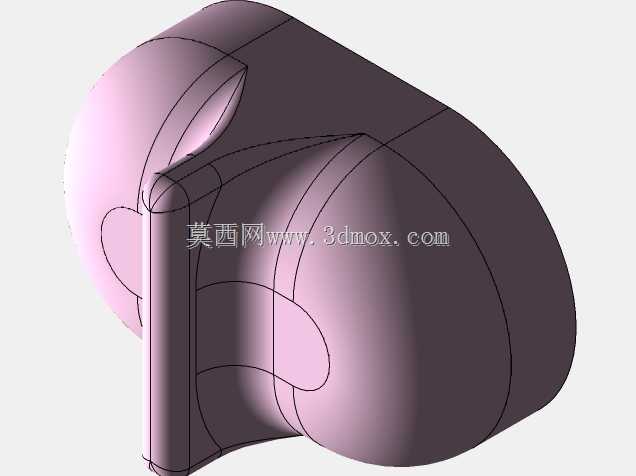

　　运行时的紊流噪音也有明显下降。握持区域的结构设计直接影响用户的使用体验，初版结构中握持区的壁厚设计不均匀，靠近开关安装位的位置壁厚达到3.2mm，而对侧位置壁厚仅1.8mm，注塑生产时容易出现缩痕与翘曲变形，同时握持区的曲面弧度没有贴合人手握持的自然曲线，长时间握持容易产生疲劳感，本次优化统一了握持区的壁厚为2.2mm，在壁厚变化的位置采用渐变过渡避免注塑缺陷，同时根据人手握持的掌指轮廓调整了握持曲面的弧度，在手指自然贴合的位置增加0.5mm的内凹弧度，提升握持的贴合度。设备的安装边界尺寸也做了对应调整，优化后的主体最大外径保持原有72mm的尺寸，不会额外增大设备的整体体积，总长度控制在220mm，

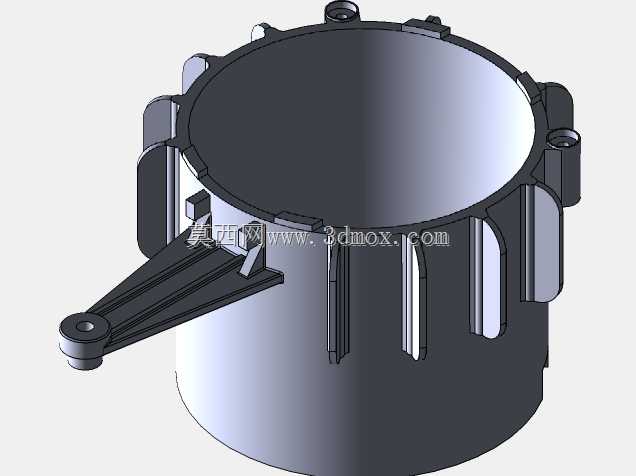

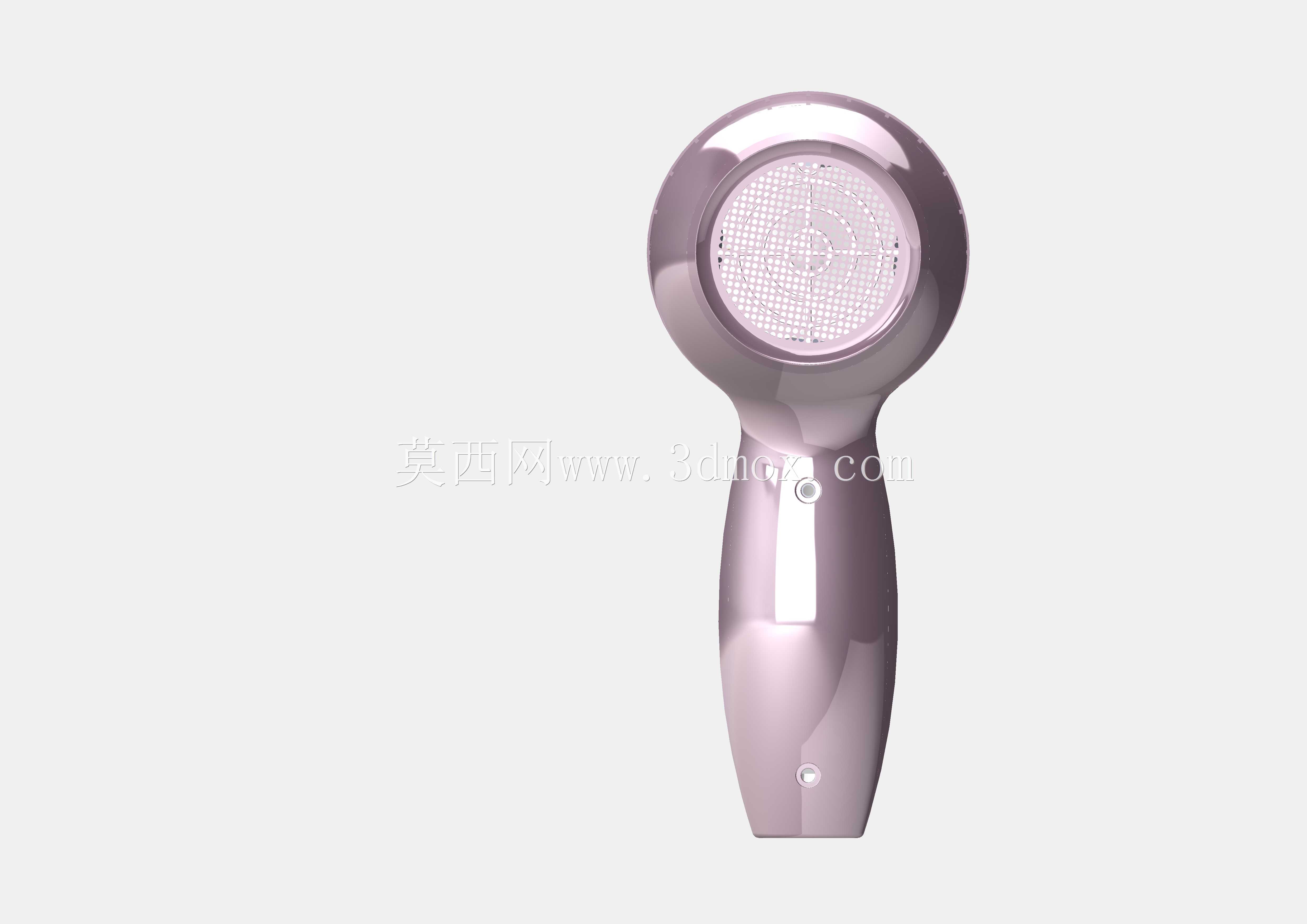

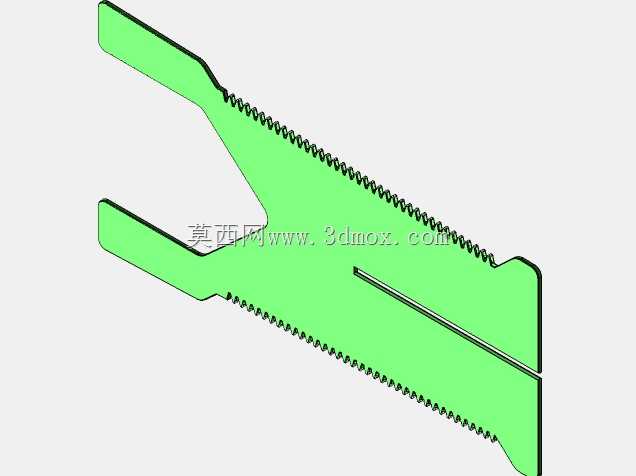

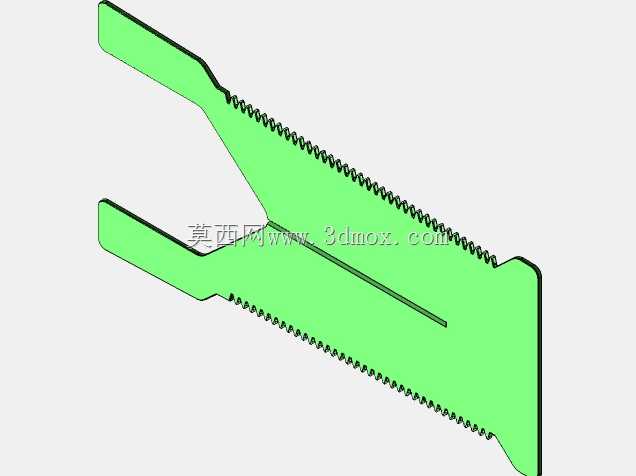

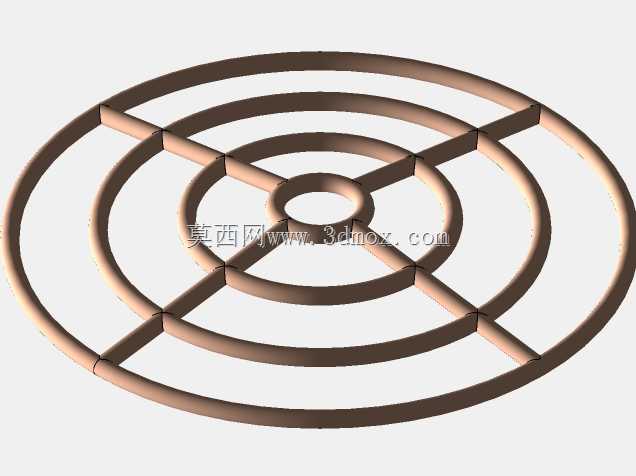

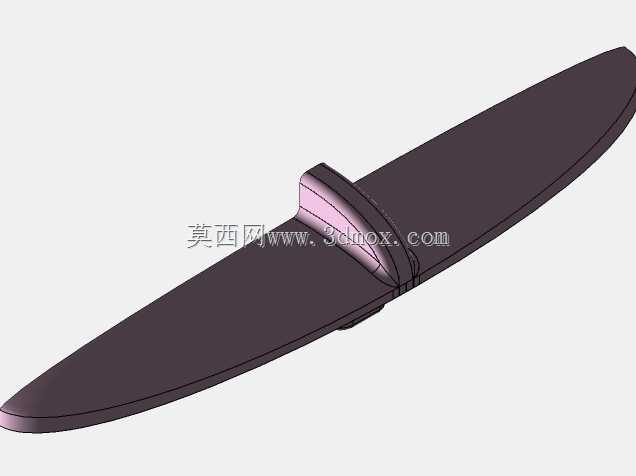

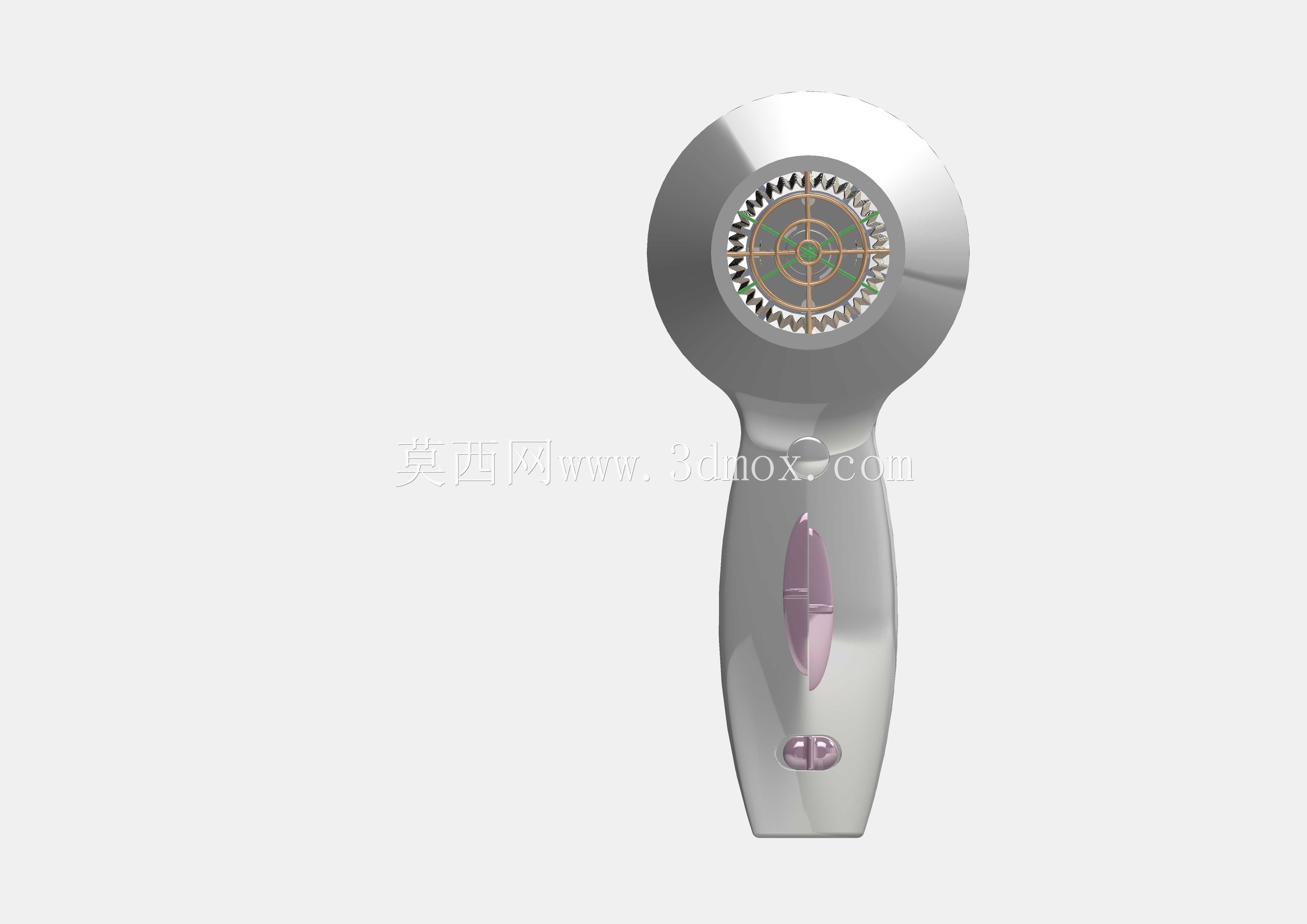

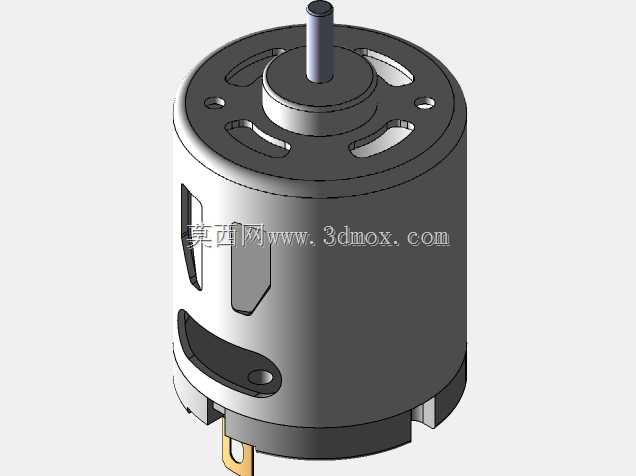

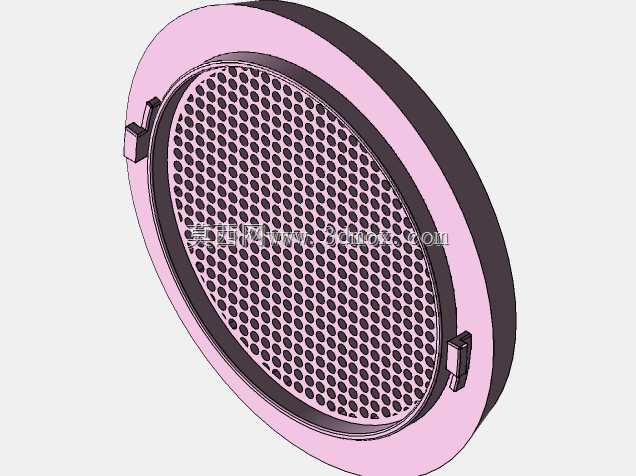

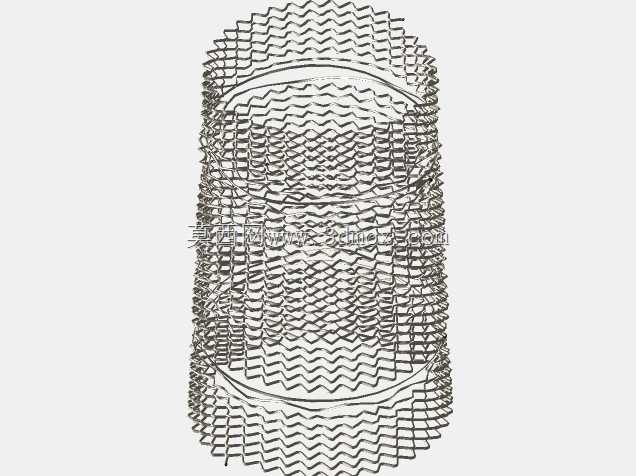

　　与常规手持吹风机的尺寸边界保持一致，能够适配市面上通用的吹风机集风嘴、扩散风嘴等外接配件，不需要重新开发配套附件。电机安装位的配合公差调整为H7/k6的过渡配合，确保电机安装后不会出现晃动，同时在电机与壳体之间增加1.5mm的减震筋位，减少电机运行时的震动传递到壳体，降低设备运行时的震手感。进风网的安装结构也做了优化，初版结构中进风网采用卡扣直接固定在壳体尾部，拆卸清理时容易出现卡扣断裂的问题，本次优化将进风网的卡扣数量从3个增加到4个，同时调整卡扣的倒角为R1.5，增大卡扣的受力面积，拆卸时的受力更加均匀，反复拆卸也不容易出现断裂损坏。开关安装位的结构也做了对应修正，初版结构中开关按键的活动间隙设计过大，按键按下时会出现明显的晃动，本次调整了按键与安装孔的配合间隙为0.2mm，同时在按键两侧增加导向筋，确保按键按下时的运动轨迹稳定，不会出现卡滞或者晃动的问题。发热组件的固定结构也做了优化，初版结构中发热架的固定位仅设置了两个支撑点，设备受到跌落冲击时发热架容易出现移位，本次优化在发热架的周向均匀设置四个支撑卡扣，同时在支撑位置增加耐高温的硅胶垫预留位，既能够固定发热架的位置，又能隔绝发热架的热量传递到壳体，避免壳体长期受高温影响出现老化变形。
