3D打印机用蓝色铝制刚性联轴器结构

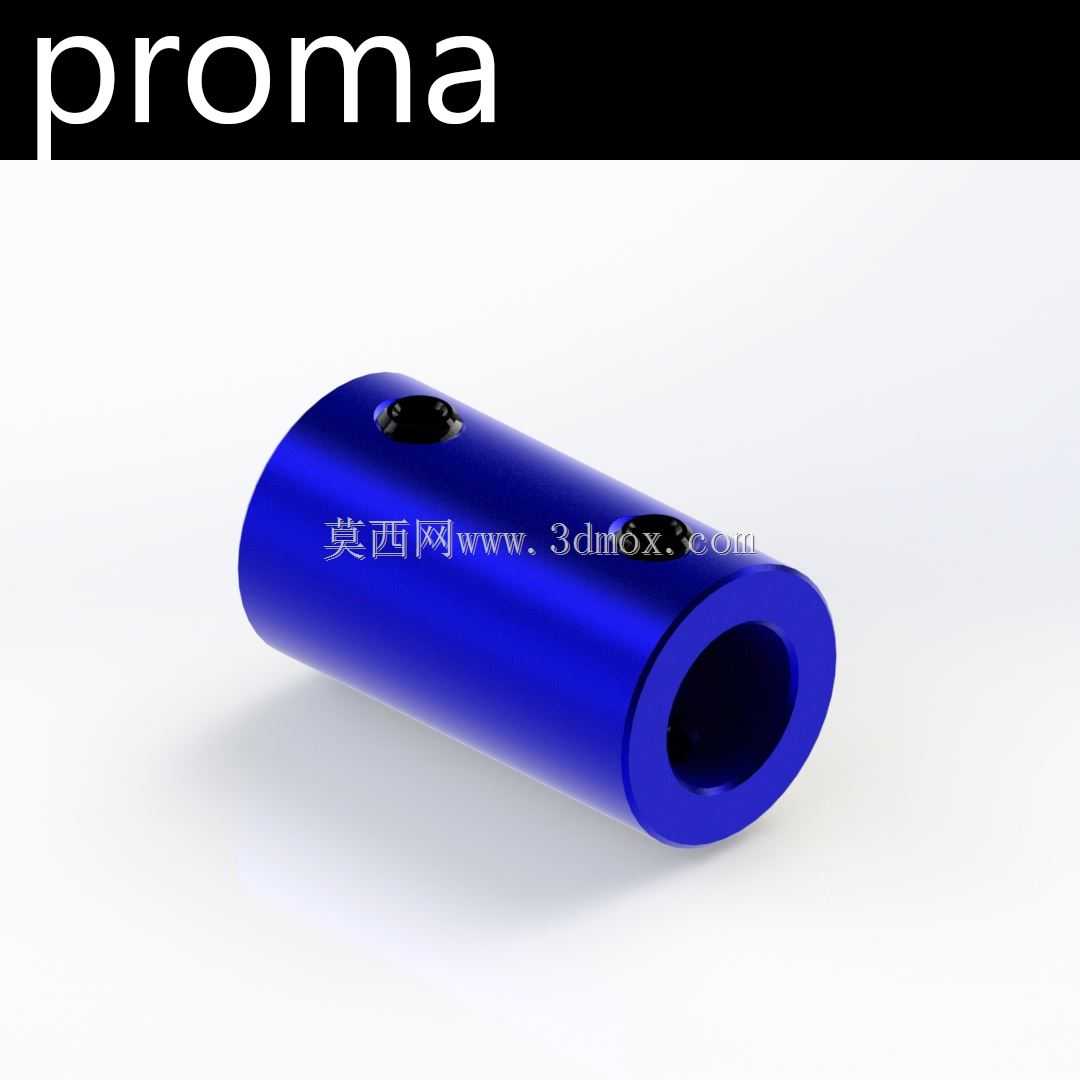

　　在桌面级FDM3D打印机的传动链路搭建中，联轴器是连接步进电机输出轴与传动丝杠、光杆的核心衔接部件，其自身的同轴度补偿能力、结构刚性、安装便捷性直接决定了运动轴的传动精度，最终影响打印件的层纹表现、尺寸公差与成型稳定性。这款铝制联轴器采用圆柱套筒式刚性结构设计，主体选用6061铝合金经车削加工后做蓝色阳极氧化表面处理，相比常见的塑胶联轴器、梅花弹性联轴器，铝合金材质的刚性更强，传动过程中无滞后回转间隙，能够精准传递步进电机的转动角度，避免高速进给或频繁换向时出现的传动丢步问题，同时阳极氧化层可以提升铝材表面的耐磨性能与抗腐蚀能力，长期在3D打印机的恒温工作仓环境中使用不会出现表层氧化掉屑的问题。

　　从结构设计逻辑来看，这款联轴器采用双顶丝锁紧的固定方式，套筒本体上沿径向开设两个垂直分布的顶丝孔，安装时分别对应电机轴与从动轴的平面位，拧紧内六角顶丝即可实现轴与联轴器的无间隙锁合，相比抱紧式联轴器，顶丝结构的零件数量更少，安装操作无需额外调整抱紧间隙，对装配人员的技术要求更低，同时套筒式的整体结构没有拼接缝隙，自身的动平衡表现更好，在3D打印机常用的100-600rpm转速区间运行时不会产生额外的振动，能够降低运动过程中的共振噪音。

　　尺寸设计上，这款联轴器覆盖了桌面级3D打印机最常用的几种轴径匹配规格，套筒主体外径为14mm，整体长度为25mm，针对不同的传动搭配需求，分别适配5mm转5mm、5mm转8mm、6mm转8mm、8mm转8mm的轴径组合，其中5mm孔径对应常见的42型步进电机标准输出轴径，8mm孔径对应T8丝杠、直线光杆的常用直径，14mm的外径尺寸可以适配绝大多数3D打印机的电机安装座与轴端预留空间，不会出现安装时与机架、同步轮等周边零件发生干涉的问题，25mm的轴向长度可以保证两个轴端插入联轴器后有足够的咬合长度，避免短套筒咬合不足导致的轴打滑、偏摆问题。

　　实际选型使用时需要注意，这类刚性套筒联轴器不具备大角度的同轴度偏差补偿能力，安装时需要尽量保证电机轴与从动轴的同轴度控制在0.1mm以内，若机架加工存在一定的同轴度误差，可适当调整电机安装座的固定螺丝位置进行对中，避免强行锁合后导致轴承受额外的径向力，加剧轴承磨损与传动阻力。相比弹性联轴器，这款铝制刚性联轴器的传动回差几乎为零，尤其适合对Z轴传动精度要求较高的机型使用，能够有效减少Z轴层纹错位、Z带轮偏移导致的打印件表面台阶问题，同时铝合金材质的导热性能更好，可以将电机运行时产生的轴端热量部分传导至丝杠端，避免电机轴端热量积聚导致的轴承润滑脂过早失效。

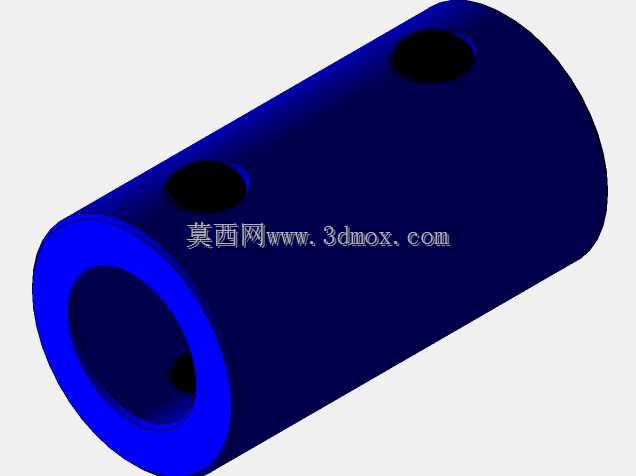

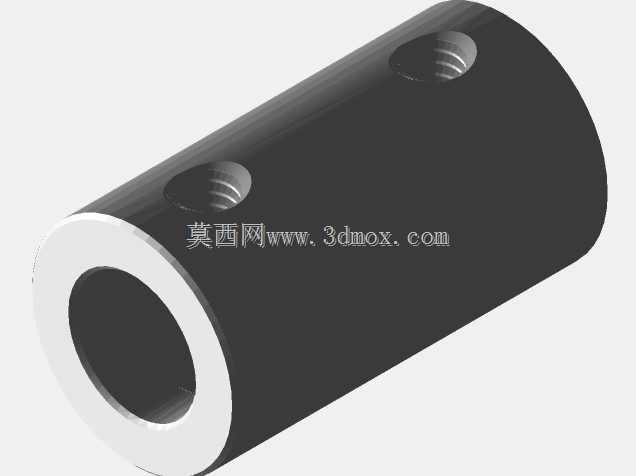

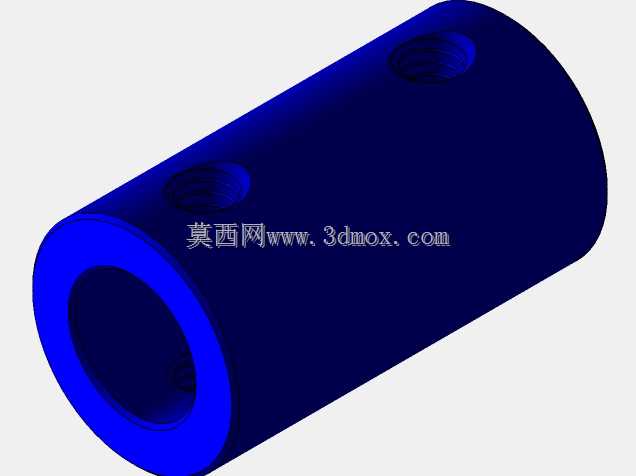

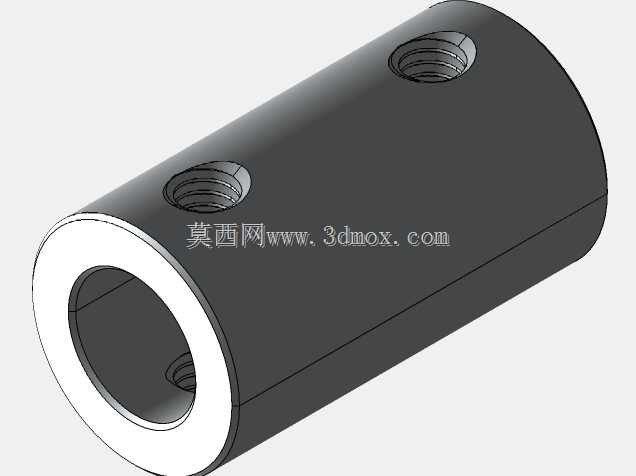

　　从建模细节来看，这款联轴器的三维模型完整还原了内孔的公差配合尺寸、顶丝孔的螺纹规格与沉孔结构，表面的阳极氧化质感、顶丝安装后的端面细节都做了写实还原，在做3D打印机整机结构装配验证时，可以直接导入装配体中做干涉检查，验证电机安装位的轴向预留尺寸是否足够，顶丝锁紧位置是否会与周边的线槽、机架钣金件发生碰撞，同时也可以基于这个模型衍生修改不同轴径、不同长度的同类型联轴器结构，适配不同规格的桌面级数控设备、小型传动机构的连接需求。在小型自动化设备的轻载传动场景中，这类小尺寸铝制联轴器也可用于连接小型舵机、微型直流电机的输出轴与负载轴，凭借结构简单、成本低廉、锁紧可靠的特点，在轻载、低转速的传动场景中有着很高的应用普及率。
