镂空交错结构环形构件设计方案

项目分类:通用机械零部件 发布时间:2024-05-24 ID:753969
  • 镂空交错结构环形构件设计方案
  • 镂空交错结构环形构件设计方案
  • 镂空交错结构环形构件设计方案
  • 镂空交错结构环形构件设计方案
  • 镂空交错结构环形构件设计方案
  • 镂空交错结构环形构件设计方案
  • 镂空交错结构环形构件设计方案
  • 镂空交错结构环形构件设计方案

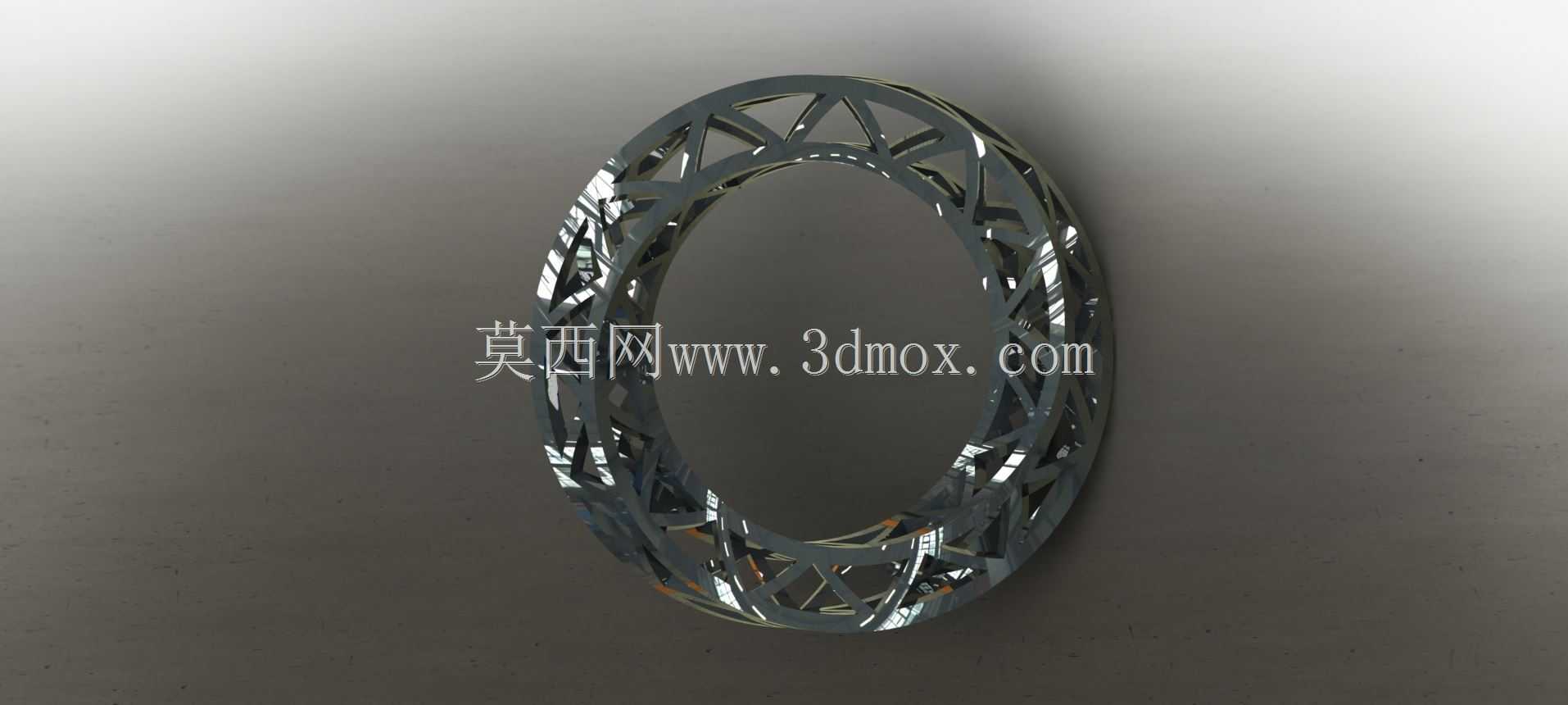

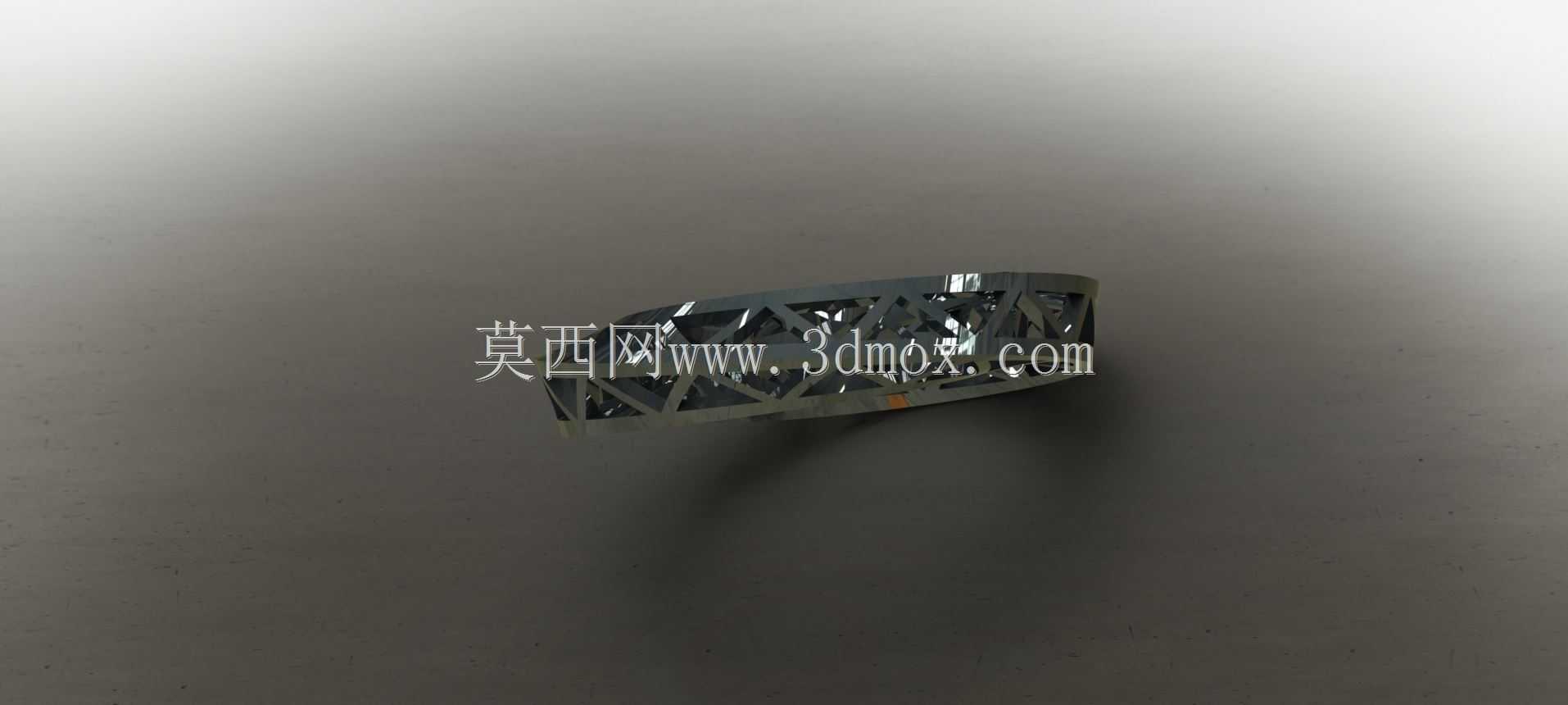

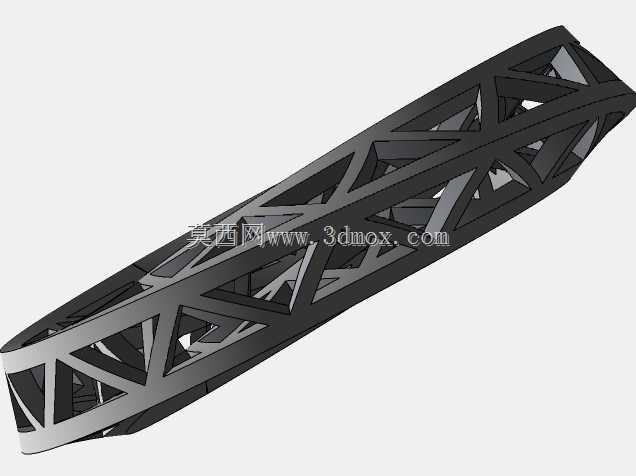

  这类交错镂空环形构件,在实际工程场景中可适配两类核心应用方向,其一为轻量化传动系统的支撑环结构,其二为增材制造工艺下的功能集成环形载体。从结构设计逻辑来看,整体采用闭环环形基体作为受力基础,环体内部通过交错排布的筋条形成连续的桁架式承载结构,区别于传统实心环或等厚空心环的设计思路,筋条的交错角度经过受力路径优化,能够在环体承受径向载荷、周向扭矩时,将集中应力快速分散到整个环体的各个筋条单元上,避免局部应力集中导致的结构失效。

  在铸造工艺适配性上,交错筋条的排布预留了均匀的拔模斜度与壁厚差,筋条厚度控制在铸造工艺允许的最小壁厚以上,同时相邻筋条之间的镂空间隙满足砂型铸造的砂芯固定与排气需求,无需额外设计复杂的砂芯支撑结构,能够有效降低铸造过程中的废品率,铸件成型后仅需对环体的两个端面与内外圆配合面进行少量机加工即可达到装配精度要求,大幅减少后续机加工的工时消耗。针对3D打印工艺场景,该结构的镂空设计能够大幅减少打印过程中的支撑材料用量,交错筋条的自支撑角度经过调整,所有悬空结构的倾斜角度均大于FDM工艺与光固化工艺的最小自支撑角度,打印过程中无需添加额外支撑,打印完成后仅需去除少量 raft 结构即可直接使用,材料利用率相比实心环提升60%以上,同时打印周期缩短近一半。

  从安装边界与尺寸适配角度来看,环体的内外圆直径公差可根据实际装配需求调整,常规适配场景下,内圆可与传动轴、轴承外圈等回转类零件采用过渡配合,外圆可与壳体、轮毂类零件采用间隙配合或过盈配合,环体的轴向宽度可根据安装空间的轴向尺寸灵活调整,交错筋条的镂空区域还可预留传感器走线、润滑介质流通的通道,无需在环体上额外加工孔道,进一步简化加工流程。在实际设备应用中,这类结构可用于轻量化输送设备的托辊支撑环,在保证支撑强度的前提下降低托辊整体重量,减少输送设备的运行能耗;也可用于小型风力发电机组的导流环支撑结构,镂空结构能够降低风阻,同时交错筋条可引导气流均匀通过导流区域,提升风能利用效率;在3D打印定制化机械零部件领域,这类环形构件还可作为个性化机械装置的框架结构,根据实际载荷需求调整筋条的粗细与交错密度,实现强度与重量的最优匹配。

  设计过程中针对不同工况的受力需求,还可对筋条的截面形状进行调整,承受较大冲击载荷的场景下可采用矩形截面筋条提升抗冲击性能,对重量有极致要求的场景下可采用工字形截面筋条,在保证截面惯性矩的前提下进一步降低结构重量。环体的两个端面设计有均匀的定位止口,可与相邻的环形零件实现快速定位装配,止口的配合公差根据装配精度要求选用H7/h6或H8/h7的常用配合等级,无需额外设计定位销或连接螺栓即可实现周向与径向的定位,若需传递较大扭矩,可在环体端面的筋条对应位置预留螺纹孔,通过端面螺钉实现与相邻零件的刚性连接。针对长期运行的磨损问题,环体的内外圆配合面可根据需求预留表面处理层厚度,铸造场景下可通过淬火处理提升表面硬度,3D打印场景下可直接采用耐磨耗材打印配合面区域,或在打印完成后进行渗碳、氮化处理提升耐磨性能,延长构件的使用寿命。
