多罐适配户外便携制冷装置结构设计

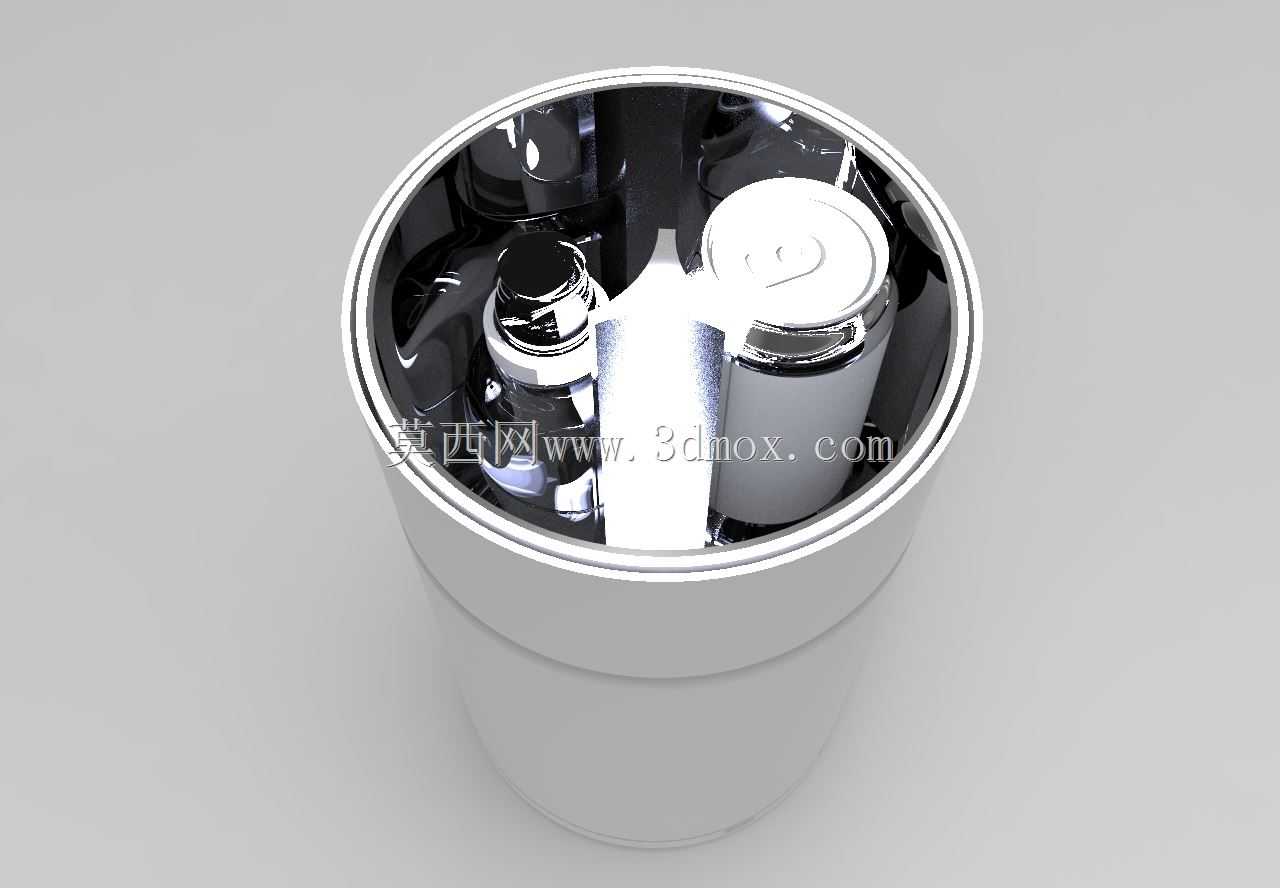

　　这套便携制冷装置的设计初衷，是解决户外场景下饮品保冷与随身电子设备供电的双重痛点，在结构设计阶段就优先考虑了户外使用的抗颠簸、易携带、多场景适配特性。从结构布局来看，设备核心制冷区预留了三罐与六罐两种饮品装载位的兼容空间，无需额外更换内胆模块，仅通过调整内部隔档的卡位即可完成容量切换，隔档采用食品级耐低温PP材质注塑成型，边缘做了R3圆角过渡，避免取放饮品时刮擦罐体表面涂层，同时隔档表面开设密集的φ2mm通风孔，保证冷量在腔体内部均匀循环，不会出现局部区域冷量堆积、靠近制冷元件位置饮品过冷结冰，远离制冷端的饮品降温不足的问题。

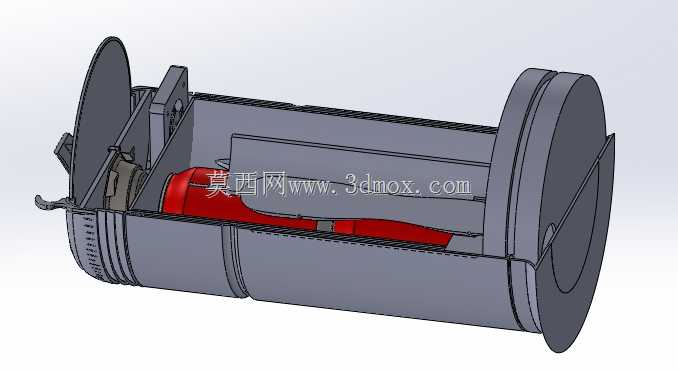

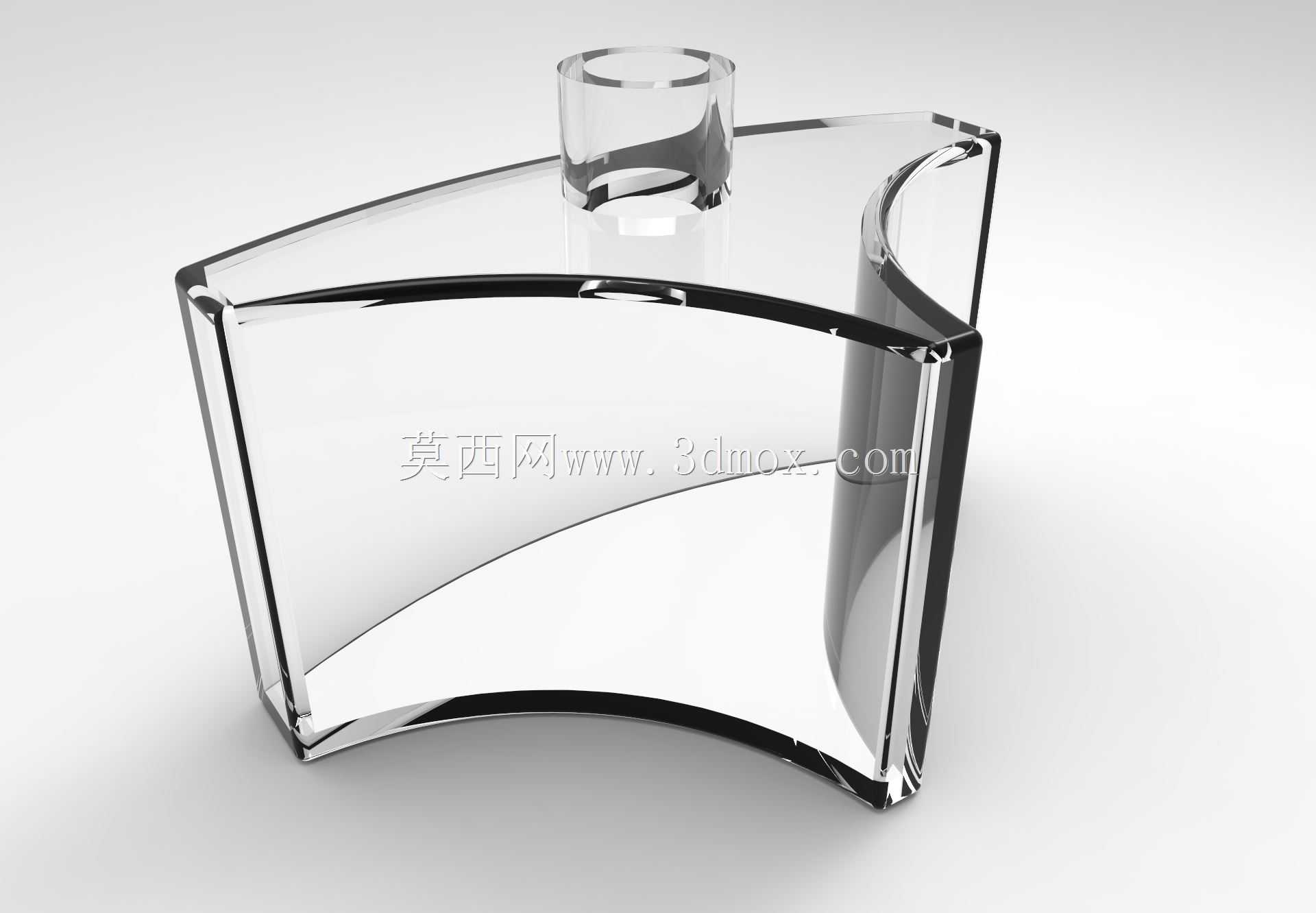

　　制冷循环系统采用蒸发水冷的工作逻辑，内置的微型循环泵将储水仓内的冷却介质输送到制冷元件的冷端换热片处，换热后的低温介质沿着腔体侧壁的导流槽缓慢流动，通过腔体壁面的热交换带走内部热量，换热后的介质回流到储水仓完成循环，整个循环管路的接头全部采用快插式密封结构，密封件选用耐低温硅橡胶材质，在-5℃到60℃的环境温度区间内都能保持可靠的密封性能，不会出现户外颠簸导致的管路漏液问题。设备的储水仓设置在腔体底部，与饮品装载区做了完全的物理隔离，中间设置3mm厚的EPS保温层，减少冷量向设备外壳传递，避免外壳表面出现凝露打湿随身背包的问题。

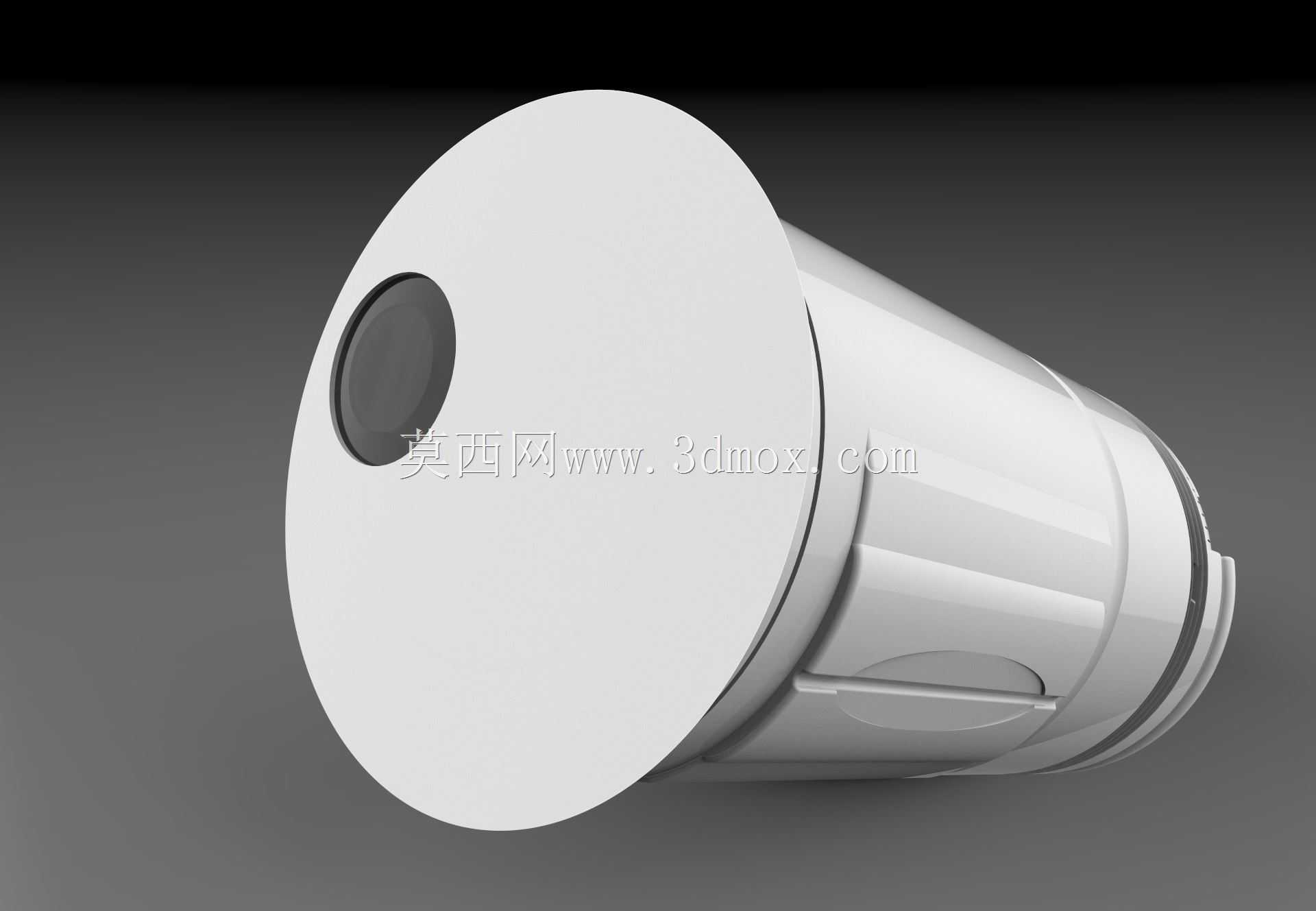

　　在附加功能的结构设计上，设备顶部预留了四个USB-A输出接口的安装位，接口电路板固定在顶部的独立安装仓内，安装仓与制冷腔体之间设置隔热垫，避免冷量传递到电路板导致元件结露短路，四个接口的输出功率做了差异化配置，其中两个接口支持5V/2A常规充电，另外两个接口支持快充协议，可满足户外场景下手机、头灯、便携音箱等不同设备的充电需求，充电模块的供电输入采用Type-C接口，兼容常规的户外移动电源、车载电源等供电来源。蓝牙音频模块的发声单元布置在设备侧面的出声孔位置，出声孔采用向内倾斜15°的开孔设计，既可以保证声音向外扩散的效果，又能避免户外使用时雨水、灰尘顺着开孔进入设备内部，出声孔内侧贴有防水透声膜，可满足日常泼溅、小雨天气下的使用防护要求。

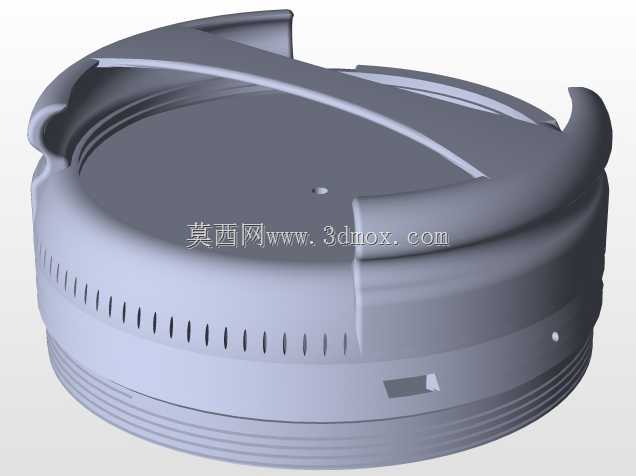

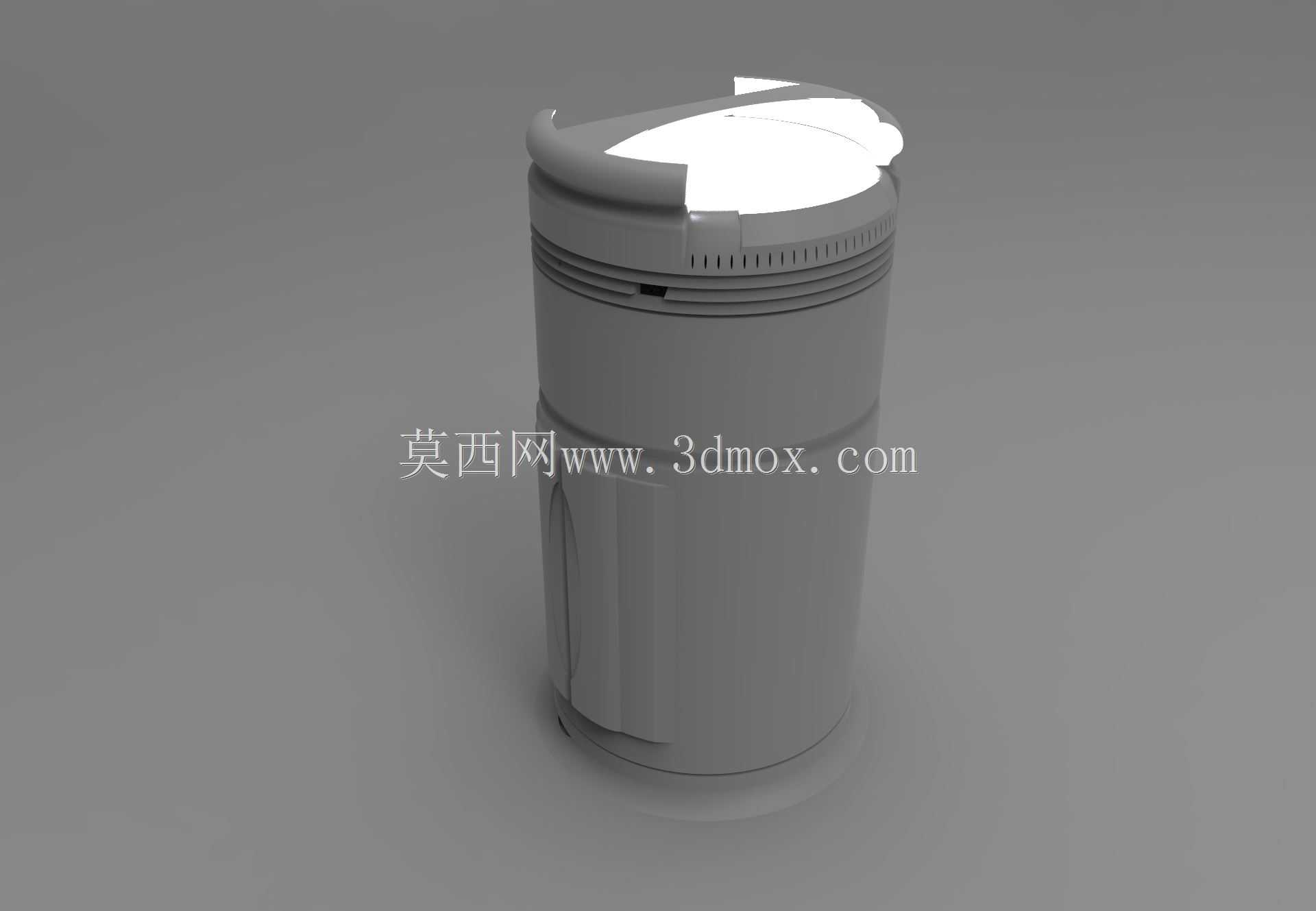

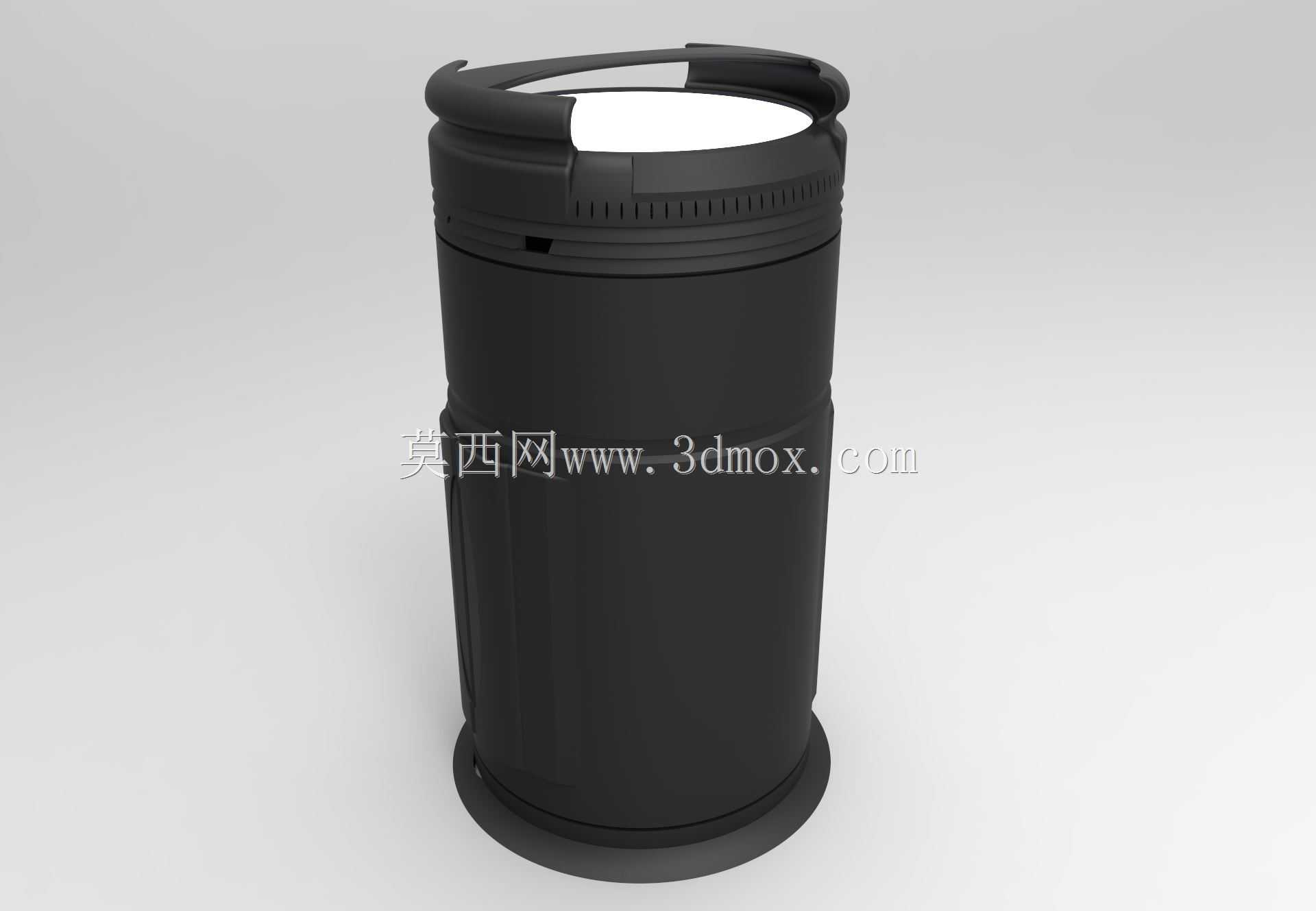

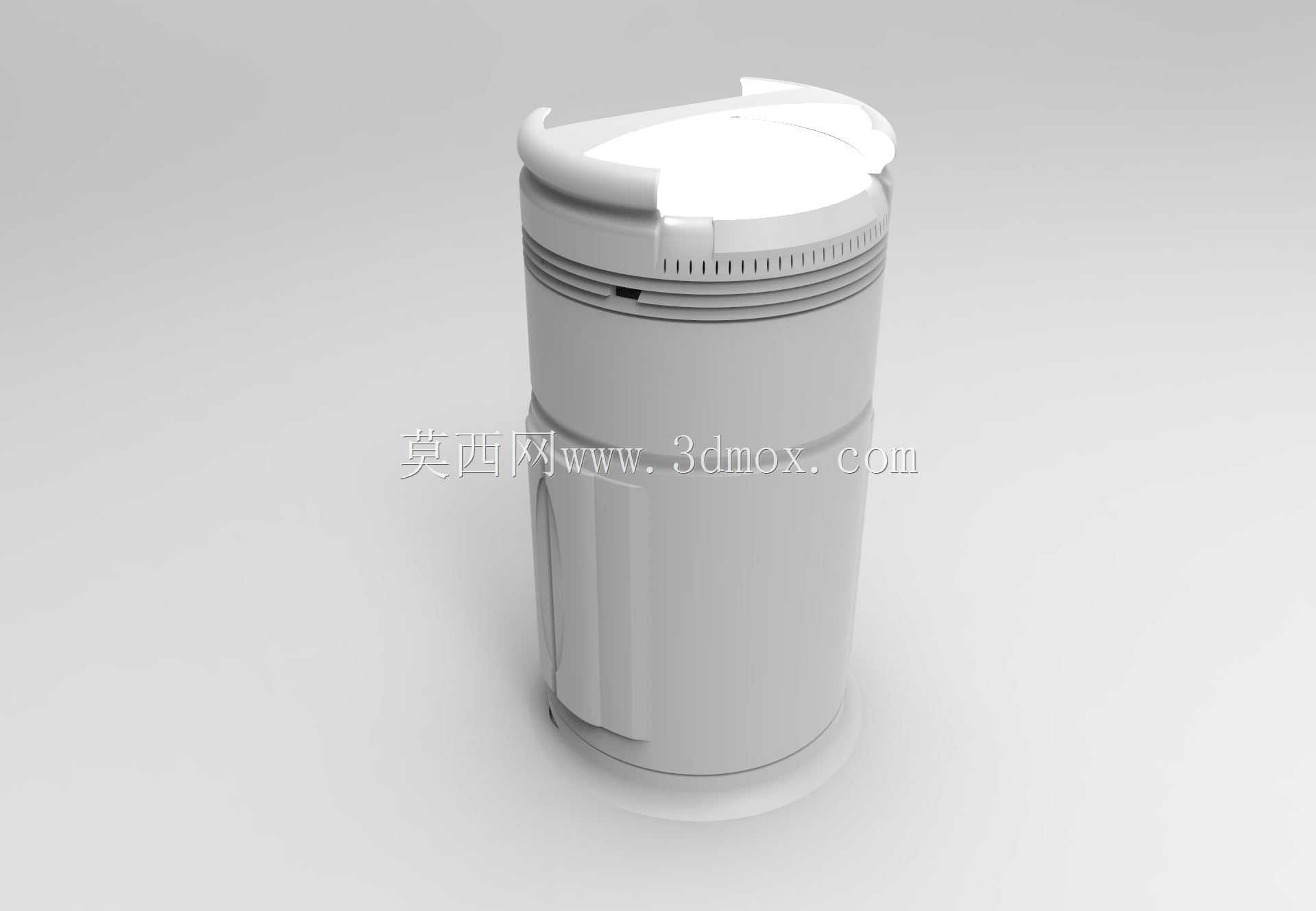

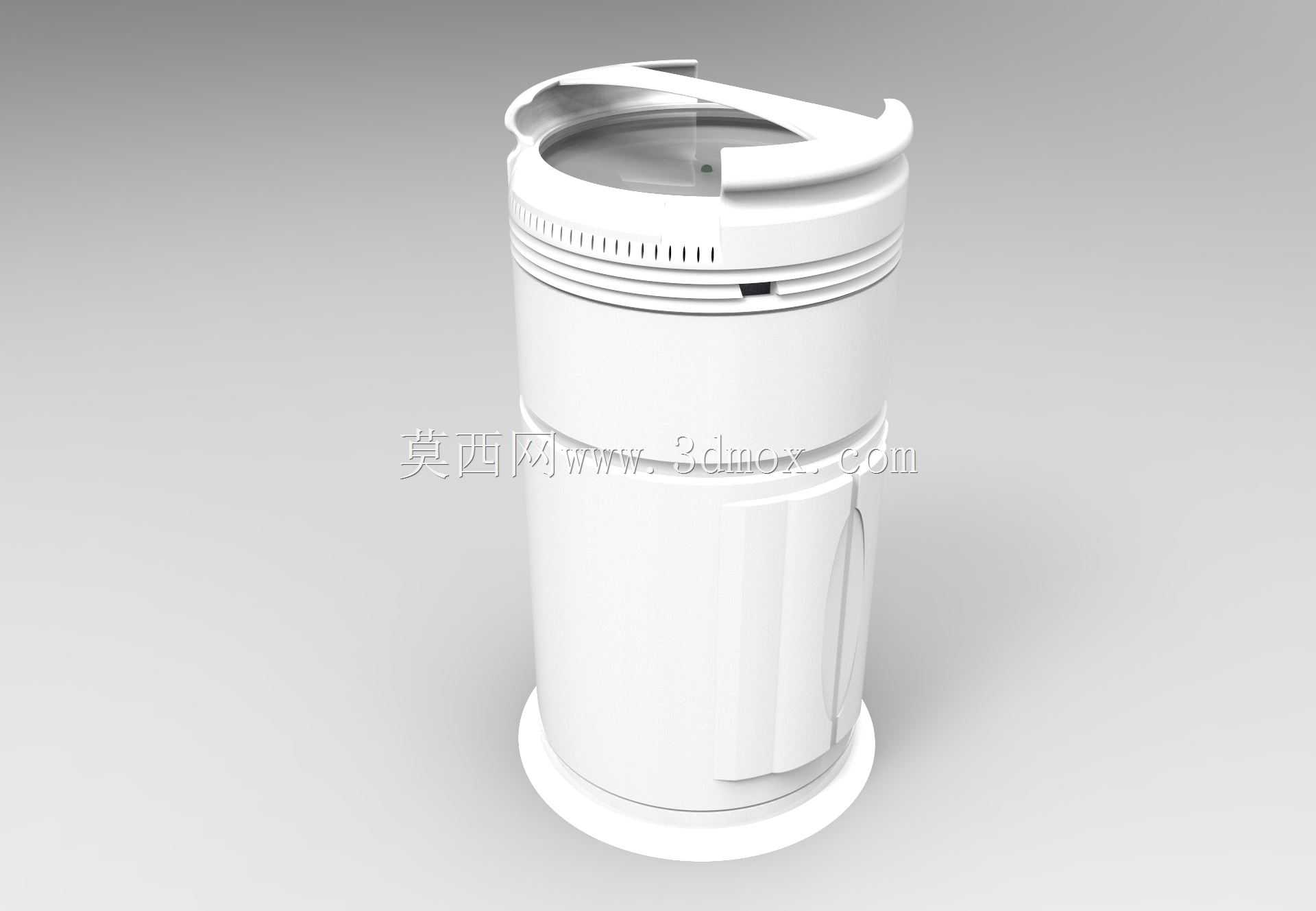

　　设备的外壳采用ABS+PC混合材质注塑成型，外壳壁厚控制在2.5mm，在保证整体结构强度的前提下尽可能降低设备自重，外壳的边角位置全部做了R10的大圆角过渡，一方面提升手持携带的握持舒适度，另一方面在设备意外跌落时可以通过圆角变形吸收部分冲击能量，保护内部制冷元件与电路板不受损坏。设备的整体外形尺寸控制在280mm220mm180mm的范围内，刚好可以放入常规的户外双肩背包侧仓，设备顶部设置可隐藏式提手，提手收起时与外壳表面齐平，不会额外增加设备的收纳尺寸，提手拉出时的承重能力可达15kg，完全满足装满饮品后的整体提拿需求。设备底部设置四个φ15mm的硅胶防滑脚垫，脚垫突出外壳表面3mm，放置在不平整的户外岩石、木质桌面时可以保持设备稳定，同时脚垫可以缓冲设备运行时微型水泵产生的轻微振动，降低运行时的共振噪音。

　　在结构细节的处理上，设备的储水仓加水口设置在侧面，采用旋转式密封盖，盖子上设置单向透气阀，当仓内介质温度变化导致内部压力波动时，可通过透气阀自动平衡内外压力，避免出现盖子无法打开或者介质溢出的问题。设备的操作按键全部采用一体式硅胶按键，按键与外壳之间没有装配缝隙，防水等级可达IPX4，可应对户外使用时的突发降雨、饮品泼溅等情况。设备内部的制冷元件、循环泵、电路板等部件全部采用模块化安装设计，每个部件都有独立的安装定位柱与固定螺丝位，后期维护时仅需拆开对应的外壳盖板即可单独更换故障部件，无需整体拆解设备，降低了户外使用时的维护难度。
