惠特沃斯快速往复返回传动机构

　　在自动化专机的往复进给工位设计中，快速返回机构的应用占比极高，这类机构的核心价值在于解决工作行程慢进、空回行程快退的节拍匹配问题，减少非加工等待时长，提升单台设备的单位时间产出效率。惠特沃斯快速返回机构作为经典的曲柄导杆类传动结构，相比偏置曲柄滑块机构，它的急回特性更稳定，传动过程中的动载荷波动更小，在低速重载的往复作业场景中适配性更强，常见于牛头刨床的主传动系统、小型冲压设备的送料往复单元、自动化包装线的推料机构中，能够在保证工作行程匀速平稳的前提下，将空回程的耗时压缩到工作行程的三分之一甚至更短。

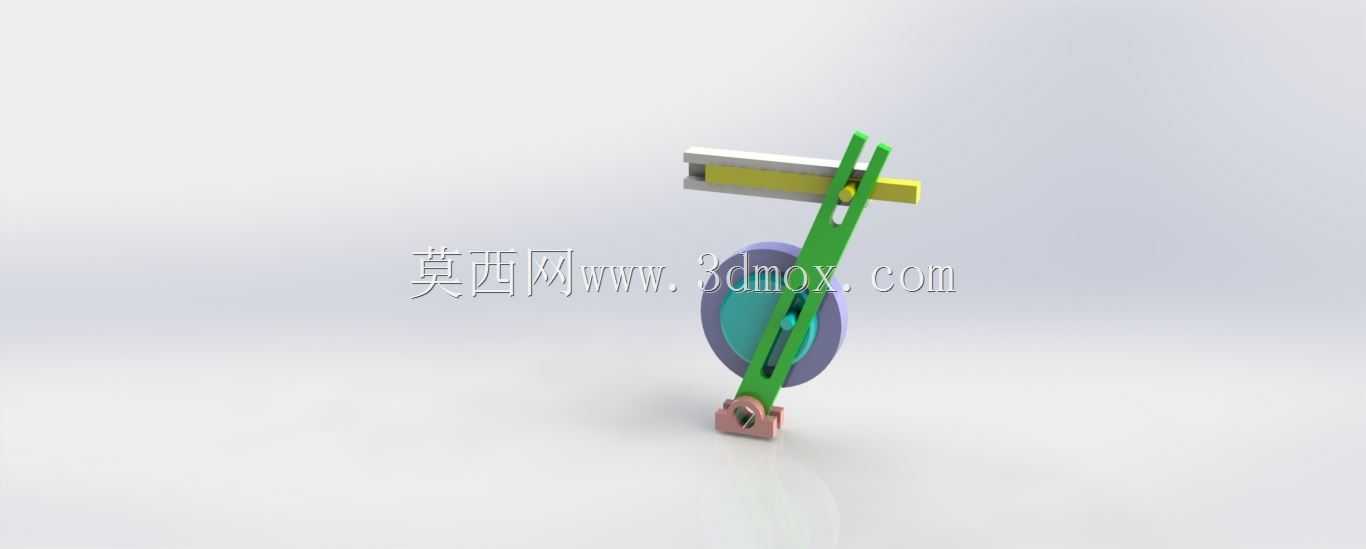

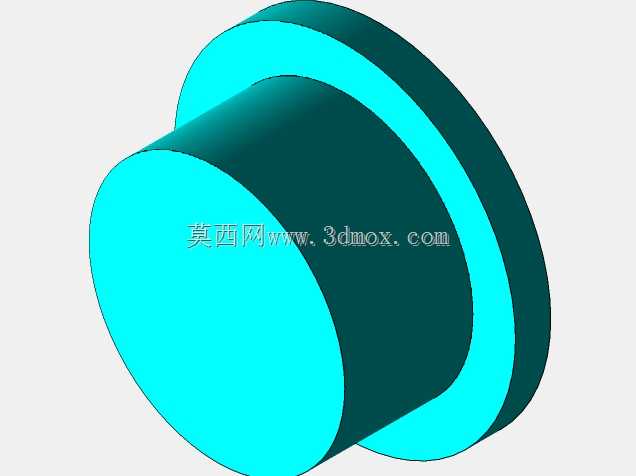

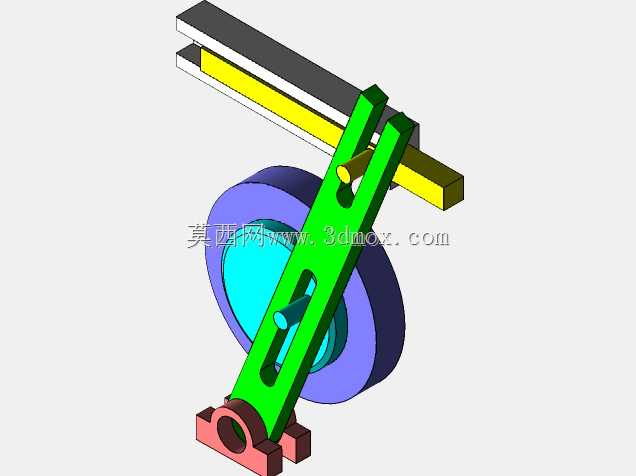

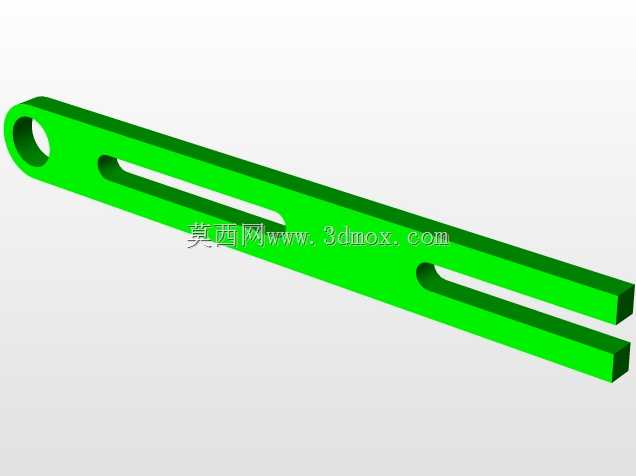

　　从结构组成来看，这套机构包含回转曲柄、带滑槽的摆动导杆、滑动导块、端部铰接滑块、固定安装基座几个核心部分。回转曲柄的一端与动力输入轴固连，动力输入后曲柄做整周匀速回转，曲柄另一端的销轴嵌入摆动导杆的纵向滑槽内，带动导杆绕下端的固定铰接点做定角度往复摆动；导杆的上端通过铰接轴与横向布置的滑杆连接，滑杆被两端的直线导轨约束，仅能沿水平方向做直线往复运动，最终将曲柄的整周回转运动转化为滑杆的直线往复输出。和普通对心曲柄滑块机构不同，这套机构的曲柄回转中心与导杆摆动铰点存在固定偏心距，这个偏心距的大小直接决定了机构的急回系数，偏心距越大，空回程的速度提升越明显，但同时导杆摆动过程中的侧向分力也会随之增大，设计时需要根据实际负载的大小平衡急回效率与构件受力情况。

　　建模过程中需要重点关注几个运动副的配合间隙控制：曲柄与导杆滑槽内的滑动导块，既要保证滑动顺畅无卡滞，又要控制径向间隙在0.02-0.05mm范围内，间隙过大会导致机构换向时产生明显冲击，间隙过小则会在高速运转时出现发热抱死的问题；导杆下端的固定铰接点需要承受整个机构的交变倾覆力矩，建模时铰接轴的直径要根据输出端的最大推拉力做强度校核，通常取滑杆直径的1.2-1.5倍，配合面的长度不小于轴径的1.5倍，避免铰接处出现应力集中导致的构件变形。

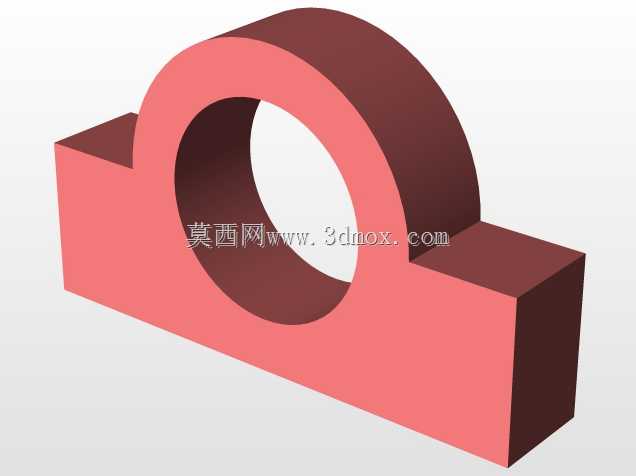

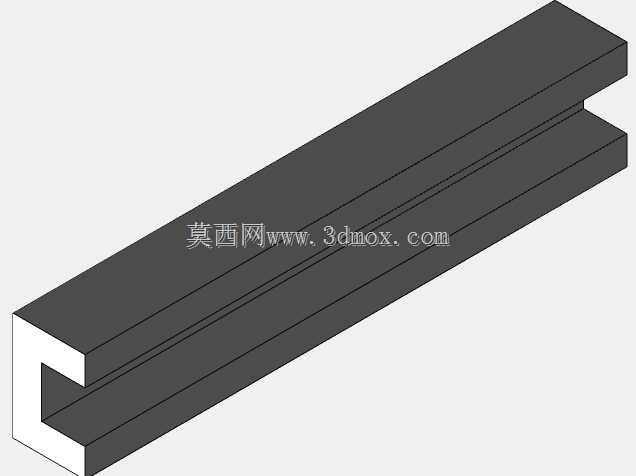

　　安装边界方面，这套机构的整体安装基准为下端的固定铰座与滑杆两端的导轨安装面，两个基准面的平行度公差需要控制在0.1mm/m以内，铰座的中心高度需要与曲柄输入轴的中心高度严格匹配，高度差过大会导致导杆在摆动过程中出现附加弯矩，加速滑槽与导块的磨损。滑杆的行程长度由曲柄的回转半径决定，建模时可以通过调整曲柄长度参数快速适配不同的行程需求，当曲柄长度增大时，滑杆的工作行程会线性增加，但同时导杆的最大摆角也会随之增大，通常设计时会将导杆的最大摆角控制在45度以内，避免滑杆与导轨之间的侧向载荷过大。

　　在实际设备适配中，这套机构的动力输入端可以直接连接减速电机的输出轴，不需要额外添加凸轮或者槽轮等其他急回结构，整体结构紧凑，零件加工工艺性好，所有构件都可以采用常规的铣削、车削工艺完成加工，不需要特殊的定制工装，维护时只需要定期给滑槽、铰接点添加润滑脂即可，长期运行的故障率远低于采用凸轮控制的急回机构。需要注意的是，当机构用于高速往复场景时，需要对曲柄做动平衡处理，在曲柄的回转对侧添加平衡块，抵消高速回转时产生的离心惯性力，减少设备运行时的振动与噪音。另外，滑杆的输出端可以根据实际作业需求加装不同的执行末端，比如推料板、冲压头、夹具安装座等，不需要对主体传动结构做大幅修改，模块化适配能力较强，适合在各类中小型自动化设备的往复工位做标准化选型参考。
