0.02mm精度带刻度机械式游标卡尺

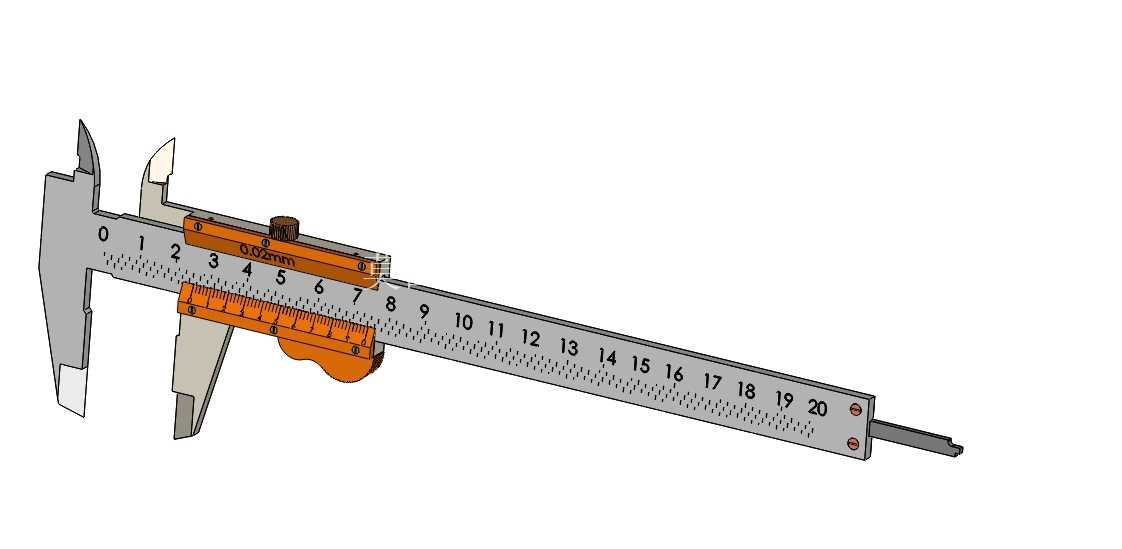

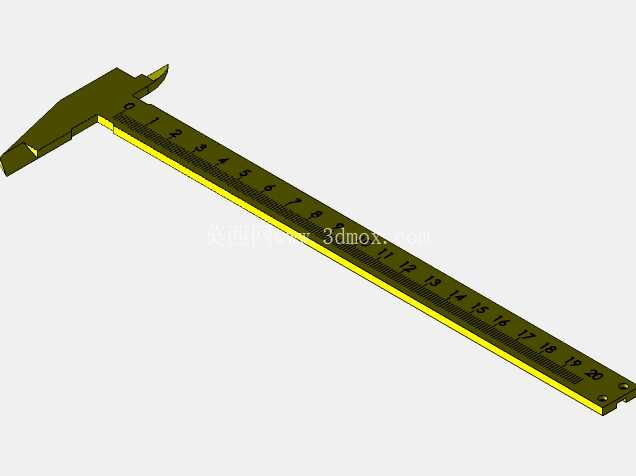

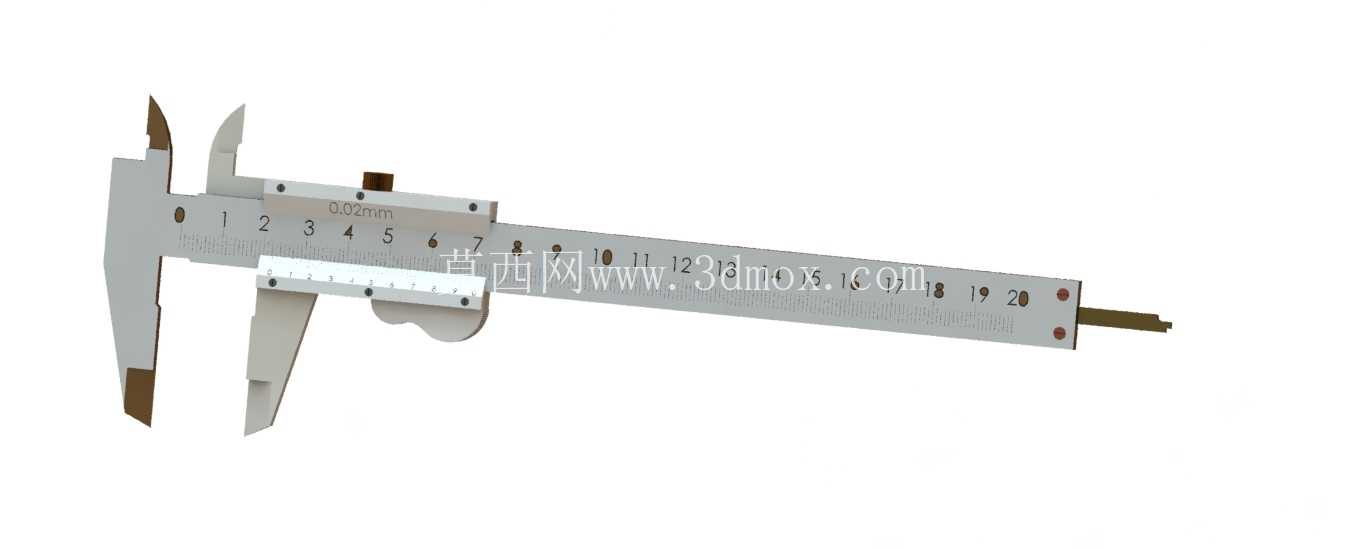

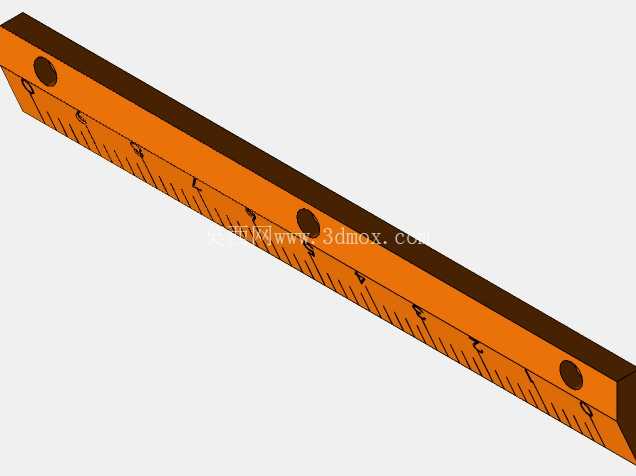

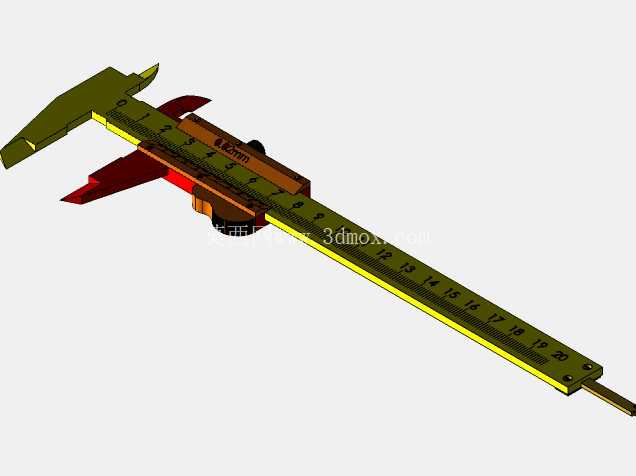

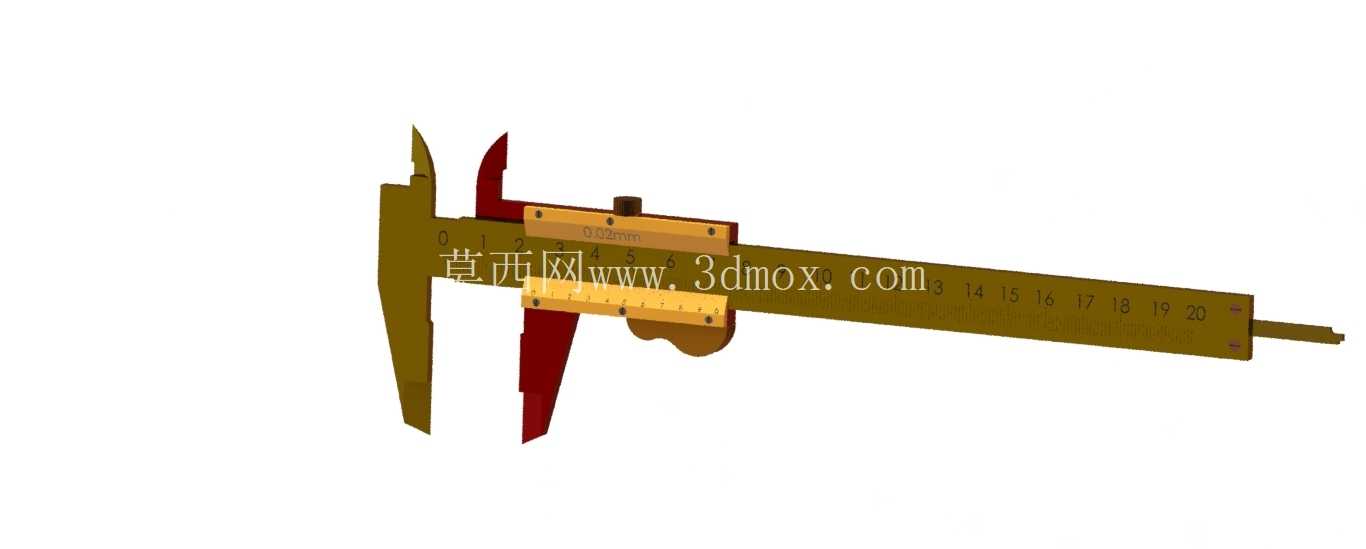

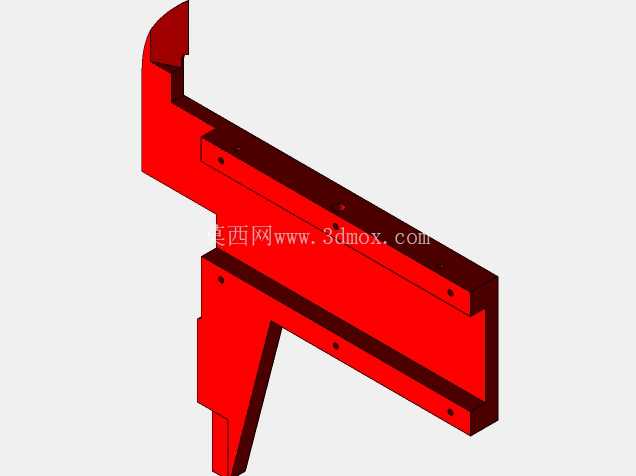

　　在机械加工车间的日常作业里，游标卡尺是一线操作工人、质检人员随身携带的基础测量器具，从毛坯件的初检到精加工工序的过程尺寸确认，再到成品入库前的终检环节，都能看到它的使用场景，不需要外接电源、对使用环境没有严苛要求的特性，让它在没有精密测量室条件的外协加工点、野外设备维修现场也能稳定发挥作用。这款游标卡尺的测量精度设定为0.02mm，能够覆盖绝大多数常规机械加工的尺寸公差检测需求，不管是轴类零件的外径测量、孔类零件的内径检测，还是台阶件的深度尺寸、沟槽的宽度尺寸，都可以通过不同测量爪的配合完成检测，不需要频繁更换测量器具就能完成一个零件的多维度尺寸核验，能有效减少工序间换工具的辅助时间。从结构设计来看，这款卡尺采用了一体式主尺加滑动游标的结构，主尺上蚀刻有清晰的毫米级主刻度，游标框上对应设置了匹配0.02mm精度的副刻度，读数时通过主尺整毫米读数加上游标对齐刻度的小数部分，就能得到准确的测量值，不需要额外的数显模块供电，完全依靠机械结构实现精度保证，长期使用也不会因为电池亏电、电路受潮出现读数漂移的问题，日常维护只需要定期清洁测量面、给滑动导轨涂抹少量防锈润滑油即可，维护成本极低。

　　卡尺的测量爪做了针对性的结构区分，外侧的两个平面测量爪用于外径、外形尺寸的测量，刃口经过精磨处理，测量面的平面度、平行度都经过校准，贴合被测零件表面时不会出现间隙导致的测量误差；内侧的两个弧形测量爪用于内孔、内槽尺寸的测量，爪尖做了收窄处理，能够伸入直径较小的孔内完成检测，不会因为爪体过宽无法进入被测位置；卡尺尾部延伸的深度测杆，能够直接伸入台阶孔、盲孔的底部，测量孔的深度尺寸，测杆的端面与主尺端面保持齐平基准，测量时只要将主尺端面贴合在零件的基准面上，滑动游标让测杆端面接触到被测深度的底面，就能直接读取深度数值，不需要额外搭配深度尺使用。

　　在实际使用的安装边界与尺寸适配方面，这款卡尺的主尺长度覆盖了常用的0-150mm测量量程，能够满足绝大多数小型机械零件、五金配件、模具组件的测量需求，游标框与主尺的配合间隙经过精密调整，滑动时没有明显的旷量，也不会因为过紧出现卡滞，锁紧螺钉设置在游标框的上方，测量到需要保留读数的位置时，拧紧锁紧螺钉就能固定游标位置，方便将卡尺从难以直接读数的狭小空间内取出后再读取数值，避免在零件内部读数时出现视角偏差导致的读数错误。

　　在工装夹具的调试现场，维修人员经常需要用它来核对夹具定位块的间距、夹紧元件的行程尺寸；在五金零件的来料检验环节，质检人员可以快速抽检零件的关键尺寸是否在公差带范围内；在学生的金工实习实训中，它也是帮助学习者理解尺寸公差、精度概念的基础实操工具，相比高精度的千分尺，它的测量范围更宽、测量效率更高，相比数显卡尺，它的抗干扰能力更强，在有切削液、金属粉尘的加工环境里也能正常使用，不会因为粉尘进入电子部件出现故障。设计这款卡尺的三维模型时，重点还原了刻度线的排布逻辑、测量爪的形位公差配合关系、游标滑动的装配间隙，每个结构细节都参照实际量产的机械式游标卡尺测绘建模，主尺的刻度间距、游标的刻度格数都严格对应0.02mm的精度标准，测量爪的刃口角度、深度测杆的截面尺寸都和实物保持一致，能够用于机械测量课程的教学演示、加工场景的工艺模拟动画制作，也可以作为虚拟装配场景里的工具类模型使用，还原真实生产现场的工具配置情况。
