LM12UU直线运动滚动轴承结构设计

　　在做直线运动模组的选型校核时，LM12UU这类直线滚动轴承是绕不开的基础部件，很多刚入行的结构工程师容易把它和普通深沟球轴承混淆，实际上二者的受力场景、安装配合、运动轨迹完全不同。普通深沟球轴承主要承受径向旋转载荷，而LM12UU的核心作用是为光轴提供低阻力的直线往复运动支撑，在3D打印机的Z轴升降结构、小型桌面自动化设备的滑台进给、包装机械的推料杆导向、检测设备的探针位移机构里，都能看到它的应用身影。

　　从结构设计逻辑来看，LM12UU采用外圈套筒式整体结构，筒身设置多道环形保持架槽，内部的钢球沿保持架的滚道循环排布，当配套的12mm直径光轴穿过内孔做直线运动时，钢球在滚道内做循环滚动，将传统滑动摩擦的阻力大幅降低，同时保证运动过程中的同轴度。设计时首先要明确安装边界：这款轴承的外径为21mm，总长度30mm，两端的卡簧槽用于安装限位卡簧，防止轴承在安装座内出现轴向窜动，安装座的孔位公差建议取H7，和轴承外圈采用过渡配合，既不能过松导致运行时轴承外圈跟转，也不能过紧压坏外圈的薄壁结构导致钢球滚道变形卡滞。

　　实际选型应用中，要注意它的载荷特性：LM12UU主要承受径向载荷，允许的偏载力矩很小，所以在长行程的直线运动结构里，通常会成对使用两个同型号轴承，拉开两个轴承的安装间距，以此抵消运动过程中的倾覆力矩，避免钢球局部受力过大出现点蚀，缩短使用寿命。很多新手做结构时只装单个LM12UU做长行程导向，运行时很容易出现滑台卡顿、光轴拉伤的问题，本质就是没有考虑到单轴承的支撑刚度不足，偏载下钢球和滚道的接触应力超出设计阈值。

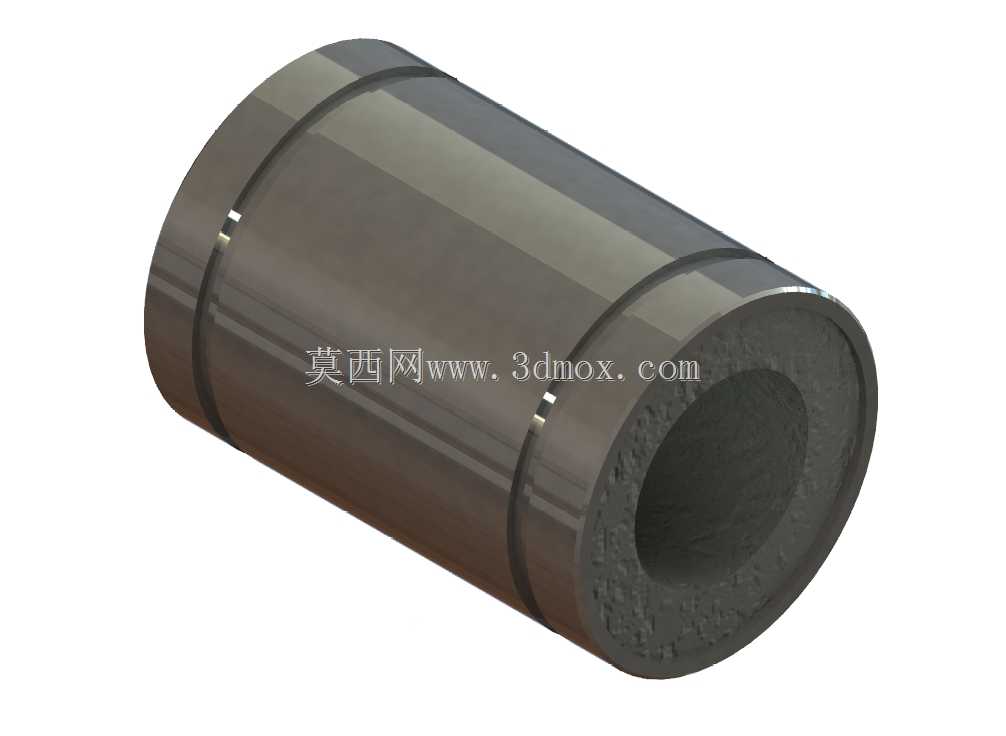

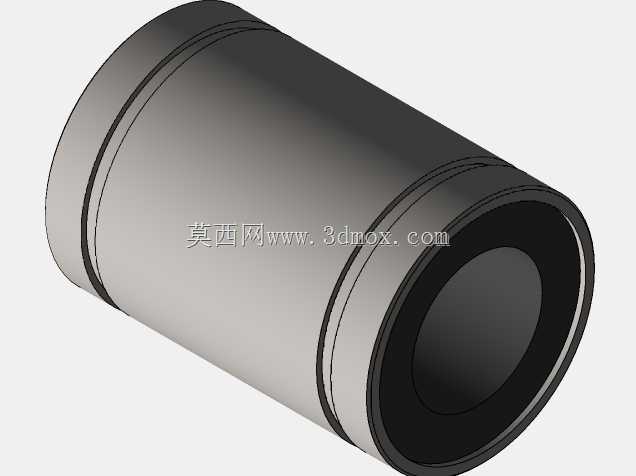

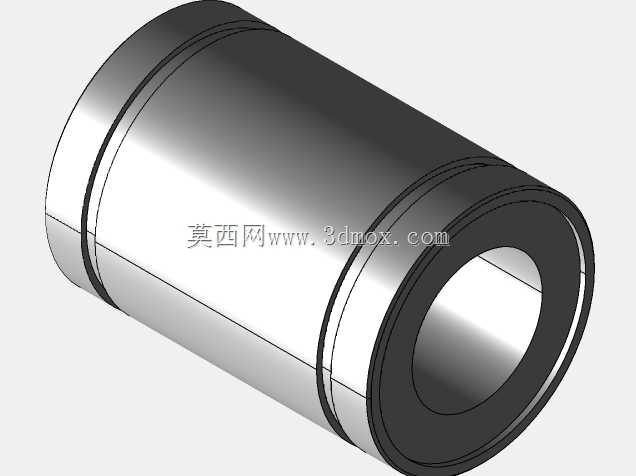

　　从建模细节来看，这款模型还原了轴承外圈的表面环形槽、两端的倒角结构，内孔钢球的排布位置、保持架的限位结构都做了等比例复刻，在做装配干涉检查时，可以直接导入装配体，验证安装座的孔位深度、卡簧槽的位置是否匹配，光轴穿入后是否和周边的传动件、结构件存在运动干涉。要注意的是，这类直线轴承在实际安装时，不允许敲击内孔传递安装力，必须通过压外圈端面的方式将轴承压入安装座，否则很容易导致内部钢球移位、保持架变形，直接造成轴承报废。

　　在不同的应用场景里，对轴承的预紧要求也有区别：比如在3D打印机这类对运动精度要求较高、载荷较小的场景，可以选择间隙稍小的精度等级，安装时不需要额外预紧，保证运动顺滑无卡顿即可；如果是在小型冲压送料机构这类载荷稍大、有一定冲击的场景，就需要选择预紧型的同尺寸轴承，消除钢球和滚道之间的间隙，提升运动刚度，避免送料过程中出现位置偏差。另外要注意，LM12UU必须配套表面硬度在HRC60以上的淬硬光轴使用，如果用普通冷拉圆钢做导向轴，运行很短时间就会把轴面磨出沟槽，同时轴承内部也会进入磨屑，加速钢球和滚道的磨损。

　　做结构设计时还要考虑润滑和密封的问题，这款标准轴承本身自带防尘密封圈，在普通无尘车间环境下使用时，只需要在装配时填充适量的锂基润滑脂，后续定期补脂即可满足长期运行需求；如果是在多粉尘的木工设备、粉体包装设备上使用，还需要在轴承外侧额外增加防尘毡圈，防止粉尘进入滚道内部，造成轴承卡滞。很多设备早期运行顺畅，使用两三个月后出现运动阻力变大、异响的问题，大多都是密封防护不到位，杂质进入轴承内部导致的。
