在桌面级熔融沉积成型3D打印机的热管理系统中,散热部件的选型与结构设计直接决定了设备长时间运行的稳定性,尤其是挤出头周边、步进电机驱动模块以及控制主板区域的散热需求,对风扇的风压、出风指向性、安装适配性都有明确的工程要求。这款涡轮结构的离心风扇,正是针对这类紧凑型电子设备的定向散热场景开发,区别于常规轴流风扇的轴向出风模式,它采用离心式风轮结构,能够在较小的安装空间内提供更高的静压,克服散热鳍片、狭窄风道带来的风阻,将冷却气流精准输送到需要控温的点位。

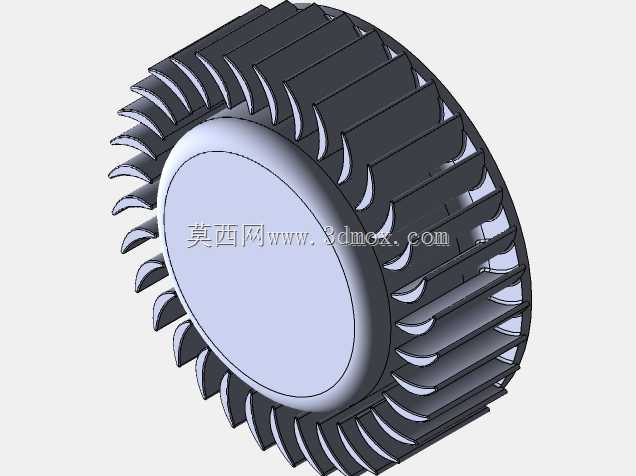

从实际使用场景来看,这类风扇除了适配Reprap i3架构的桌面3D打印机外,也可用于小型工控机箱、嵌入式设备散热模组、LED灯具散热单元等对安装厚度有严格限制的场景,它的出风方向沿风轮切线方向送出,不需要像轴流风扇那样预留轴向的进出风空间,能够在设备内部的狭窄夹层中完成气流组织,大幅提升紧凑空间内的散热效率。风轮的叶片采用前倾式曲面设计,每一片叶片的型线都经过气流走向优化,在相同转速下能够带动更多的空气流量,同时降低叶片切割气流产生的紊流噪音,避免设备运行时风扇噪音过大影响使用体验。

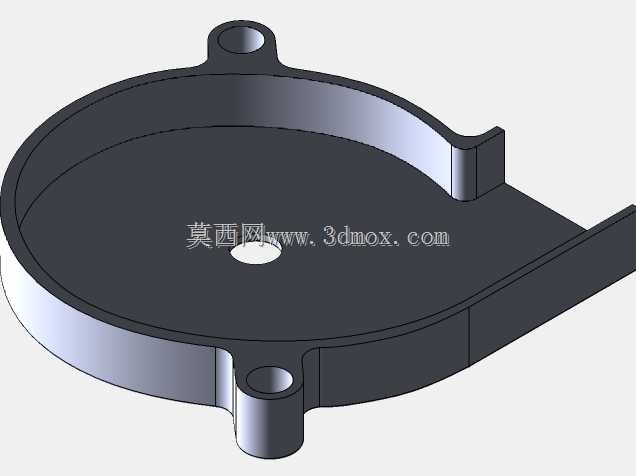

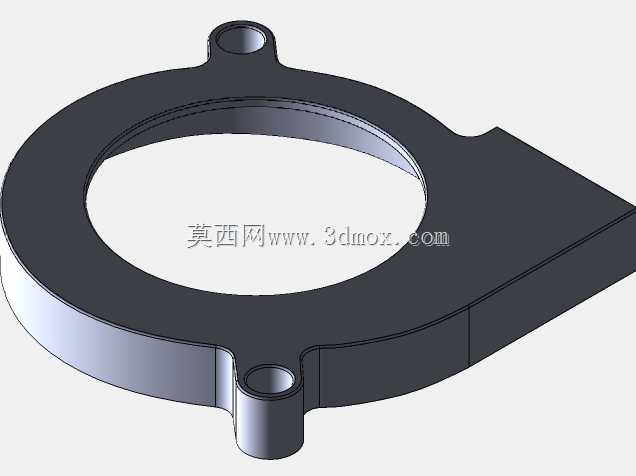

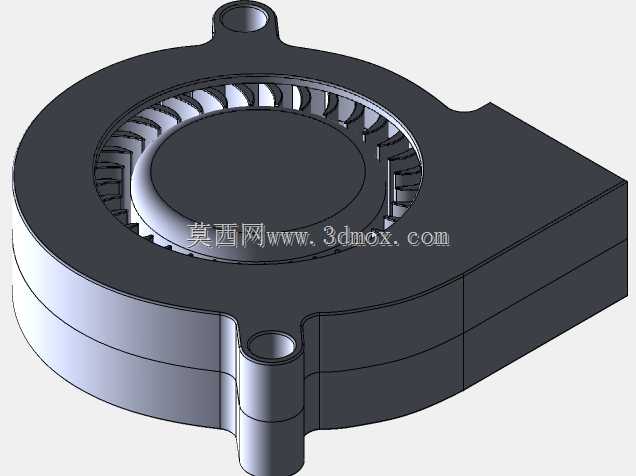

设计过程中,首先需要明确安装边界的约束,这类5015规格的风扇,整体外轮廓尺寸控制在50mm见方、15mm厚度的范围内,安装孔位的间距、孔径都匹配行业通用的安装标准,不需要额外设计转接件就可以直接替换同规格的市售成品风扇,降低设备的改造成本。风轮的中心轮毂部分做了圆弧过渡处理,既能够提升整体结构的刚性,避免高转速下叶片出现形变抖动,也能够引导进入风轮中心的气流平滑转向到叶片流道中,减少中心区域的气流涡流损失。风轮外圈的环形边框一方面可以约束气流的流动路径,避免气流从叶片外缘泄漏损失风压,另一方面也可以作为动平衡校正的加工基准,在生产装配时通过对边框局部的微量切削调整,将风轮的动平衡余量控制在合格范围内,降低运行时的振动量,延长配套无刷电机的使用寿命。
从结构细节来看,叶片的数量、相邻叶片的间距都经过匹配调校,既保证足够的气流驱动能力,也避免叶片过密导致风阻增大、电机负载过高的问题。叶片与中心轮毂、外圈边框的连接位置都做了圆角过渡,避免应力集中导致的叶片断裂问题,即使在长期高转速运行、环境温度存在一定波动的工况下,结构也能保持足够的强度。风轮的中心安装孔与无刷电机的输出轴采用紧配公差设计,装配后不会出现打滑、偏心的问题,保证动力传递的稳定性。
在三维建模过程中,这类风轮结构需要重点关注叶片曲面的光顺性,建模时先通过基准面绘制叶片的截面型线,再通过放样、阵列的方式生成整体叶片结构,之后对所有连接位置做圆角处理,最后校验整体的转动惯量、质心位置,确保质心落在转动轴线上,减少后续动平衡校正的工作量。同时需要预留足够的装配间隙,保证风轮在外壳内部转动时不会与壳体、电机端盖产生刮擦,间隙值控制在0.3-0.5mm之间,既不会因为间隙过大导致气流回流损失,也不会因为加工公差导致转动卡滞。
对于设备选型的工程师来说,这类离心涡轮风扇的优势在于小体积下的高静压输出,当散热路径中存在散热鳍片、防尘网等风阻较大的部件时,它的散热效果远优于同尺寸的轴流风扇,同时侧出风的结构也更方便在紧凑的设备内部布置风道,将气流引导到多个需要散热的点位。在3D打印机的应用中,它既可以用于挤出头热端的散热,保证喉管部位的温度低于耗材的玻璃化转变温度,避免耗材提前软化造成堵头故障,也可以用于打印过程中模型的快速冷却,让挤出的耗材快速定型,提升打印件的表面质量和尺寸精度。
