带安装底板重载万向脚轮结构设计

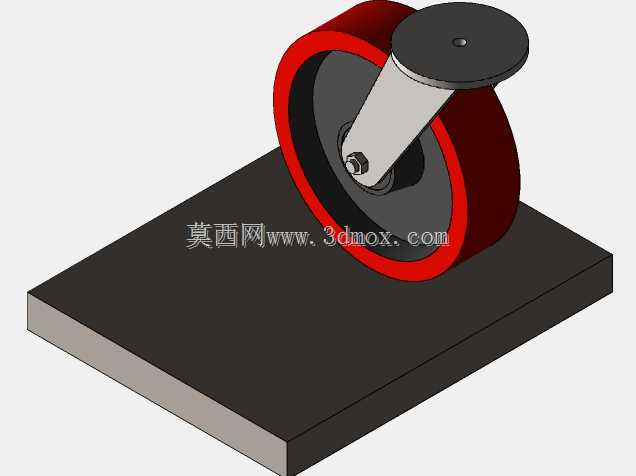

　　在车间周转工装、重型设备移动底座、仓储货架移位机构的设计场景中，脚轮作为直接接触地面的承载行走部件，其结构合理性直接决定了整套移动系统的使用寿命与操作顺畅度。本次设计的万向脚轮采用单轮配回转支架的经典结构，轮体部分选用高耐磨聚氨酯包胶材质，轮芯为金属支撑结构，既保证了轮面与地面接触时的缓冲性能，避免硬质地面被划伤，也能在额定承载下避免轮体发生过量形变，适配环氧地坪、水泥地面、钢板地面等多种工业常见地面工况。回转支架部分采用厚钢板冲压焊接成型，支架与轮体的连接轴处配置了耐磨轴套与推力轴承，可在承受垂直载荷的同时，保证转向动作的灵活度，避免重载下转向卡滞的问题。顶部的安装法兰为圆形平板结构，法兰面预留了标准安装孔位，

　　可直接通过螺栓与设备底座、工装底板进行刚性连接，安装时需注意法兰面与设备安装面的贴合度，避免因安装面倾斜导致轮体受力不均，出现偏磨现象。配套的安装底板为加厚钢板结构，可模拟脚轮实际安装后的受力状态，在进行静态结构分析时，可直接将底板设置为固定约束，在轮面施加对应方向的载荷与约束，即可完成轮体、支架、连接轴等部件的应力与形变校核。从设计思路上看，这款脚轮优先保证了承载能力与转向灵活性的平衡，轮缘的红色包胶层厚度经过反复校核，既不会因包胶过薄导致缓冲不足、金属轮芯磕碰地面，也不会因包胶过厚造成轮体滚动阻力过大，增加推移设备时的操作力。支架的弯折角度经过优化，使得轮体的回转中心与轮面接触点的偏移量处于合理区间，既保证转向时的回正趋势，

　　避免推行过程中轮体出现左右摆振，也不会因偏移量过大导致转向阻力矩过高，让操作人员在转向时需要施加过大的力。在安装边界方面，顶部法兰的安装孔位采用同心圆等距分布，适配市面上多数标准重型脚轮的安装尺寸，可直接替换同规格的老旧脚轮，无需对设备底座进行二次打孔加工。轮体的宽度与直径经过匹配设计，在保证足够接地面积、降低地面单位面积压力的同时，控制了脚轮整体的安装高度，避免设备安装后整体重心过高，影响移动过程中的稳定性。在实际应用中，这类脚轮通常四个为一组配套使用，安装时需保证四个脚轮的安装高度一致，避免出现单个脚轮悬空、其余脚轮过载的情况；若用于带刹车需求的场景，可在支架侧部加装对应的刹车组件，通过刹车片抱紧轮面实现轮体的锁止，

　　满足设备定点停放的需求。轮体与支架的连接轴采用防松螺母锁紧，长期使用过程中可定期检查螺母的锁紧状态，避免轴套磨损后出现轮体晃动的问题。在进行三维建模时，所有配合面的公差都按照机械设计手册的推荐值进行设置，轴与轴套的配合采用间隙配合，保证转动顺畅，安装法兰与支架的焊接部位做了圆角过渡处理，减少应力集中，提升支架的抗冲击能力，即使在设备推移过程中遇到小幅度的路面颠簸，也能通过支架的结构强度与轮面的缓冲性能吸收冲击载荷，避免连接部位出现开裂变形。
