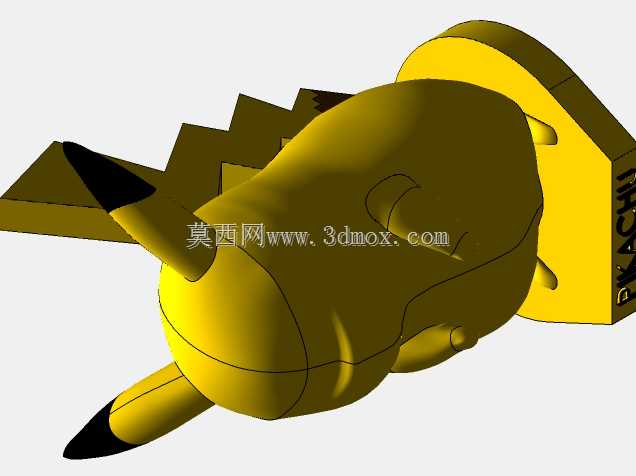

皮卡丘卡通形象三维立体造型设计

　　本次呈现的皮卡丘立体造型，在结构设计阶段优先考虑了实体打印与小批量复模的工艺适配性，整体采用一体化曲面构建逻辑，避免了零散碎面导致的打印层厚断层问题，所有曲面过渡均做了G1连续处理，在常规FDM打印0.2mm层厚设置下，无需额外打磨即可获得顺滑的表面质感。从实际应用场景来看，该造型可直接作为文创摆件的生产原型，也可嵌入文创展示装置作为视觉标识部件，适配桌面展陈、主题空间装饰、潮玩手办开发等多个落地场景。

　　设计过程中没有采用常规卡通建模的面片拼接方式，而是先通过草绘勾勒出皮卡丘侧身的核心轮廓线，以轮廓为基础做双向放样构建主体躯干曲面，再将耳朵、尾部闪电造型作为独立特征做布尔合并，所有特征连接处均做了R2-R5不等的圆角过渡，既还原了IP形象的软萌质感，也避免了尖锐棱角在后续生产、使用过程中出现的磕碰崩边问题。外形尺寸方面，整体控制在120mm80mm70mm的边界范围内，尾部闪电造型的最外端距离躯干主体的最大悬挑尺寸为35mm，建模时特意在尾部与躯干连接位置做了3mm的加厚处理，无需额外添加支撑结构即可保证打印过程中悬挑部分不会出现塌边变形，同时也能满足日常拿取时的结构强度要求，不会出现连接处断裂的问题。

　　从功能特性来看，该造型底部做了10mm*15mm的平面安装基准面，可直接通过双面胶或M2小螺丝固定在各类展示底座上，也可在底部预留的沉孔位置嵌入强磁块，适配磁吸展示场景。曲面构建时特意将所有外表面的拔模角度控制在1.5度以上，如果后续需要采用硅胶复模、小批量注塑的方式生产，无需额外修改模型即可直接开模，有效缩短了从数字模型到实体产品的转化周期。建模阶段还对模型的壁厚做了统一管控，实体打印时整体壁厚保持在2.5mm以上，空心打印时可将内壁厚度设置为1.2mm，既可以节省打印材料，也能保证成品的抗摔性能，满足日常把玩、展陈的使用需求。

　　在细节处理上，耳朵尖端的黑色部分采用独立曲面分区设计，后续上色时可直接通过曲面分色实现规整的色块边界，无需额外做遮罩处理，降低了后期涂装的操作难度。躯干表面的线条凹槽深度控制在0.3mm，宽度0.8mm，既可以清晰呈现皮卡丘的形象特征，也不会因为凹槽过深导致积灰难以清理。整个模型没有设置细小的悬空特征，所有凸起结构的根部均做了加强过渡，即使采用PLA、ABS等常规3D打印材料制作，也不会出现特征断裂的问题。如果用于金属3D打印制作金属质感的摆件，模型的曲面精度也能满足不锈钢、铝合金等材料的打印要求，无需额外修复破面、非流形几何等常见模型问题。

　　从结构设计的实用性角度出发，该造型没有为了刻意还原形象而牺牲生产适配性，所有设计细节都围绕落地生产的实际需求调整，比如尾部的闪电造型原本的尖角做了0.5mm的小圆角处理，既不影响视觉辨识度，也能避免生产过程中尖角位置出现填充不足、应力集中的问题。耳朵部分的悬挑长度为28mm，建模时将耳朵内部的填充密度引导区做了标识，切片时可针对性提高该区域的填充率，进一步提升结构强度。整体模型的重心落在底部安装基准面的中心位置，放置在平面上时不会出现倾倒问题，无需额外增加配重块即可稳定摆放。
