带16x2液晶屏的Arduino手持外壳结构

　　这款手持外壳结构主要面向嵌入式开发、现场调试类场景设计，适配Arduino Uno主控板搭配16x2字符液晶屏的硬件组合，可作为便携调试终端、小型数据采集装置、现场参数设置手持端的承载结构使用。在工业现场巡检、小型设备参数调试、学生电子创新实践、创客项目原型验证等场景中，这类集成了显示与主控的手持结构能够避免核心电路板裸露，减少现场粉尘、磕碰、接线拉扯带来的硬件损坏风险，同时一体化的手持造型能够提升长时间握持操作的舒适度，降低现场作业的疲劳感。

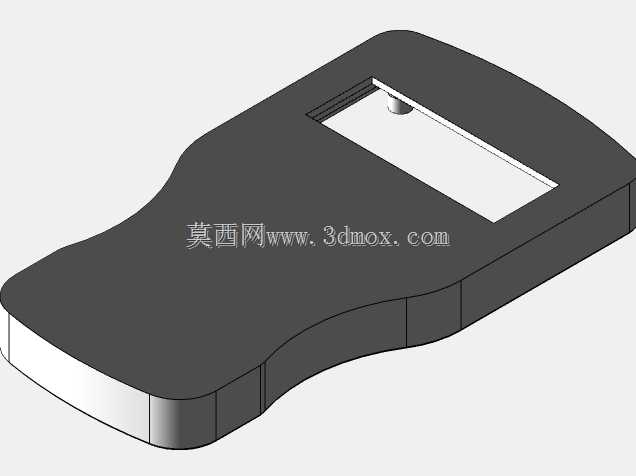

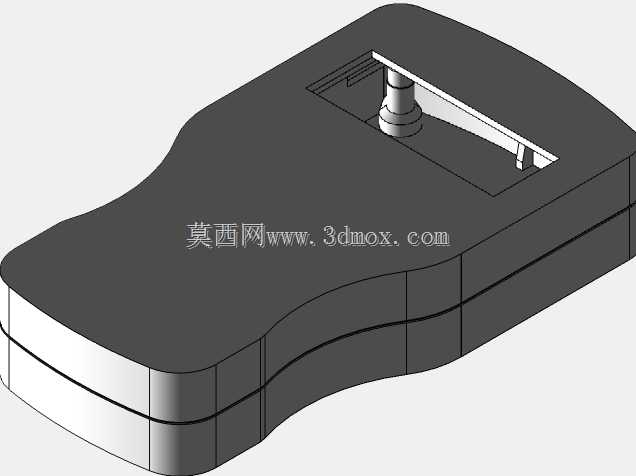

　　从功能特性来看，结构预留了16x2液晶屏的安装窗口，窗口位置匹配常规16x2字符屏的显示区域边界，屏幕安装位设置了限位凸台，能够限制屏幕前后窜动，同时预留了屏幕排线的走线路径，避免排线被壳体挤压造成接触不良。主控板安装区域对应Arduino Uno的固定孔位设置了支撑柱，支撑柱高度匹配电路板接插件的伸出长度，确保USB接口、电源接口能够从壳体对应位置露出，无需额外转接即可完成接线与程序烧录。壳体侧面的曲面造型完全贴合成年人手掌握持的自然弧度，边缘做了圆角过渡处理，没有尖锐棱角，长时间握持不会产生硌手的问题。

　　设计过程中优先考虑了3D打印的工艺可行性，删除了原参考设计中所有不必要的薄壁、悬空支撑结构与冗余装饰特征，将所有悬空角度调整到3D打印无需额外支撑的范围以内，大幅降低打印过程中的支撑材料消耗，同时减少后期去除支撑的工作量，避免支撑残留影响壳体表面质量与装配精度。壳体上下盖的配合面采用止口结构定位，配合间隙控制在0.2mm，既能够保证上下盖扣合后的定位精度，避免错位，也不会因为间隙过小导致打印后出现装配卡滞的问题，不需要额外做打磨修整即可完成装配。

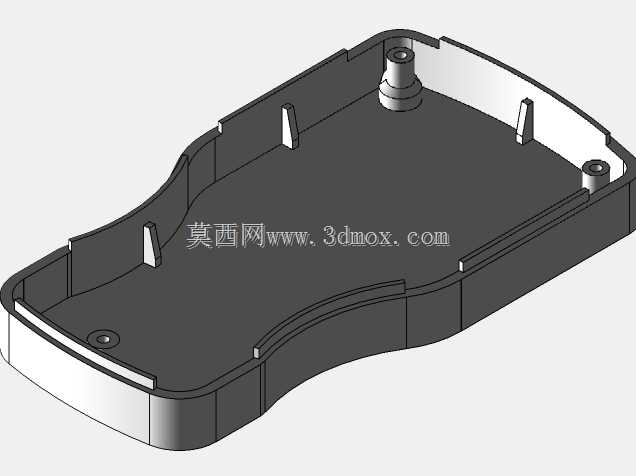

　　安装边界方面，壳体内部腔体尺寸完全匹配Arduino Uno标准板的外形尺寸，长度方向预留了USB接口与电源接口的伸出空间，宽度方向避开了板载排针的位置，不会出现排针与壳体内壁干涉的问题。屏幕安装位的深度匹配常规16x2液晶屏加背光板的总厚度，屏幕安装后表面与壳体外表面基本齐平，既不会出现屏幕凹陷导致的可视角度减小问题，也不会因为屏幕突出造成磕碰损坏。壳体上预留的按键安装位对应屏幕下方的操作区域，可根据实际需求加装功能按键，按键行程空间预留充足，不会出现按键卡滞的问题。整体壁厚统一设置为2mm，兼顾3D打印的结构强度与打印效率，既不会因为壁厚过薄导致壳体受力易裂，也不会因为壁厚过厚增加打印时间与材料消耗。在实际使用中，这款壳体能够直接适配标准Arduino Uno板与通用16x2字符液晶屏，不需要对电路板做额外修改即可完成装配，装配完成后可直接用于各类需要现场显示参数的便携电子项目，能够有效提升原型设备的完成度与耐用性，适合电子开发、教学实践、小型工业调试设备的快速原型搭建使用。
