树莓派控制板集成式多器件固定安装支架

　　在小型桌面级移动机器人、嵌入式控制实训台、小型自动化检测模组这类集成度要求极高的设备开发场景中，多器件堆叠安装的干涉问题、走线杂乱问题、后期维护拆装不便的问题一直是结构设计阶段的高频痛点。这款集成式安装支架正是针对这类场景开发的结构化固定方案，核心解决嵌入式控制板、供电单元、驱动模块、信号转换模块的集中安装需求，避免零散安装带来的结构冗余与装配误差。

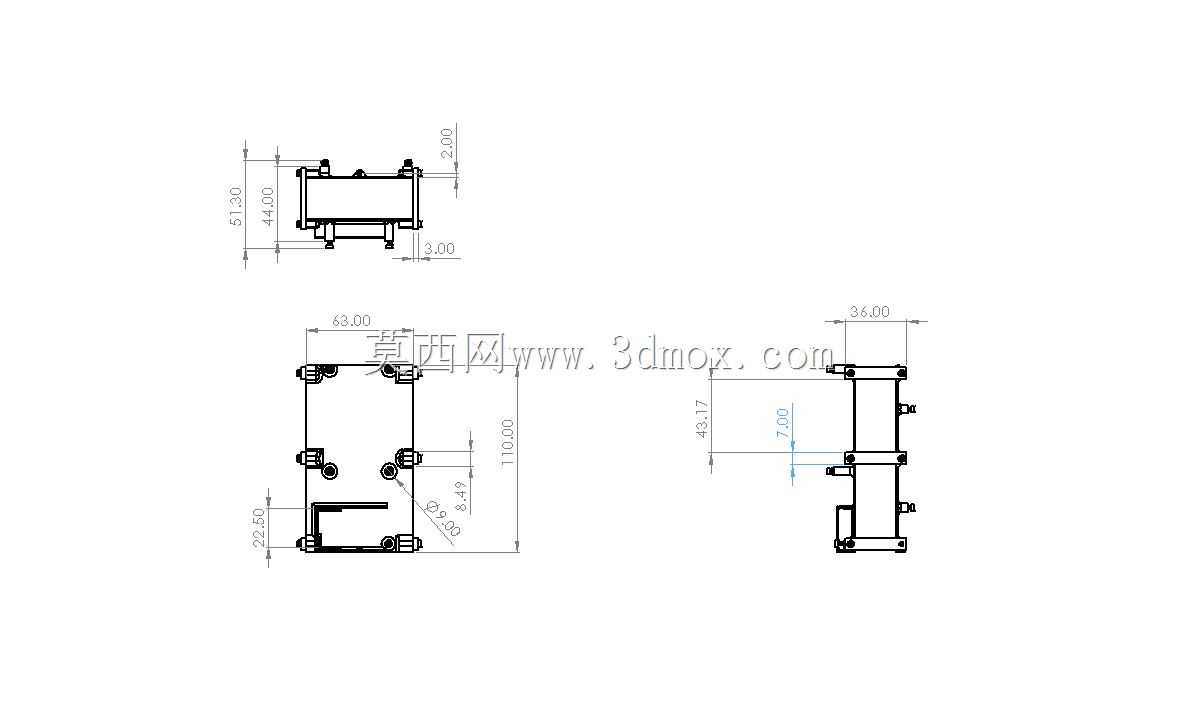

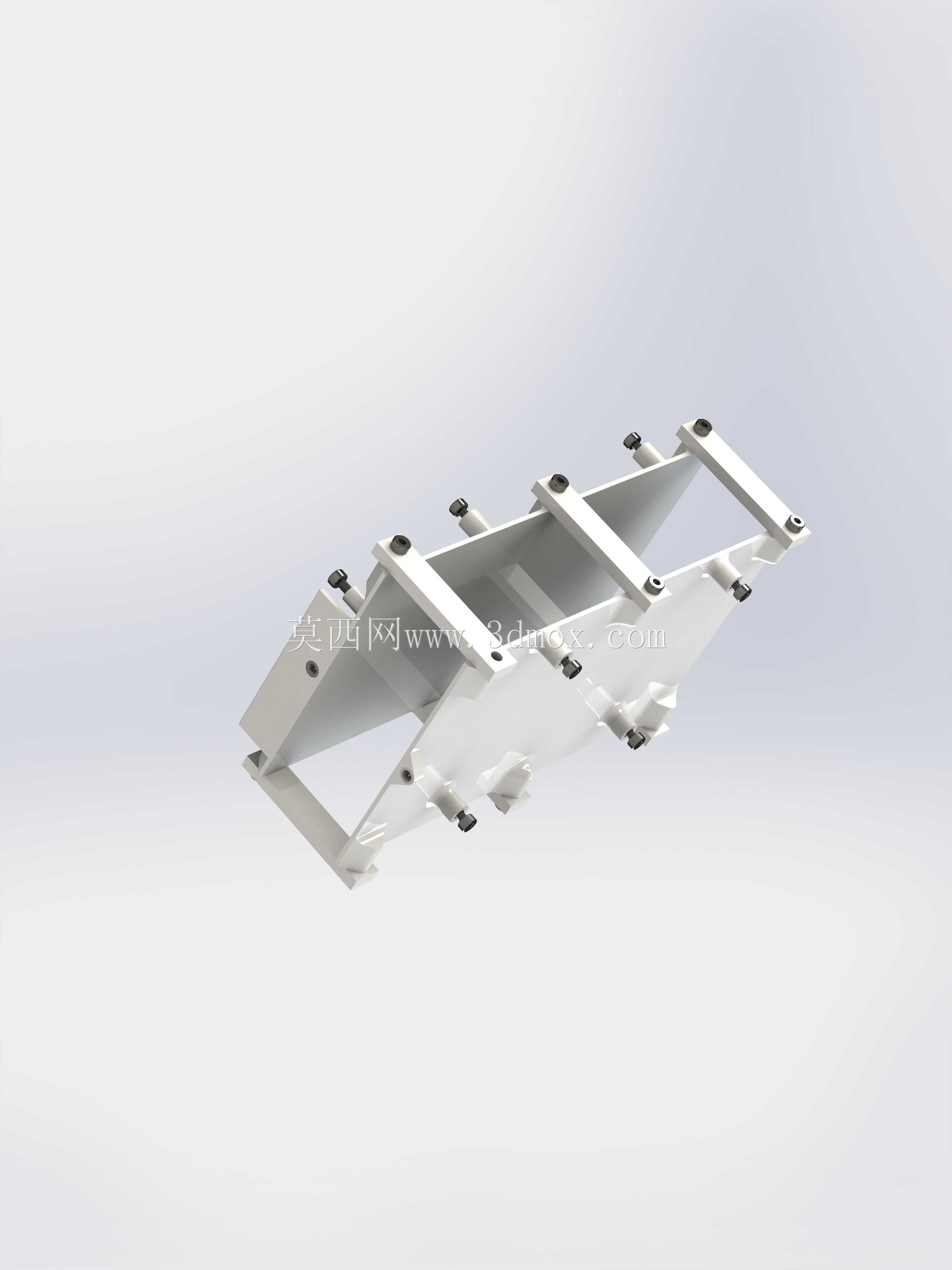

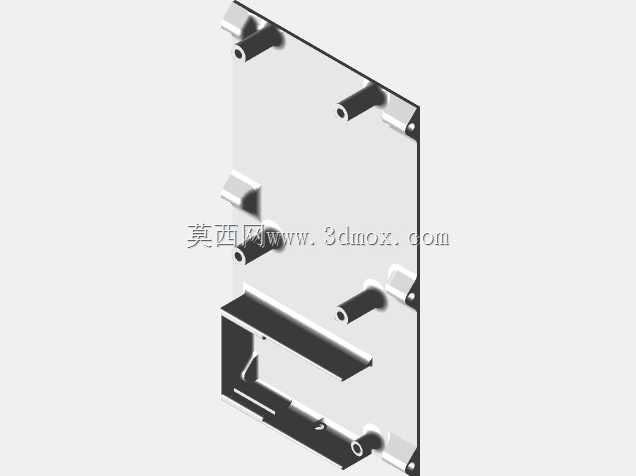

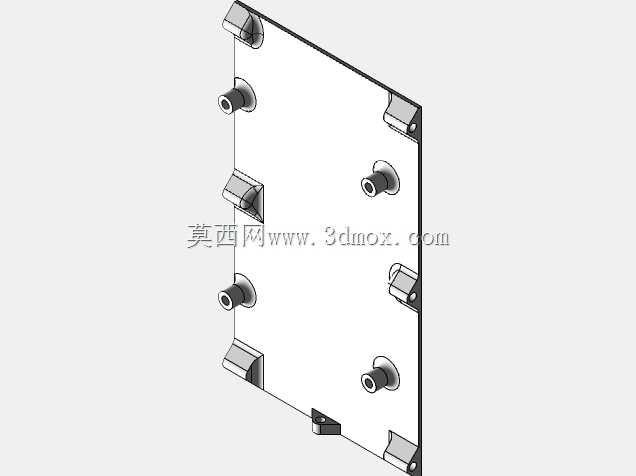

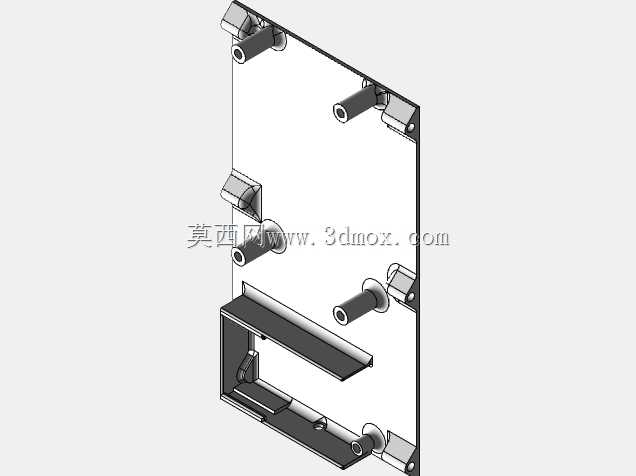

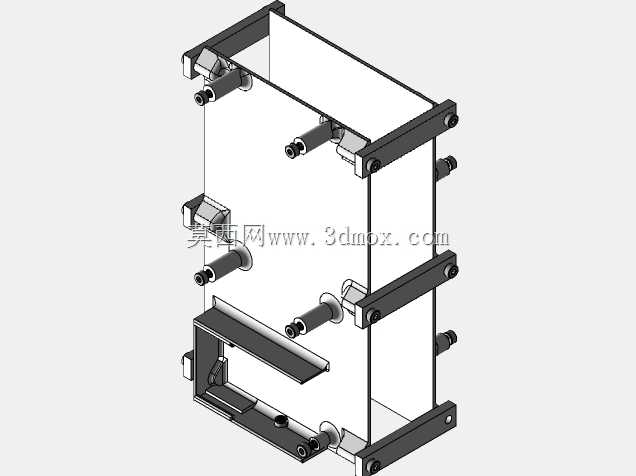

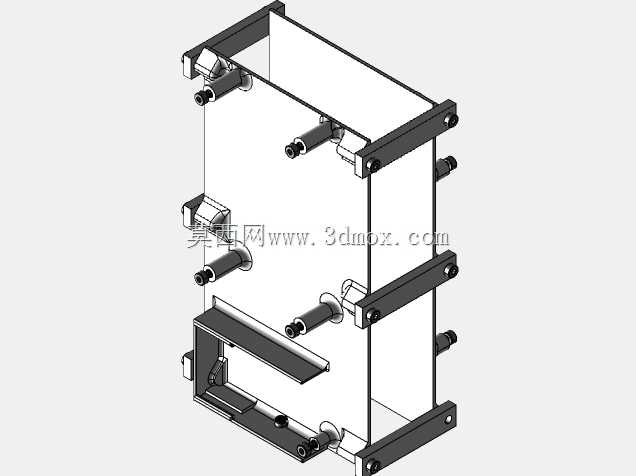

　　从实际使用场景来看，这类支架常应用于轮式教育机器人底盘上层安装位、桌面级机械臂的控制舱内部、小型AGV的电控仓集成安装，能够在有限的安装空间内完成四类核心器件的分层固定，不需要额外设计多个独立安装座，大幅压缩电控部分的整体占用体积。支架采用分体组合式结构，分为前部安装段与后部安装段两个主体部分，两段之间通过定位凸台与螺丝孔位实现精准对接，安装时可以根据实际搭载的器件尺寸微调垫片的安装位置，适配不同厚度的电池、不同版型的控制板，不需要重新加工支架主体，大幅提升了方案的适配灵活性。

　　设计阶段充分考虑了嵌入式器件的安装边界：针对树莓派、Arduino这类标准开源控制板，预留了对应安装孔位与接口避让空间，不会遮挡USB、HDMI、GPIO等常用外接接口，调试时不需要拆下控制板即可完成接线与程序烧录；针对12V规格的锂离子电池组，设计了带限位挡边的安装槽，侧面预留走线缺口，电池供电线可以直接从缺口引出连接到直流转换器，避免走线与其他运动部件产生干涉；针对直流转换器、电机控制器这类功率器件，安装位预留了散热间隙，器件底部与支架平面之间保留3mm的空气流通空间，避免长时间工作时热量堆积影响器件寿命；针对伺服总线链接器这类外接通讯部件，在支架侧端设计了开放式安装位，外接伺服的线材可以直接从侧端引出，不需要在支架上额外开设过线孔。

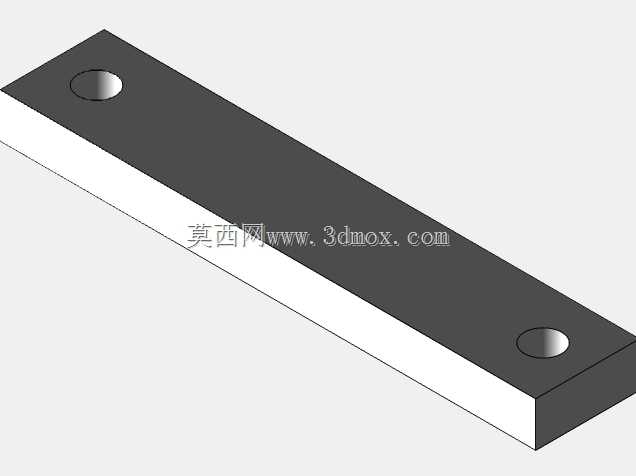

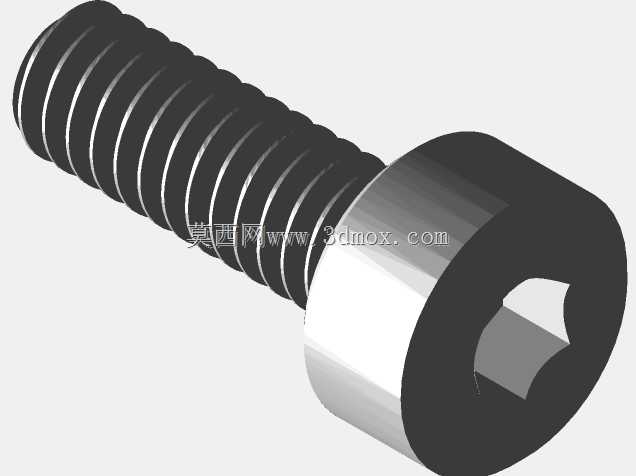

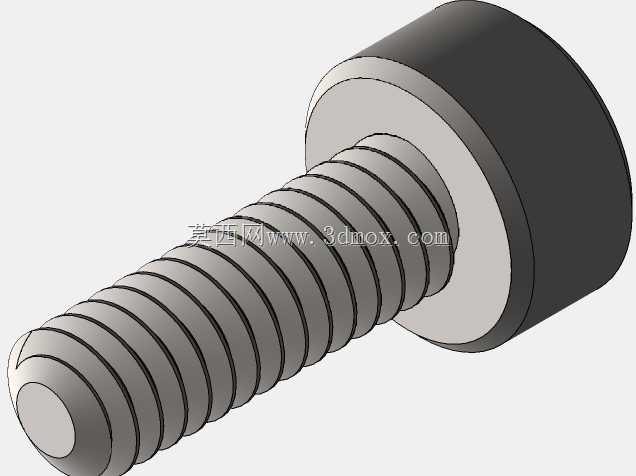

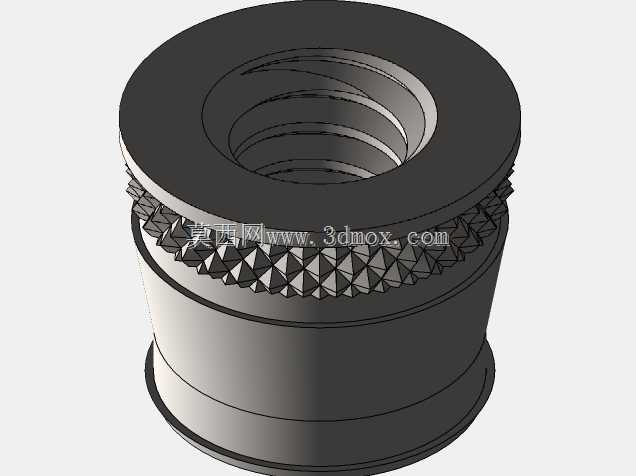

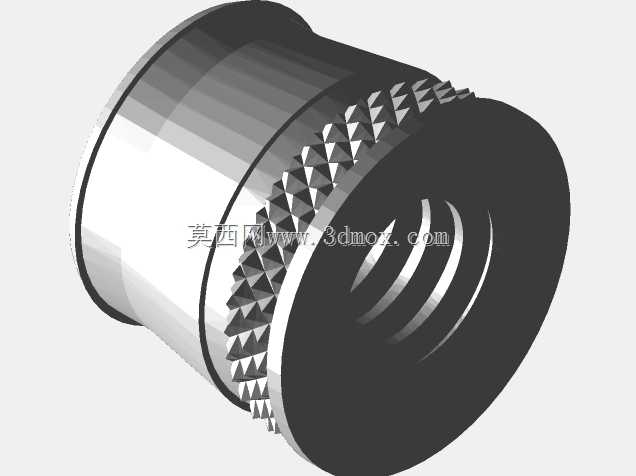

　　安装固定逻辑上，支架整体采用M2规格的螺丝嵌入件作为标准连接接口，所有安装孔位均适配通用五金件规格，不需要定制特殊规格的紧固件，现场装配时可以直接使用标准M2螺丝完成所有器件的固定，降低装配的物料成本与准备周期。支架底部预留了四个贯穿式安装孔，可以直接固定在机器人底盘、设备安装基板或者型材框架上，孔位间距兼容标准20mm铝型材的安装槽尺寸，不需要额外制作转接板即可完成整体固定。垫片采用可调式设计，每个安装位的垫片都可以沿着支架上的导向槽滑动调整位置，当更换不同尺寸的电池或者控制板时，只需要松开垫片的固定螺丝调整到对应位置再锁紧即可，不需要对支架主体进行二次加工，适配不同项目的器件选型需求。

　　从结构强度角度考虑，支架主体采用薄壁加筋的设计思路，在保证整体重量较轻的前提下，安装面的平面度控制在0.2mm以内，避免控制板安装后出现翘曲导致的引脚虚接、接触不良问题。所有孔位的边缘都做了倒角处理，安装时不会刮伤器件的外壳或者线材表皮，降低装配过程中的器件损坏风险。走线空间的设计上，不同器件的安装位之间预留了统一的走线路径，电源线、信号线、伺服控制线可以沿着支架的加强筋内侧排布，通过扎带固定在预留的扎带孔位上，避免线材散乱缠绕，后期维护排查线路时可以快速区分不同功能的线材，提升检修效率。

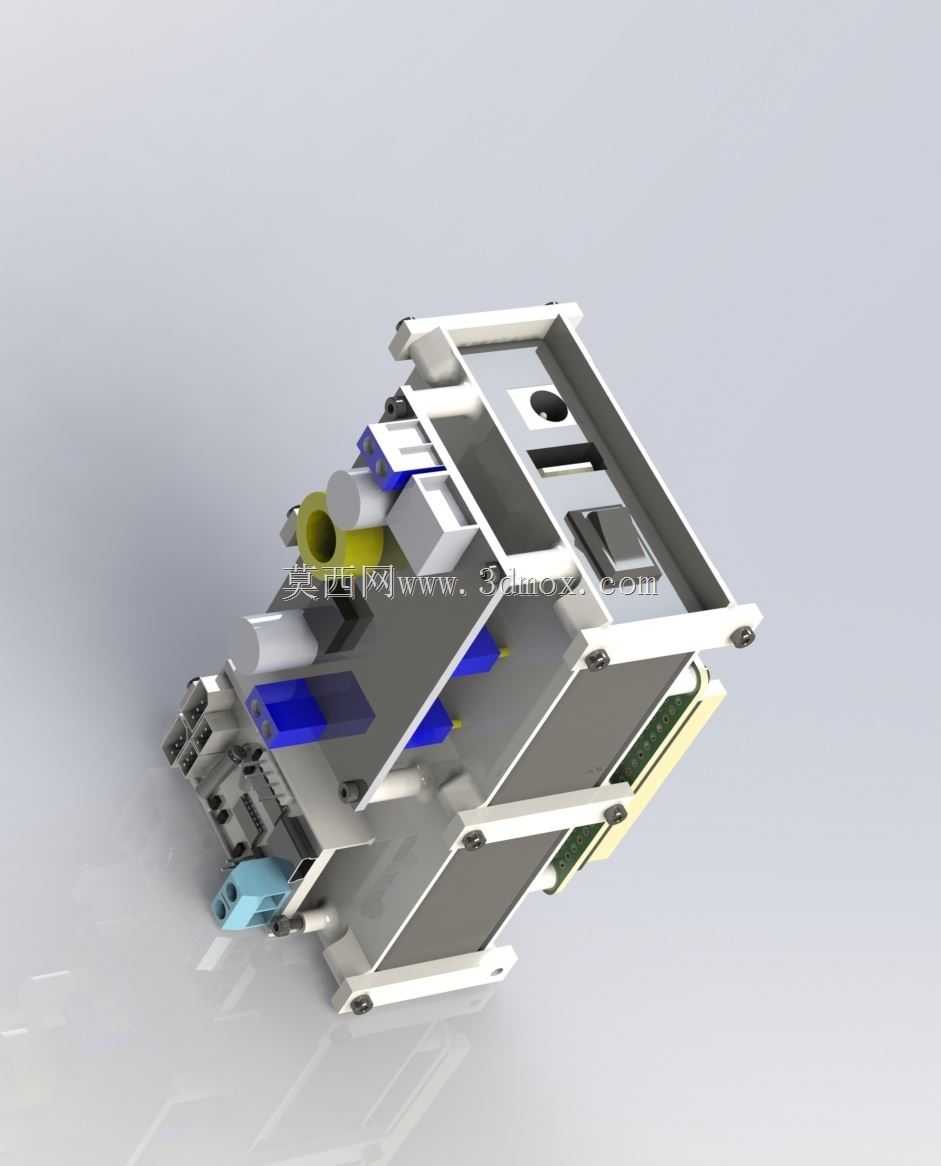

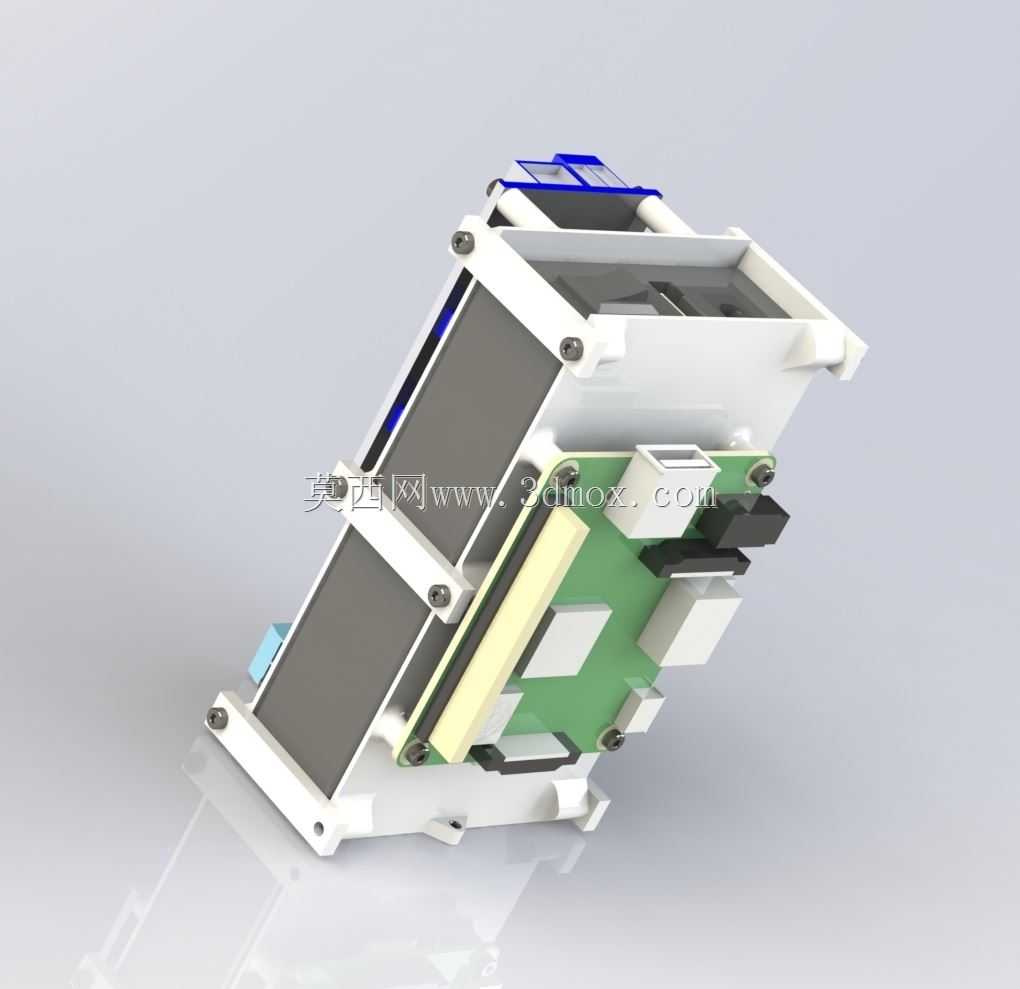

　　在实际项目验证中，这款支架可以同时完成单块树莓派3系列控制板、一块12V3000mAh规格的锂离子电池组、一个直流转换模块、一个电机伺服控制器的集中安装，整体安装完成后的电控部分整体体积比采用零散安装座的方案缩小40%左右，整体装配时间缩短60%，同时器件之间的散热间隙充足，连续8小时满负载运行时，控制板与功率器件的温度都保持在合理工作区间内，不会出现过热降频的问题。针对不同的项目需求，支架的分体式结构还可以单独使用前部或者后部段，比如只需要固定控制板与电池的小型项目，可以只安装前部段，进一步压缩安装空间，适配更多轻量化的设备场景。
