BSG20滚珠螺母支撑固定座结构设计

　　在直线传动模组、数控进给轴、精密滑台这类需要将旋转运动转化为直线往复运动的机械结构中，滚珠丝杠副的支撑固定一直是影响传动精度与运行稳定性的核心环节，这款BSG20规格的滚珠螺母支架，正是针对公称直径20mm的滚珠丝杠副配套设计的螺母端固定承载部件，区别于常见的丝杠两端支撑座结构，该部件直接作用于滚珠螺母本体，为螺母提供刚性安装基准，将螺母的推力均匀传递到移动负载平台上，避免螺母直接与安装面接触带来的应力集中、装配同轴度偏差问题。从实际应用场景来看，这类支架广泛出现在中小型数控车床的X/Z轴进给结构、桌面级自动化点胶设备的移动滑台、3C产品组装线的直线搬运模组、激光切割设备的小幅面进给轴中，尤其适合安装空间紧凑、

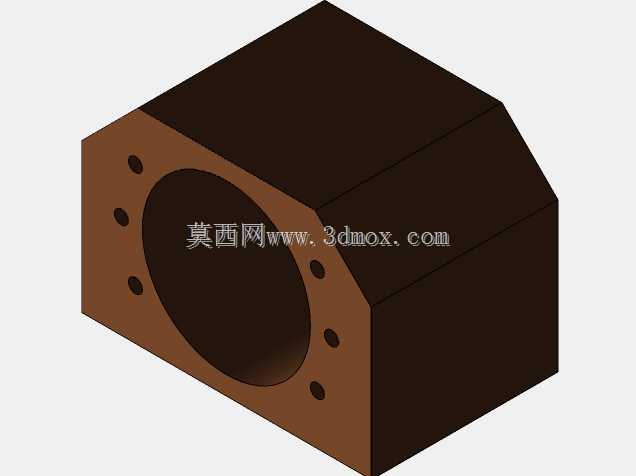

　　无法通过加长螺母法兰实现多点固定的紧凑化传动布局，能够在有限的安装空间内为滚珠螺母提供足够的夹持刚性，抵消丝杠高速回转时螺母受到的径向倾覆力矩，减少螺母在往复换向过程中的微幅窜动。从结构设计思路来看，该支架采用整体式块体结构，主体承载部分为方正的切削加工块体，靠近螺母安装侧设计有与滚珠螺母外径匹配的圆形沉孔，沉孔周围均匀分布6个螺栓过孔，对应滚珠螺母法兰端的安装孔位，装配时可将滚珠螺母整体嵌入沉孔内，通过内六角螺栓从支架侧穿入锁紧螺母法兰，这种嵌入式安装结构相比传统的法兰面贴合安装，能够额外提供径向的定位约束，不需要额外加工定位止口就能保证螺母与支架的同轴度，降低安装面的加工精度要求。支架的顶部做了斜切倒角处理，并非单纯的工艺倒角，

　　而是为了避让滑台移动过程中可能遇到的周边管线、传感器安装支架，减少结构的无效外轮廓尺寸，避免运动干涉。支架的其余几个立面均为平整加工面，可根据实际安装需求选择任意立面作为与移动负载的连接面，适配不同方向的负载安装需求，不需要额外加工转接板。从安装边界与尺寸适配角度来说，该支架的圆形安装孔适配20规格滚珠螺母的标准外径，周围的安装孔位孔距符合常规TBI、上隆等主流厂商2010、2005规格滚珠螺母的法兰安装尺寸，不需要二次扩孔或改孔就能直接配套使用；支架的整体外轮廓宽度与高度控制在紧凑范围内，适配20规格丝杠常用的200mm以内行程的小型滑台安装空间，安装孔的沉头深度经过匹配设计，螺栓锁紧后头部不会突出支架表面，

　　不会在移动过程中刮蹭周边的导轨防护罩、拖链等部件。在功能特性上，整体式的块体结构相比拼接式的螺母固定座拥有更好的抗振性能，在丝杠高速往复运动、频繁换向的工况下，不会出现拼接螺栓松动带来的定位精度漂移，均匀分布的6个连接螺栓能够将螺母受到的轴向推力均匀分散到整个支架端面上，避免局部应力过大导致的支架变形，即使在频繁加减速的进给工况下，也能保持螺母与丝杠的同轴度稳定，减少滚珠的偏载磨损，延长丝杠副的整体使用寿命。在实际选型装配过程中，使用该支架不需要对滚珠螺母做任何改装，只需要将螺母穿入支架的沉孔内对齐孔位锁紧螺栓，再将支架整体固定到移动工作台上即可，相比直接将螺母法兰锁在工作台面的安装方式，这种结构能够降低工作台面的加工精度要求，即使工作台面存在小幅的平面度误差，支架的嵌入式结构也能补偿部分偏差，避免螺母安装时出现别劲、卡滞的问题，同时支架本身的块体结构还能作为行程限位的碰撞基准，在滑台两端的硬限位触发时，可直接通过支架侧面接触限位缓冲块，不需要额外在工作台上安装限位撞块，进一步简化滑台的整体结构设计。
