轴用开口式卡紧限位弹性挡圈结构

项目分类:通用机械零部件 发布时间:2024-05-24 ID:754020

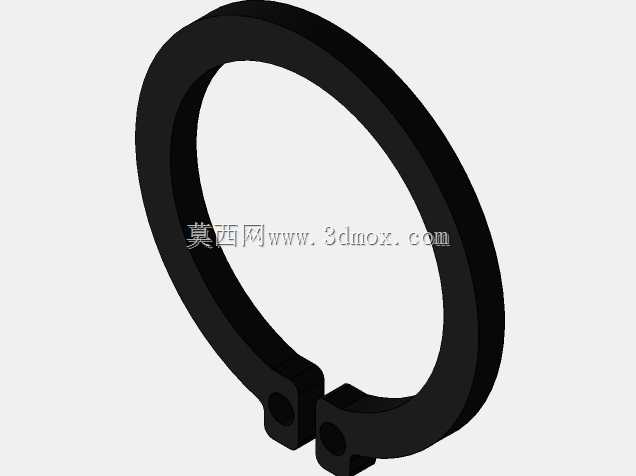

  • 轴用开口式卡紧限位弹性挡圈结构

  这类开口弹性环是机械传动结构里极为常用的轴向限位元件,日常在各类变速箱、液压泵组、电机输出轴、输送机辊筒、机床主轴组件里都能见到它的身影,核心作用是卡在轴身预设的环形凹槽内,阻挡套在轴上的轴承、齿轮、衬套、链轮等零件发生轴向窜动,避免传动副错位、轴承跑圈、齿轮啮合偏移这类常见故障。和传统的轴端挡板、圆螺母锁紧结构相比,它不需要在轴端加工螺纹孔或者预留足够的锁紧安装空间,占用的轴向尺寸极小,对于紧凑化设计的传动腔体来说,能大幅缩减整体结构的轴向长度,降低设备整体的体积冗余。

  设计这类弹性环的时候,首先要匹配对应安装轴的公称直径,环体的开口尺寸要兼顾装配便利性和卡紧后的限位可靠性,开口处的两个小圆孔是专门为卡簧钳设计的受力点位,装配时用卡簧钳的两个钳头插入孔内,施力将环体撑开至内径略大于轴径,就能顺利套入轴上的对应卡槽位置,撤去外力后环体依靠自身弹性回缩,牢牢卡入槽内,环体的径向厚度要和卡槽的深度匹配,确保卡入后环体外缘高出轴面的尺寸足够挡住被限位零件的内圈端面,同时又不会因为凸出量过大和周边的旋转零件发生刮蹭。环体的截面通常采用矩形截面,和被限位零件的端面接触面积更大,单位面积的承压更小,长期受轴向冲击载荷的时候不容易出现压溃、变形的问题,材质一般选用弹簧钢经淬火回火处理,保证足够的弹性和疲劳强度,在反复拆装或者长期受交变轴向力的工况下也不会发生断裂、松弛失效。

  实际选型应用的时候,要先确认被限位零件的最大轴向窜动允许量,再对应选择环体的厚度,厚度越大的环体能承受的轴向载荷越高,适合重载冲击的工况,比如破碎机的转子轴、重型输送机的驱动辊轴位置,就要选用厚度更大、刚性更强的弹性环;而精密仪器、小型伺服传动结构里,选用薄型弹性环即可满足限位需求,同时能进一步压缩安装空间。安装槽的加工精度会直接影响弹性环的使用寿命,槽的侧壁要和轴身保持垂直,槽底的圆角不能过大,否则环体卡入后无法贴紧槽壁,受轴向力的时候容易被挤出槽位;槽的宽度要略大于环体的厚度,预留微小的活动余量,避免环体在槽内被卡死失去弹性补偿能力。在有腐蚀环境的工况下,比如化工设备、户外工程机械上使用的弹性环,还会做表面发黑、镀锌甚至不锈钢材质的处理,避免长期锈蚀导致环体弹性下降、断裂脱落。

  建模的时候要重点还原开口处的安装孔位、环体的截面弧度以及开口处的间隙尺寸,要考虑实际装配时的形变余量,环体内径和轴槽底径的配合要符合公差要求,不能出现过盈量过大导致装配时环体被撑裂,也不能间隙过大导致卡紧后松旷。很多新手设计的时候容易忽略环体开口处的应力集中问题,两个安装孔的边缘要做微小的倒角处理,避免反复撑开装配的时候孔位边缘出现应力裂纹,环体的内外圆边缘也要做轻微的去毛刺处理,防止装配时刮伤轴面或者零件内圈。在做装配仿真的时候,要模拟环体撑开套入轴槽的全过程,确认环体在最大撑开量的时候应力不超过材料的屈服极限,避免装配过程中发生塑性变形导致失效。
