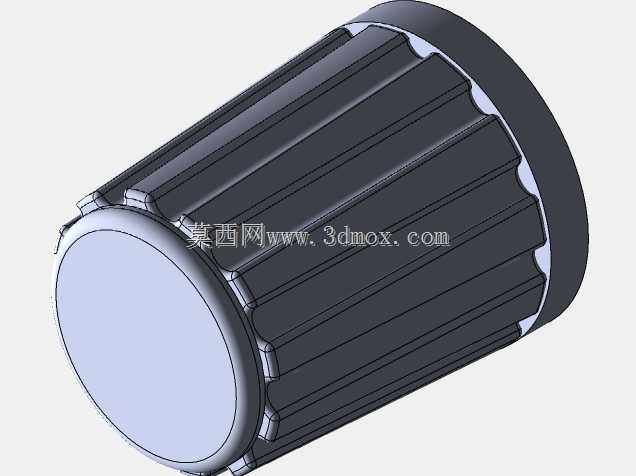

竖纹防滑圆柱式调节旋钮结构设计

　　这类竖纹圆柱旋钮在工业操控场景里的适配范围极广，小到桌面测试仪器的参数调节工位，大到生产线旁的设备操作面板、小型机电设备的手动调节端，都能看到这类结构的身影。和光面圆柱旋钮不同，这款旋钮的外圆周做了等距分布的竖向直纹防滑结构，每道凸棱的边缘都做了微小的圆弧过渡，既不会在操作人员拧动时硌手，也能在手部有少量油污、汗液的工况下保持足够的静摩擦力，避免调节时出现打滑、拧不动的情况，尤其是戴薄款劳保手套操作时，竖向纹路的咬合感比网纹、斜纹结构更适配直线拧动的施力方向，不会出现纹路卡滞手套纤维的问题。从结构设计逻辑来看，这款旋钮采用一端封闭的盲孔圆柱结构，封闭端做了平整的圆形端面，既可以在端面上激光雕刻调节刻度、档位标识，

　　也能避免安装后内部的连接轴外露积灰，适配有一定防尘要求的设备安装场景。筒身的壁厚做了均匀化处理，所有竖向防滑凸棱和筒身主体是一体化结构，不管是采用机加工方式切削铝棒制作，还是采用注塑工艺批量生产，都能保证壁厚一致，减少注塑件的缩痕、机加工件的应力变形问题。安装边界上，这款旋钮的内孔适配常规的D型截面调节轴，开口端的内边缘做了导向倒角，安装时不需要刻意对准轴位，顺着倒角就能把旋钮推到安装位，配合侧面的顶丝孔就能完成轴向固定，不需要额外的卡扣、压盖结构，拆装维护时只用松开顶丝就能直接拔下，日常检修更换的效率很高。尺寸设计上，旋钮的外径控制在单手握持舒适的区间，筒身长度和外径的比例接近1:1，既不会因为筒身过短导致捏持施力的接触面积不足，

　　也不会因为筒身过长占用过多的面板安装空间，安装后突出面板的长度刚好能让操作人员的拇指和食指捏住旋钮两侧完成拧动，不会和面板上的其他相邻操控件产生干涉。在实际设备选型时，这类旋钮常被用在电位器调节、气路阀门开度微调、小型设备的档位切换场景，竖向直纹的结构在长期使用后不容易积攒灰尘、油污，日常清洁时只用干布顺着纹路擦拭就能清理干净，比带凹槽、异形纹路的旋钮更适配车间、实验室这类需要定期清洁设备表面的场景。封闭端的平整端面除了刻印标识，也可以根据需求加装硅胶防滑垫，当旋钮被按动作为按键使用时，能缓冲按动的冲击力，避免硬接触产生的异响和磨损。从建模逻辑来看，这款旋钮的结构完全采用参数化草图驱动，先绘制端面的圆形轮廓，再通过拉伸生成基础筒体，

　　之后在圆周方向阵列竖向的防滑凸棱，所有凸棱的尺寸、间距都可以通过参数调整，适配不同外径、不同长度的旋钮设计需求，修改尺寸时只需要调整对应的参数值就能快速生成新的结构，不需要重新绘制草图，能大幅缩短同系列不同规格旋钮的设计周期。结构上所有的棱边都做了R0.3到R0.5的圆角处理，既避免了加工时出现锐边毛刺，也能提升日常操作的触感，不会因为边缘过于锋利划伤操作人员的手部。内孔的尺寸公差按照过渡配合设计，和D型轴配合时不会出现松旷晃动的问题，调节时的转动手感均匀，不会有卡顿、虚位的情况，能保证调节参数时的精度，尤其是在微调小量程参数的场景下，均匀的转动阻尼感能帮助操作人员精准控制调节量，不会因为旋钮和轴之间的间隙导致调节量出现偏差。
