法兰式手动水控制阀结构设计方案

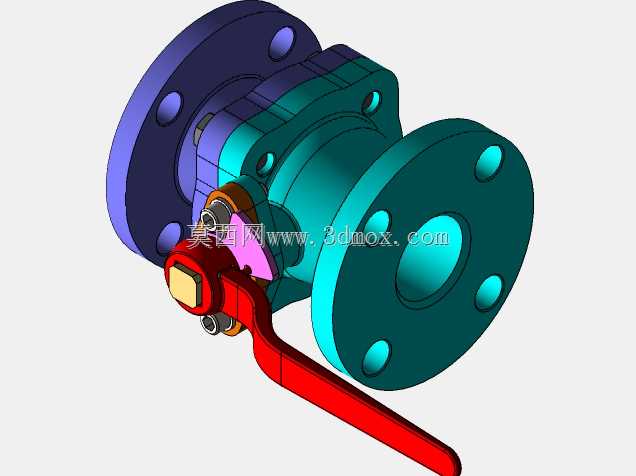

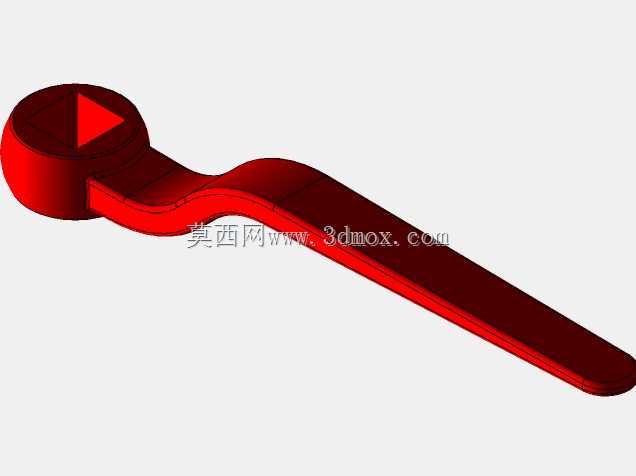

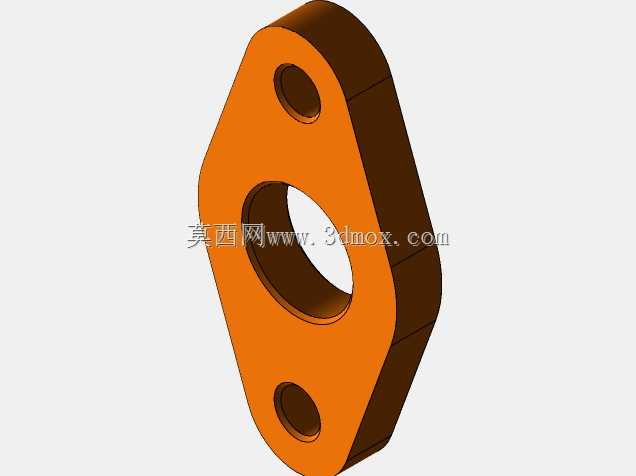

　　这款手动水控制阀主要面向民用建筑供水、工业循环水系统、小型水处理管路的通断控制场景，在日常供水管网、设备冷却循环支路、农田灌溉支管等工况中，可通过手动操作快速实现管路介质的通断切换，无需额外配置气动或电动驱动组件，适配无外接动力源的现场安装环境，后期维护成本远低于自控类阀门。从功能特性来看，该阀采用法兰连接结构，两端法兰均设置均匀分布的螺栓过孔，可直接与同公称通径的管路法兰对接，密封面采用平面密封形式，搭配适配的密封垫片即可满足1.6MPa及以下压力等级的水介质密封要求，操作端采用加长杠杆式手柄，操作力矩经过结构优化，单人无需借助加力杆即可完成启闭动作，手柄端部设置防滑结构，带水操作时也能保证足够的摩擦力，避免操作滑脱。

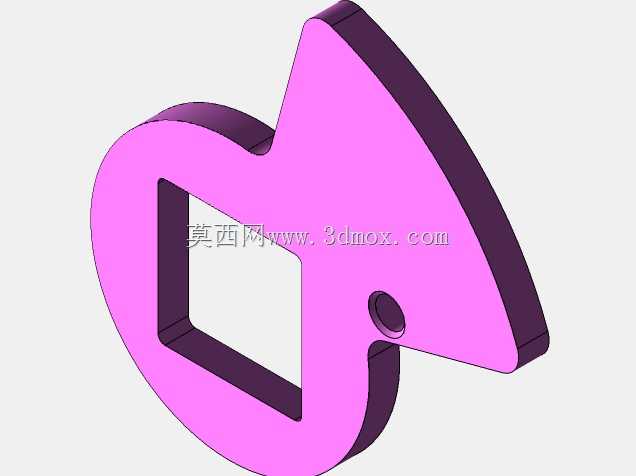

　　设计过程中优先考虑了现场安装的边界兼容性，两端法兰的螺栓孔中心距、法兰厚度、密封面外径均遵循通用管路法兰的尺寸规范，可直接替换同通径的现有法兰式手动阀，无需对原有管路进行切割改道，阀体流道采用等径直通结构，介质流经阀体时的压损远小于直角式截止阀，可降低管路系统的输送能耗，减少长期运行的动力损耗。结构设计上，阀芯采用旋转式启闭结构，通过手柄带动阀芯旋转90度即可完成全开到全关的行程，相比多回转的截止阀操作行程更短，启闭效率更高，阀芯与阀体之间设置多重密封结构，沿阀杆轴向设置两道密封填料，可有效避免介质沿阀杆位置出现外漏，阀杆与手柄的连接位置设置凸轮锁紧结构，当阀门处于全开或全关位置时，凸轮结构可自动卡入定位槽，

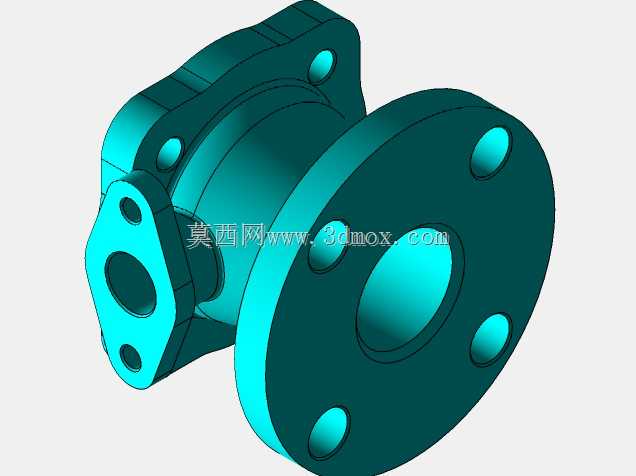

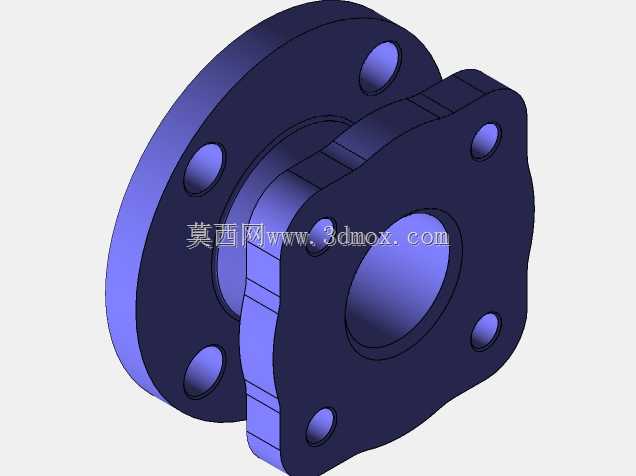

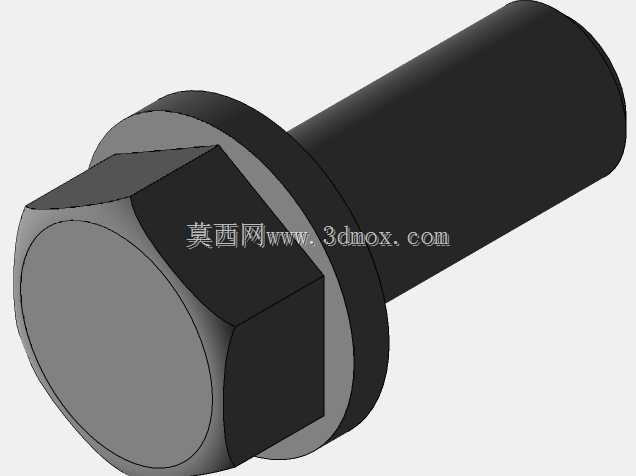

　　避免管路内介质压力波动导致阀芯自行转动，防止出现误关或误开的情况。在建模过程中，先完成阀体主体的基础特征搭建，通过挤压凸台特征构建两端法兰结构，再通过旋转切除特征加工出内部等径流道，法兰上的螺栓孔采用阵列特征完成，保证各孔位的位置度符合装配要求，之后依次完成阀芯、阀杆、手柄、密封压盖等零件的建模，装配阶段先完成阀芯与阀体的同轴配合，保证阀芯旋转时无卡滞，再完成阀杆与阀芯的周向固定配合，确保手柄的转动可同步传递到阀芯，之后装配手柄与凸轮锁紧组件，验证全开、全关位置的定位可靠性，最后完成所有紧固件的装配，检查各零件之间不存在干涉问题。针对实际使用中可能出现的磨损问题，阀杆与阀体接触的位置预留了填料调整空间，当长期使用出现密封泄漏时，

　　可通过拧紧填料压盖的螺栓压缩密封填料，补偿磨损量，延长阀门的整体使用寿命，手柄的操作角度设置了机械限位，避免旋转过位导致阀芯密封面出现磕碰损伤，阀体外部的加强筋结构沿流道方向均匀布置，在不额外增加阀体壁厚的前提下提升了阀体的承压能力，降低铸件生产时的材料成本。安装时需注意保证两端法兰的同轴度，螺栓需按照对角顺序逐步拧紧，避免法兰面受力不均导致密封失效，管路焊接法兰时需做好阀体的隔热防护，避免焊接高温传导到阀体内部损坏密封件，日常巡检时可定期检查阀杆位置的密封情况，操作手柄时若出现力矩异常增大，需及时拆解检查阀芯是否被管路杂质卡滞，不可强行加力操作避免阀杆变形或手柄断裂。
