电动丝扣流量控制阀结构设计

　　这款电动驱动的流量控制元件，主要面向民用给排水、小型工业循环管路、暖通空调水系统的支路流量调节场景，在需要远程通断、比例调节流量的管路节点中替代手动闸阀、截止阀，无需人员到现场操作即可完成管路通断与开度调整，适配公称通径DN15到DN25的内螺纹连接管路，安装时无需额外焊接法兰，直接通过管螺纹与上下游管路旋合即可完成固定，安装边界预留了电动头顶部的接线空间，侧面接线口距离阀体中心的水平尺寸控制在合理范围，不会与相邻管路、墙面支架产生干涉。阀体部分采用铜质锻压结构，流道为直通式设计，介质从一端内螺纹口进入，经过阀瓣密封面后从另一端流出，阀杆采用上密封结构配合填料压盖，避免介质从阀杆位置渗漏，电动执行器部分采用塑壳封装，

　　内部集成减速齿轮组与位置反馈结构，可接收开关量信号实现全关到全开的行程动作，也可适配模拟量信号实现开度比例调节，执行器与阀体的连接采用标准支架耦合，阀杆与执行器输出轴通过联轴器嵌套固定，后期维护时可单独拆卸电动头进行检修，无需将整个阀体从管路上拆下。设计过程中优先考虑了小通径管路的安装空间限制，将电动头的外径控制在比阀体通径大30%左右的尺寸，整体高度从阀体底部到电动头顶部的尺寸适配常规吊顶内、设备夹层内的管路安装需求，不会因为执行器体积过大导致安装空间不足。流道设计时做了圆弧过渡处理，减少介质在阀腔内的涡流损失，相比同通径的直角式截止阀，流阻降低约20%，在小流量循环系统中可降低循环泵的扬程损耗。阀瓣密封面采用软密封结构，

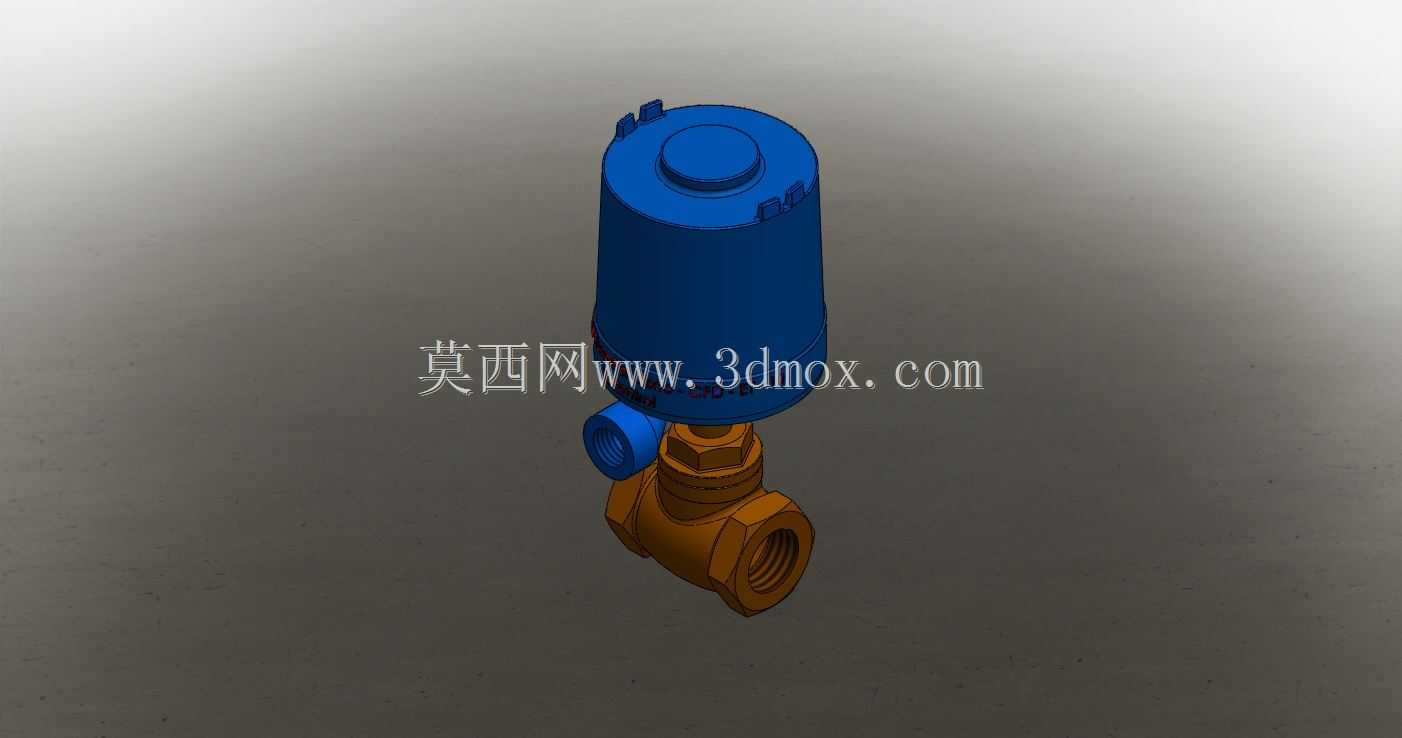

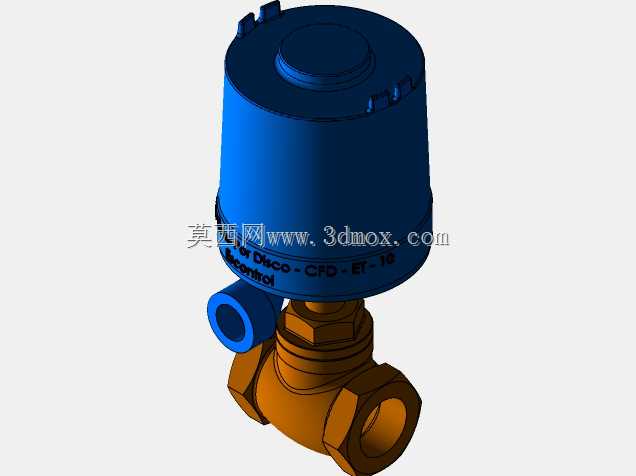

　　关闭时可实现零泄漏，适用于水、轻度腐蚀性弱酸碱介质的通断控制，密封件的更换无需拆解整个阀体，仅需拆下阀盖即可更换密封垫与阀瓣密封圈，降低现场维护的工作量。在实际选型应用中，这类阀常被用于中央空调末端风机盘管的供回水控制、家用自来水前置管路的自动通断、小型换热机组的支路流量调节，相比电磁阀，它的抗水锤能力更强，开关行程缓慢，不会因为快速通断产生管路异响与振动，同时可以保持任意开度的流量调节，不只是单纯的通断功能。建模过程中对螺纹连接部分做了简化处理，保留了内螺纹的安装尺寸边界，没有绘制完整的牙型细节，既保证装配干涉检查时的尺寸准确性，也减少了模型的面数，方便在整体管路装配中调用。执行器部分的外部接线口、

　　顶部手动操作旋钮都做了等比例还原，现场安装时可以根据模型预留的接线空间提前规划线缆走向，避免后期接线时与周边结构碰撞。阀体的六角拆装位也按照实际扳手操作空间做了尺寸预留，安装时可以用标准活动扳手卡住六角位完成旋紧操作，不会因为电动头遮挡导致扳手无法就位。考虑到这类阀常安装在潮湿环境，执行器外壳的防护结构做了凸台防水设计，接线口采用下置式结构，避免冷凝水顺着线缆流入执行器内部损坏电路元件。整体结构的重心落在阀体中心轴线上，安装后不会因为重心偏移导致管路接头承受额外弯矩，在长期振动的管路环境中也能保持连接可靠性。
