M10滚花外六角头螺栓结构设计

　　这款M10规格的滚花螺栓，在常规紧固件的应用场景中覆盖了不少需要手动微调锁紧的工位，常见于小型工装夹具的定位锁紧、检测治具的快拆调节、电子设备装配工位的辅助固定，还有部分实验台架上需要频繁手动松紧、不需要借助扳手就能完成预紧的连接位置。和普通外六角螺栓不同，头部的滚花结构是整个设计的核心功能点，当需要小幅度调整预紧力、或者空间受限无法伸入扳手的时候，操作人员可以直接用手指捏住滚花头部旋转，网纹滚花的摩擦力足够克服初期拧入的阻力，完成预紧定位之后，再用扳手卡住六角头施加规定的锁紧扭矩，兼顾了手动快调的便利性和标准六角头的扭矩承载能力。

　　设计过程中首先确定的是螺纹段的参数，采用标准M10粗牙螺纹，螺距1.5mm，螺纹长度按照常用的安装边界设定，能够适配10-20mm厚度的被连接件，螺纹收尾处做了标准的退刀槽结构，避免螺纹拧到底的时候出现干涉，也能保证端面和被连接件贴合平整。头部的尺寸首先匹配标准外六角的对边尺寸，和常规M10螺栓的六角头参数保持一致，这样现场常用的16号开口扳手、套筒都能直接通用，不需要额外配置特殊工具，这一点在车间实际装配的时候非常重要，能减少工具适配的麻烦，也避免因为工具不匹配造成的头部棱角磨损。

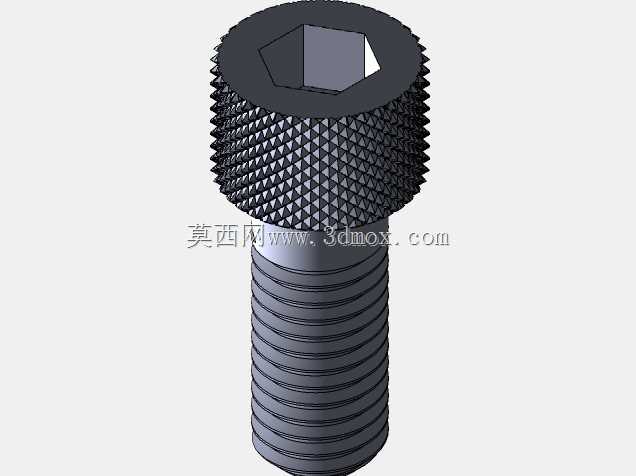

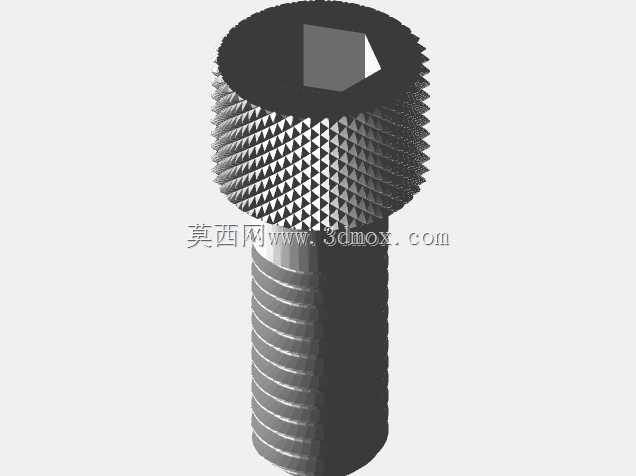

　　滚花部分的设计没有直接套用标准件的参数，而是结合手动操作的触感做了调整，网纹滚花的节距选了0.8mm的规格，齿深控制在0.3mm左右，既不会因为齿太浅打滑，也不会因为齿太尖锐划伤操作人员的手指，滚花段的直径比六角头的外接圆小2mm，长度设置为12mm，刚好是成年人手指捏住施力的合适长度，拧动的时候受力均匀，不会因为滚花段太短导致捏不住。滚花段和六角头之间做了1mm的退刀台阶，一方面是滚花加工的时候方便退刀，另一方面这个台阶也能作为预紧到位的视觉标记，当台阶面贴到被连接件表面的时候，就说明已经预紧到位，不需要再继续用手拧动，可以换扳手施加最终扭矩。

　　实际安装的时候需要注意几个边界条件，首先是被连接件的安装孔直径建议做10.5mm的通孔，保证螺栓能顺利穿过，不会因为孔位偏差出现卡滞；如果是需要经常拆卸的工位，建议在螺栓和被连接件之间加一个平垫圈，避免反复拧动的时候滚花的端面刮伤零件表面。这款螺栓不适合用在大载荷的强固连接位置，因为滚花部分的存在，头部和被连接件的接触面积比普通全六角头螺栓略小，大冲击载荷下容易出现压痕，更适合用在需要频繁调节、载荷适中的辅助连接工位，比如工装的定位挡块固定、设备外壳的快拆盖板连接、检测夹具的可调压块锁紧这些场景，手动调节的效率比普通螺栓高很多，不需要每次都找扳手，小范围调整的时候直接用手就能拧动，能节省不少装配和调试的时间。

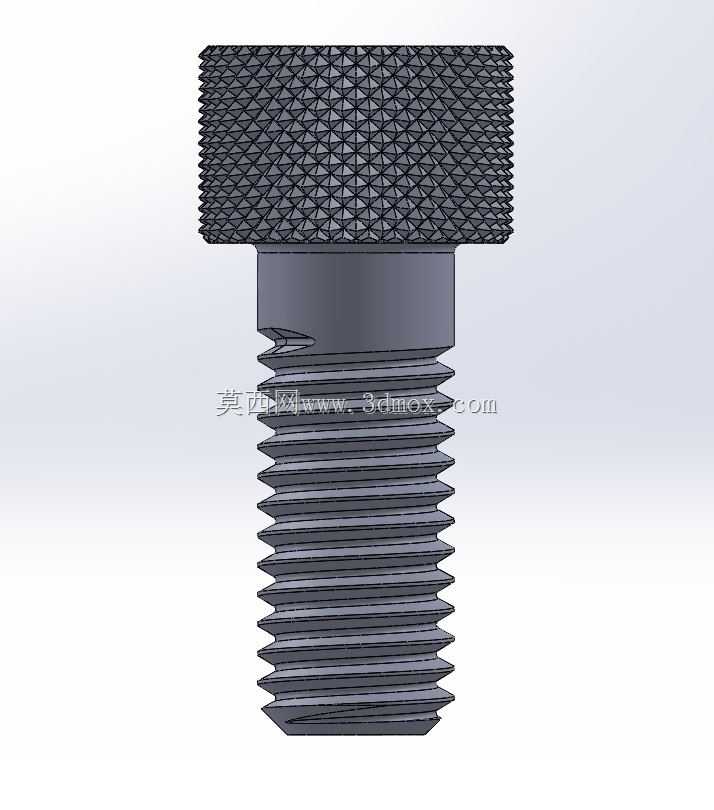

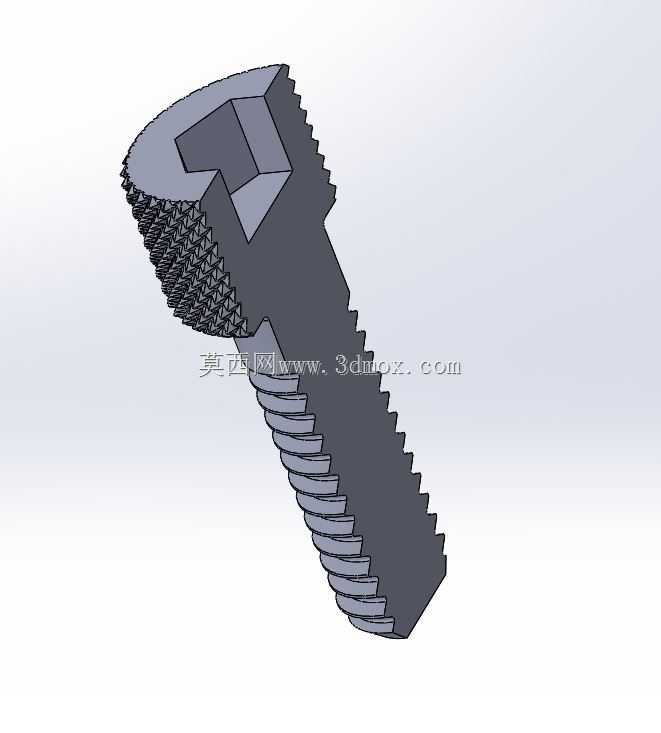

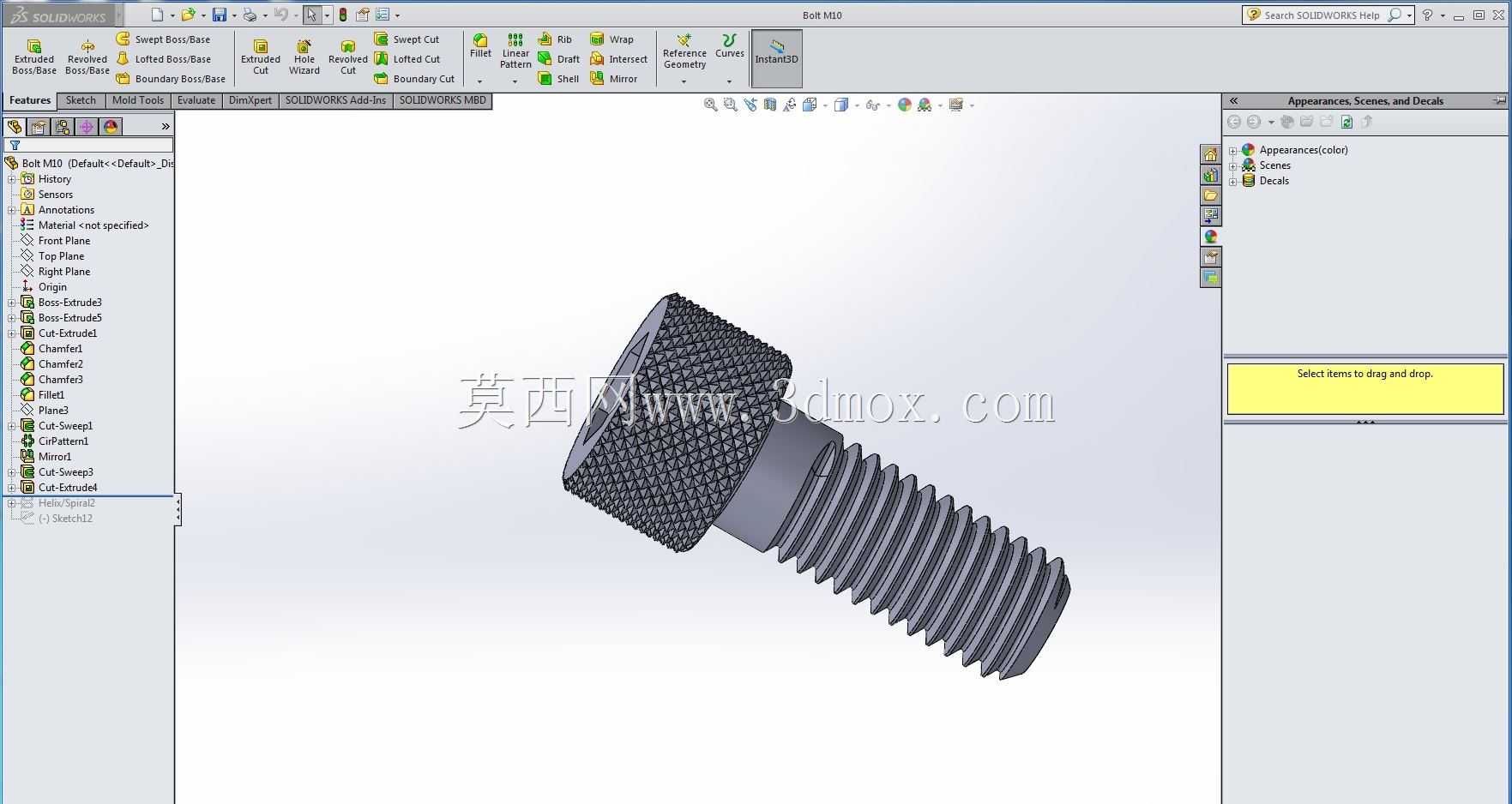

　　建模的时候螺纹部分采用了真实的螺旋扫描特征，不是装饰螺纹线，滚花部分用阵列的方式做了完整的网纹齿形，六角头的棱角做了0.2mm的倒角，和实际冷镦加工出来的螺栓棱角一致，不会出现锐边割手的问题，整个模型的尺寸链都经过校核，各个部分的同轴度、端面跳动都符合紧固件的公差要求，导入装配体的时候不会出现配合干涉，也能直接用来做工程图导出，或者做装配模拟验证，检查安装空间是否足够，扳手操作的时候有没有周边零件的干涉。
