体心立方构型晶格单元结构设计

　　这类体心立方构型的晶格单元，是当前轻量化结构设计领域应用极广的基础点阵构型，最早在航空航天的承力夹层结构中得到规模化应用，后续逐步延伸到轨道交通、高端医疗植入物、工业缓冲构件等多个场景。不同于常规的实心结构设计，点阵晶格的核心逻辑是用最少的材料分布，匹配目标工况下的力学传递路径，在保证指定方向承载能力的前提下，把整体结构的重量压到最低。

　　从实际工程落地的角度看，这类BCC构型的单元最突出的特性是各向力学性能的均衡性，对比面心立方、菱形十二面体等其他点阵构型，它在三个正交坐标轴方向的压缩、剪切模量偏差极小，不会出现某个方向受力时刚度骤降的问题，非常适合用在受力方向复杂、多向载荷叠加的安装位置。比如航空发动机的短舱夹层、高速列车的车体内部填充结构、骨科植入物的骨长入多孔层，都会优先选用这类构型作为基础单元，再根据具体的安装边界做阵列后的局部修型。

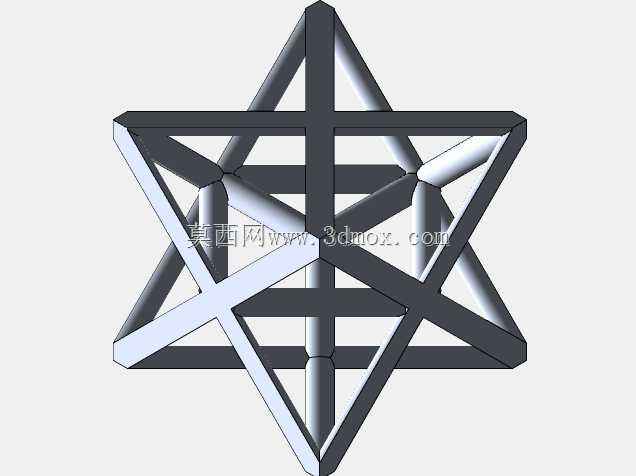

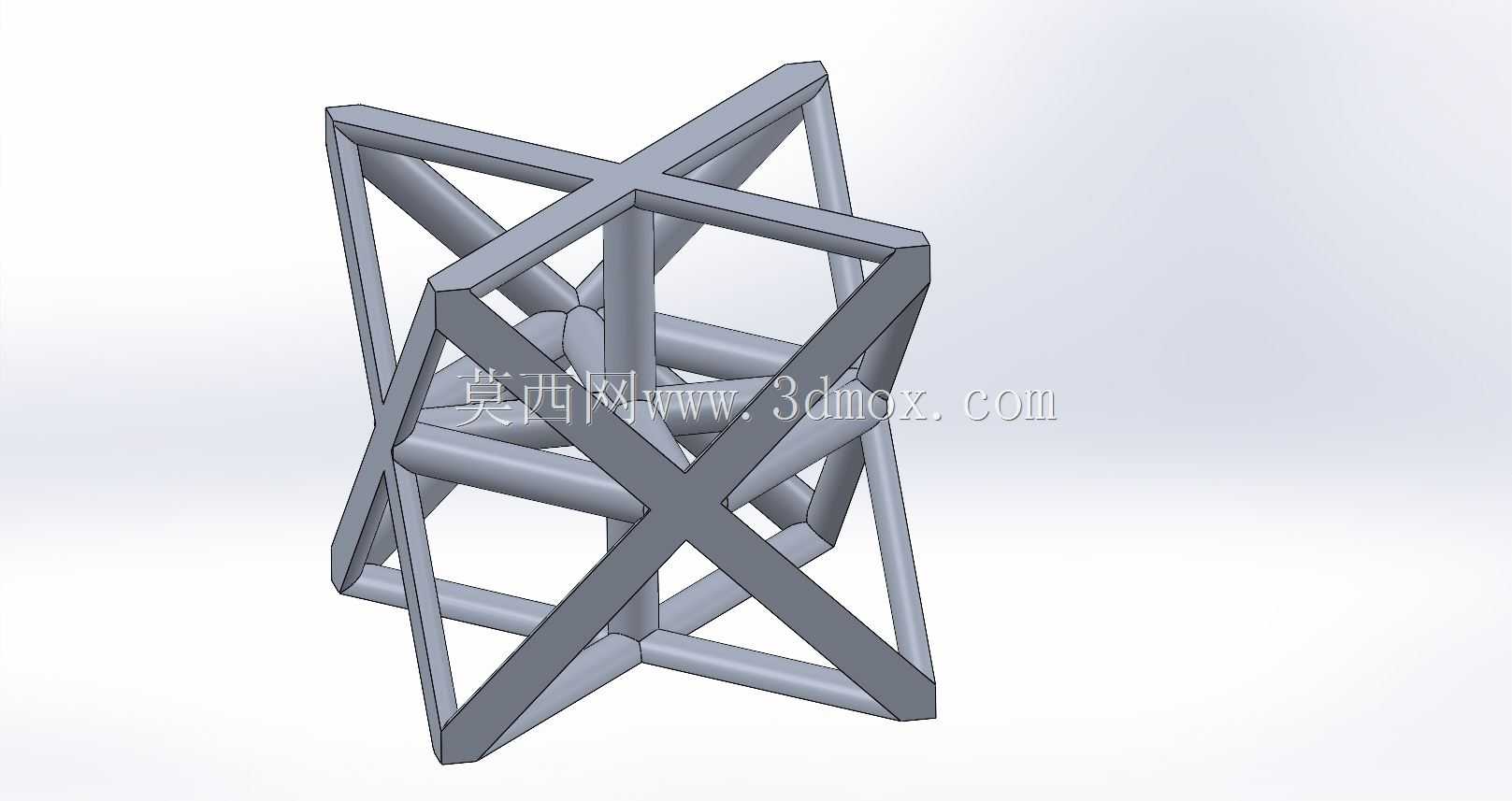

　　设计这类单元的时候，首先要确定的是单胞的边界尺寸，常规工程应用中，单胞的外接立方体边长会根据整体构件的最小壁厚做匹配，一般不会超过构件最小壁厚的2倍，避免阵列后出现局部的杆件过粗或者过细的问题——杆件太粗会导致整体密度上升，失去轻量化的意义，杆件太细则会在打印或者铸造过程中出现成型缺陷，比如金属3D打印时的杆件翘曲、熔接不良，铸造时的浇不足、冷隔等问题。这个单元的杆件采用等直径圆柱截面，所有杆件的轴线都从单元体心位置交汇，八个顶点分别连接到立方体的八个角点，没有多余的辅助支撑结构，杆件之间的交汇位置做了小半径的圆角过渡，避免应力集中导致的交变载荷下断裂问题。

　　实际建模过程中，需要先确定单胞的外接立方体基准，定位体心坐标点，再依次连接体心到八个顶点的空间线段，给线段赋予指定的杆径参数，之后对所有杆件的相交区域做布尔合并，把交汇位置的尖锐棱边倒圆，最后切除超出外接立方体边界的部分，保证单元阵列的时候相邻单元的顶点、杆件可以完全对齐，不会出现错位或者重叠的几何错误。阵列的时候可以根据构件的实际外形做裁剪，保留外形边界内部的完整单元，边界位置的半格结构需要单独做强度校核，避免边界位置的杆件成为整个结构的薄弱点。

　　从安装适配的角度看，这类晶格单元不会单独作为独立零件使用，都是作为整体构件的内部填充结构存在，所以设计时需要预留好和外部实体蒙皮的连接厚度，一般蒙皮的厚度会取杆件直径的1.5到2倍，保证晶格和蒙皮之间的连接强度，避免受力时出现晶格和蒙皮剥离的问题。在缓冲吸能场景下应用时，还可以调整杆件的直径梯度，从冲击面到支撑面逐步加大杆径，让冲击力在传递过程中被逐层溃缩的杆件吸收，不会直接传递到后端的安装结构上。

　　这类结构的力学仿真需要注意网格的划分精度，因为杆件的长径比一般比较大，如果用实体网格划分需要保证杆件截面方向至少有三层网格，才能准确计算出杆件的弯曲、屈曲临界载荷，不能用简化的梁单元直接计算，否则会忽略节点位置的应力集中效应，导致仿真结果和实际测试值偏差过大。在用于医疗植入物场景时，还需要调整单胞的孔径尺寸，保证孔径在适合骨组织长入的范围，同时兼顾整体的弹性模量，让植入物的弹性模量和人体骨组织匹配，避免应力遮挡导致的骨吸收问题。
