V型十二缸汽车动力总成结构设计

　　在高端乘用车辆、高性能赛车以及大马力特种作业车辆的动力匹配场景中，V型十二缸动力单元始终是大排量高功率输出方案的典型选择，这类动力装置通过两侧各六缸的V型布局，在有限的机舱纵向空间内实现了更大的排量储备，同时相比直列六缸以上的长缸体结构，能有效缩短曲轴长度，提升曲轴整体刚性，降低高转速工况下的曲轴扭转振动幅度。从实际装车应用来看，这类动力单元除了满足豪华乘用车的平顺性动力输出需求，也会被适配到部分特种工程车辆、重型牵引设备的动力系统中，依靠大排量自然吸气或者增压方案，输出持续稳定的大扭矩，满足重载工况下的动力储备要求。

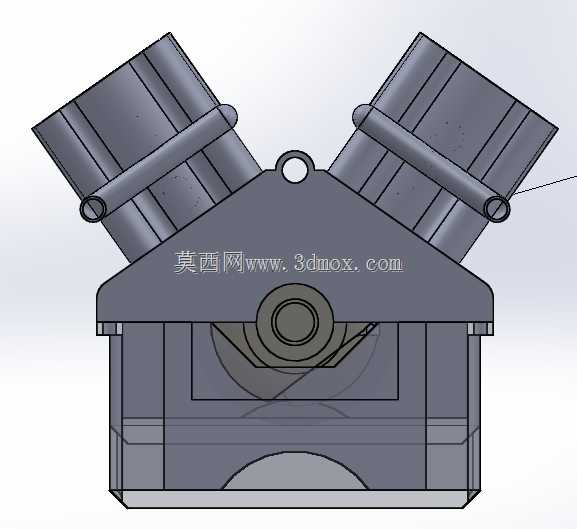

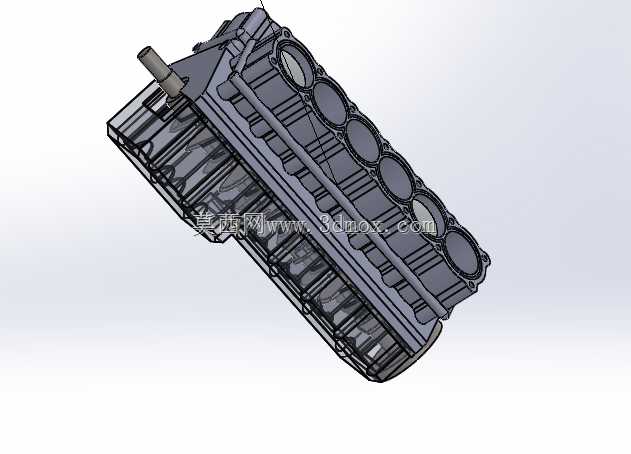

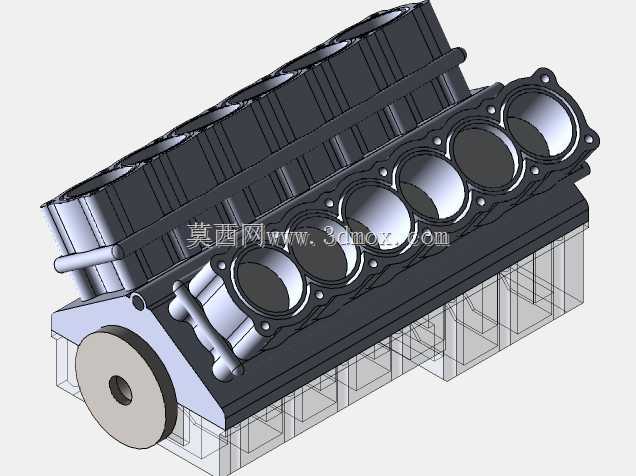

　　从结构设计逻辑来看，这套V12动力结构采用60度夹角的V型缸体布局，这个夹角角度的选择经过了动平衡校核，能够让两侧活塞的运动惯性力实现更好的自平衡，减少额外的平衡轴配置，降低动力单元自身的运转内阻。缸体部分采用集成式设计思路，将曲轴箱、缸体水套、主轴承座整合为一体式结构，提升缸体整体的结构强度，同时减少密封连接面的数量，降低冷却液、机油渗漏的风险。进排气道的布局采用外侧进气、内侧排气的排布方式，能够缩短排气歧管的连接路径，同时让进气道获得更顺畅的进气撞风效果，提升充气效率。

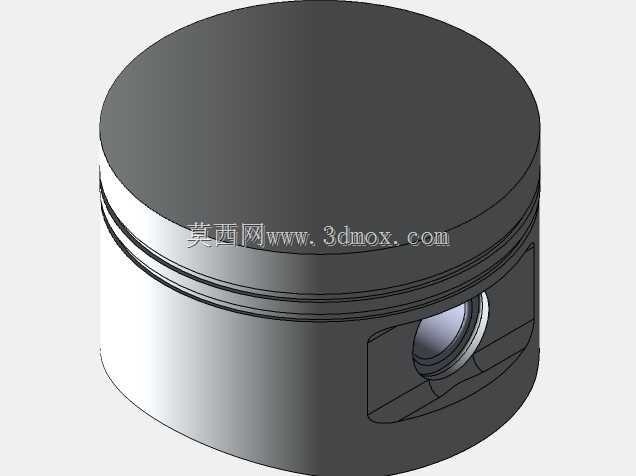

　　在安装边界的尺寸控制上，这套结构在设计时充分考虑了常规纵置后驱车型的机舱容纳空间，整体长度控制在同排量直列六缸发动机的1.4倍以内，宽度则匹配V8动力单元的机舱横向安装间隙，能够在不大量改动机舱防火墙、悬挂塔顶位置的前提下，实现大排量动力的替换适配。曲轴的主轴颈直径、连杆轴颈宽度都按照高负荷工况做了强化设计，主轴承盖采用横向螺栓配合纵向螺栓的十字紧固方式，确保大扭矩输出时主轴承座的形变量控制在允许范围内，避免轴瓦异常磨损。活塞部分采用轻量化锻造结构设计，配合低张力活塞环，在保证密封性能的前提下降低往复运动惯量，提升动力响应速度。

　　冷却系统的流道设计采用双侧分水套结构，冷却液从缸体前端进入后，分别流向两侧缸体的水套，围绕每个缸筒形成环绕式冷却流道，避免出现局部冷却死角，保证各缸工作温度均匀一致，减少因温差导致的缸体热变形。机油润滑系统采用湿式油底壳结构，集滤器的位置经过倾斜工况校核，在车辆急加速、急减速以及大角度侧倾的工况下，依然能够保证稳定的机油抽吸量，避免出现机油压力不足的问题。配气机构采用顶置双凸轮轴设计，每缸四气门的配置能够保证进排气的流通面积，凸轮轴的型线设计兼顾了低转速扭矩输出与高转速功率储备，在2000转左右即可输出80%以上的峰值扭矩，满足日常行驶的动力响应需求，同时在高转速区间依然能够保证充足的进气量，实现持续的功率输出。

　　从装配关系来看，缸盖与缸体之间采用多层金属气缸垫密封，螺栓的紧固顺序按照从中间向两侧分步拧紧的工艺要求设计对应的螺栓孔位置，保证缸垫各位置的压紧力均匀，避免冲缸故障。正时系统采用链条传动结构，带有自动张紧装置，能够在长时间使用过程中自动补偿链条的磨损伸长量，保证配气正时的精度，减少正时偏差导致的动力下降、油耗升高等问题。进气歧管采用等长设计，保证每个气缸的进气路径长度一致，让各缸的进气量均匀，提升动力输出的平顺性，这也是V12动力单元运转平顺性优于小排量多缸机的核心设计点之一，每个气缸的工作循环错开角度更小，动力输出的波动被大幅降低，运转时的振动与噪音都能得到有效控制。

　　在实际的结构建模过程中，各部件的配合间隙都按照量产发动机的工程公差要求做了预留，活塞与缸筒的配合间隙、活塞环的开口间隙、轴瓦的配合间隙都符合内燃机设计的工程规范，既不会因为间隙过小导致热态下出现拉缸、抱轴故障，也不会因为间隙过大导致机油消耗过高、气缸压力不足的问题。发动机的前后悬置安装点位置按照三点式悬置布局设计，前端两个悬置点布置在缸体两侧的加强筋位置，后端悬置点布置在变速箱连接壳体的下方，能够有效过滤动力单元运转时的振动传递到车架，提升驾乘的舒适性。
