单缸活塞式内燃机曲柄连杆机构结构

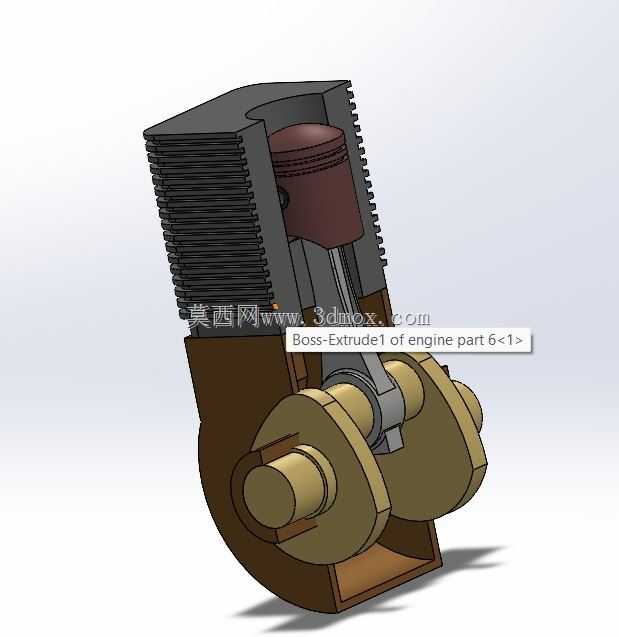

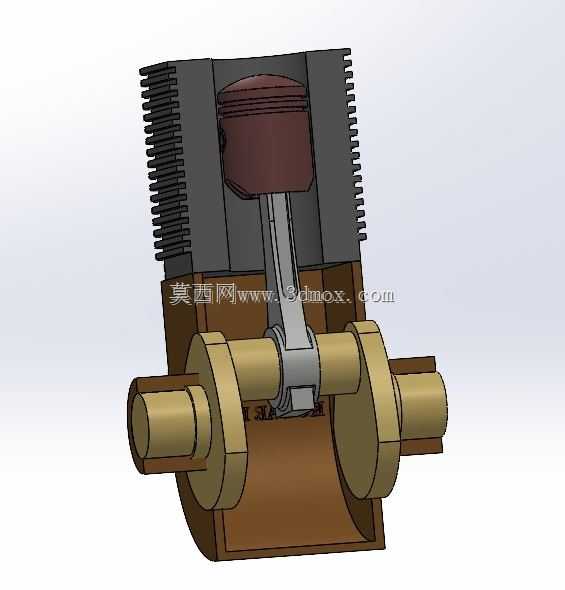

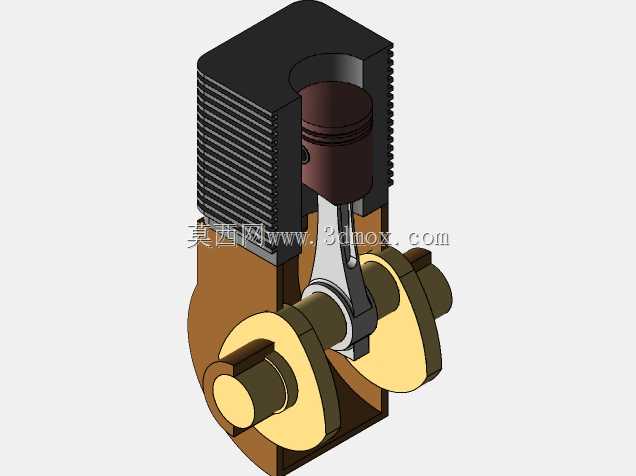

　　在小型通用动力、园林机械、微型代步工具、小型发电机组的配套动力选型中，单缸活塞式发动机始终是成本控制、结构紧凑性、维护便捷性三者平衡的最优选择之一，这类动力单元不需要复杂的多缸配气平衡结构，整体零部件数量少，故障点集中，对于非道路移动机械、便携作业设备的动力适配场景而言，能够在有限的安装空间内输出足够的往复做功功率。本次呈现的结构完整还原了单缸发动机核心做功传递的全部部件，从上部带散热鳍片的气缸体开始，到内部往复运动的活塞组件，再到连接活塞与曲轴的连杆构件，最后到下部将直线往复运动转化为旋转扭矩输出的曲轴总成，所有配合面的装配关系都按照实际工程装配逻辑做了还原。

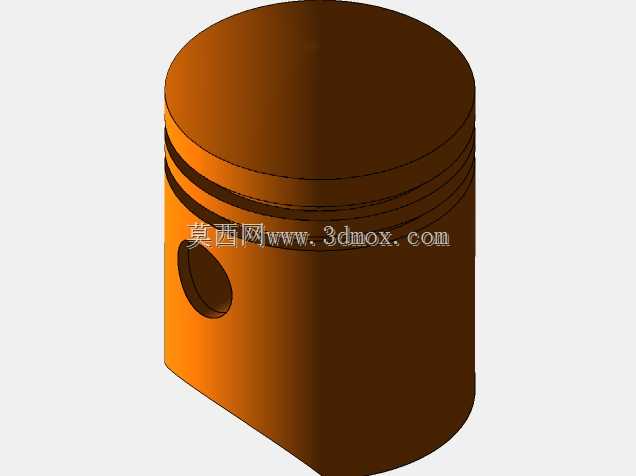

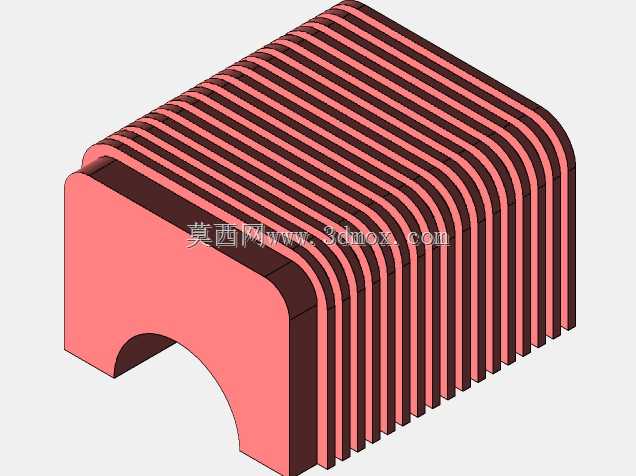

　　从实际应用场景来看，这类单缸结构常被用在小型摩托车、割草机、油锯、微型耕耘机、便携发电焊机这类设备上，因为这类设备本身的安装舱体空间非常有限，不允许布置体积更大的多缸动力，同时设备本身的负载波动大，单缸发动机的扭矩输出特性在低转速区间就能提供足够的牵引力，匹配这类间歇作业、负载突变的工况反而比多缸机型更有优势。在结构设计思路上，整个模型优先还原了做功传递的核心路径：气缸部分的散热鳍片采用等间距阵列结构，鳍片的厚度与间距按照风冷散热的常规设计比例设置，保证气缸工作时的热量能够通过鳍片快速扩散到空气中，不需要额外布置水冷管路与散热系统，进一步压缩了整体结构的体积与重量。活塞部分采用了常规的内燃机活塞外形，顶部的凹面结构对应燃烧室的形状设计，活塞销孔的位置与连杆小头的配合间隙按照实际装配公差做了预留，能够直观展示活塞在气缸内做上下往复运动时的运动轨迹。

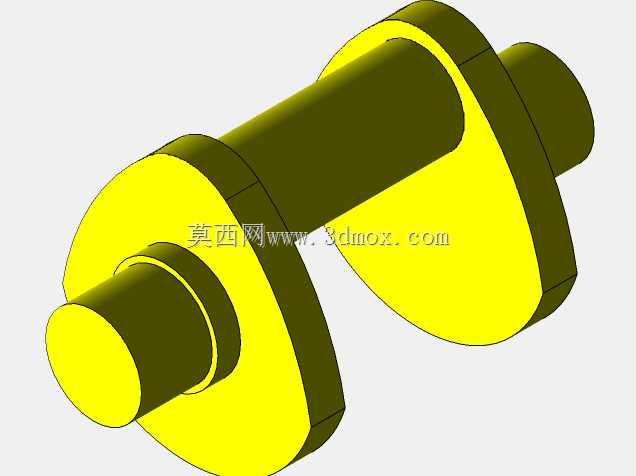

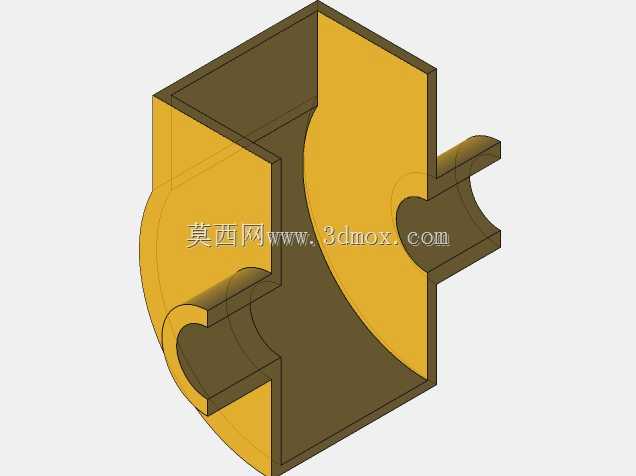

　　曲柄连杆部分是整个结构的运动转换核心，连杆的杆身采用了工字形截面设计，这也是实际发动机连杆为了兼顾强度与减重的常用结构，既能够承受活塞做功时传递下来的巨大爆发压力，又不会因为杆身过重增加曲轴的旋转惯量损耗。曲轴部分采用了双平衡块的结构设计，两个扇形平衡块分别布置在曲柄销的两侧，用来抵消活塞与连杆往复运动时产生的一阶惯性力，减少单缸发动机工作时的整体振动，这也是单缸机型必须做的动平衡设计，否则高转速运转时的振动会直接导致整机连接部件松动、设备使用寿命大幅缩短。曲轴的两端输出轴采用了等直径的轴颈设计，一端可以连接飞轮与启动机构，另一端可以直接连接负载端的传动部件，比如离合器、皮带轮或者齿轮组，安装边界上，整个动力单元的下部曲轴箱采用了一体式的腔体结构，腔体的下部预留了机油存储的空间，用来给曲轴、连杆、活塞销这些运动部件提供飞溅润滑，不需要额外布置复杂的机油泵油路，进一步简化了结构。

　　从安装适配的角度来看，整个结构的外形轮廓没有多余的外凸部件，气缸体垂直布置在曲轴箱的上部，整体重心落在曲轴轴线的正上方，安装时只需要固定曲轴箱下部的四个安装点位，就能够保证整机的运转稳定性，不会因为重心偏移产生额外的振动载荷。在做配套设备的结构设计时，设计人员可以直接参考这个模型的外轮廓尺寸预留安装舱位，不需要额外调整周边部件的位置，比如油箱、空滤器、消音器这些外围附件，都可以围绕这个核心结构的周边空间做布置，不会出现干涉问题。对于三维建模从业者而言，这个结构可以用来做运动仿真的基础载体，通过添加运动副约束，能够直观演示活塞往复运动带动曲轴旋转的整个过程，理解内燃机做功行程、压缩行程、排气行程、进气行程四个工作循环中各个部件的运动对应关系，也可以基于这个基础结构做参数化调整，比如改变气缸直径、活塞行程、曲轴曲柄半径，就能得到不同排量、不同输出特性的单缸发动机结构，适配不同的动力需求场景。在做结构强度校核时，也可以直接提取模型中的连杆、曲轴、活塞这些受力部件，导入有限元分析软件，添加爆发压力、旋转离心力的载荷条件，校核部件的应力分布与变形量，验证结构设计的合理性，避免实际加工后出现部件断裂、变形的问题。
