V型六缸汽车发动机缸体结构三维设计

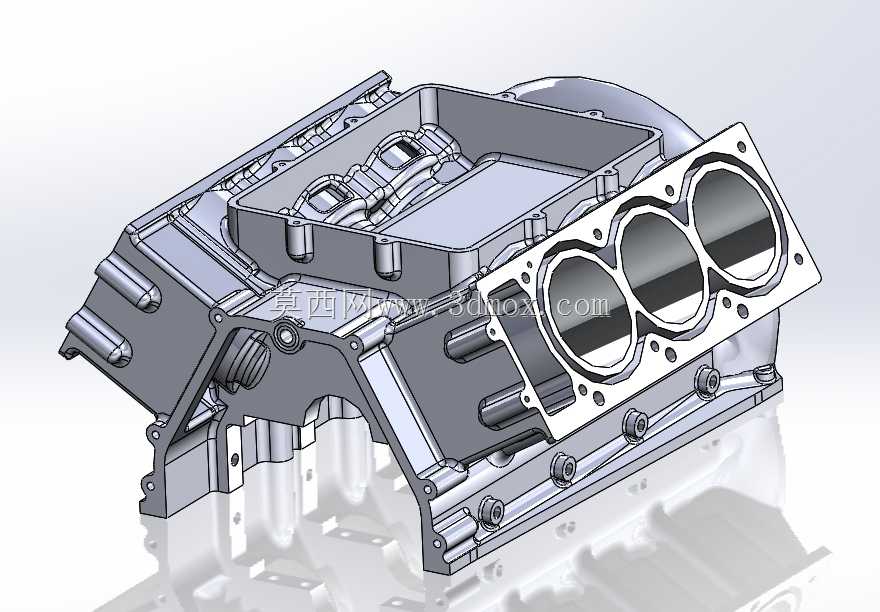

　　在汽车动力总成的研发与试制环节，缸体作为内燃机的核心承载基体，其结构设计直接决定了整机的刚性、冷却效率与装配兼容性。这款V型六缸缸体的结构设计，首先围绕V型夹角的布局特性展开，两侧各三个气缸呈对称排布，相比直列六缸结构大幅缩短了整机轴向长度，更适配前置后驱、横置四驱等多种车型的机舱布局需求，能在有限的机舱空间内平衡动力输出平顺性与布置灵活性。从实际应用场景来看，这类V6缸体多用于中大排量乘用车、轻型商用车辆的动力单元，也可作为小型特种作业设备、固定动力机组的动力核心载体，需要同时承受燃烧爆发压力、曲轴往复惯性力与热负荷的多重作用，因此结构设计阶段对壁厚分布、加强筋布局的考量尤为关键。

　　设计过程中，首先明确了核心尺寸边界：单缸孔径设定为94毫米，活塞行程83毫米，这个缸径行程比偏向中低转速扭矩输出特性，适配民用车辆常用的转速区间，能在常用工况下获得更充足的扭矩储备；相邻气缸的中心间距为105.5毫米，这个尺寸既预留了足够的气缸壁水冷通道空间，避免相邻气缸之间出现热负荷集中区域，也控制了缸体整体宽度不会过度增加；气缸组偏移量设定为36.6毫米，这个偏移设计是为了匹配曲轴连杆机构的运动轨迹，减少活塞运行过程中的侧压力，降低缸套磨损速率，提升整机运行的机械效率。从结构细节来看，缸体顶面预留了气缸盖安装的螺栓孔位与定位销孔，孔位的位置度公差需要严格控制，才能保证气缸垫的密封可靠性，避免出现燃气、冷却液、机油的三漏问题；缸体侧面集成了部分冷却水道与机油道的铸造成型空间，减少了外接管路的数量，提升结构集成度；曲轴箱部分设置了多道主轴承座安装位，每个轴承座都设计了加强筋与缸体侧壁相连，保证曲轴高速旋转时的支撑刚性，减少振动变形。

　　在安装边界的设计考量上，缸体前端预留了正时机构、水泵、机油泵等附件的安装接口，后端匹配飞轮壳与传动系统的连接法兰，侧面预留了发动机悬置的安装凸台，这些接口的位置尺寸都需要和整车机舱的布置坐标、附件系统的安装尺寸完全匹配，才能保证后续总装环节的兼容性。设计时还考虑了铸造工艺的可行性，所有壁厚都保持均匀过渡，避免出现壁厚突变导致的铸造缩松、气孔缺陷，关键受力部位的圆角半径经过反复校核，减少应力集中带来的断裂风险。从功能特性来说，这款缸体不仅要为曲柄连杆机构、配气机构、冷却润滑系统提供安装载体，还要作为整个发动机的刚性骨架，承受所有运动部件的冲击载荷，同时隔绝部分燃烧噪声传递，提升整机NVH表现。目前的结构设计还处于未完成阶段，后续还需要进一步完善水道的流量分配设计、机油道的节流孔设置、以及各个附件安装位的细节结构，才能满足量产机型的性能与可靠性要求。对于从事动力总成设计、三维建模的工程人员来说，这类缸体的结构拆解能帮助理解V型发动机的布局逻辑，掌握核心承载部件的设计思路，在进行同类产品开发时，可以参考其尺寸匹配逻辑、加强筋布局方式、安装接口的设计思路，平衡结构刚性、重量与工艺可行性之间的关系。
