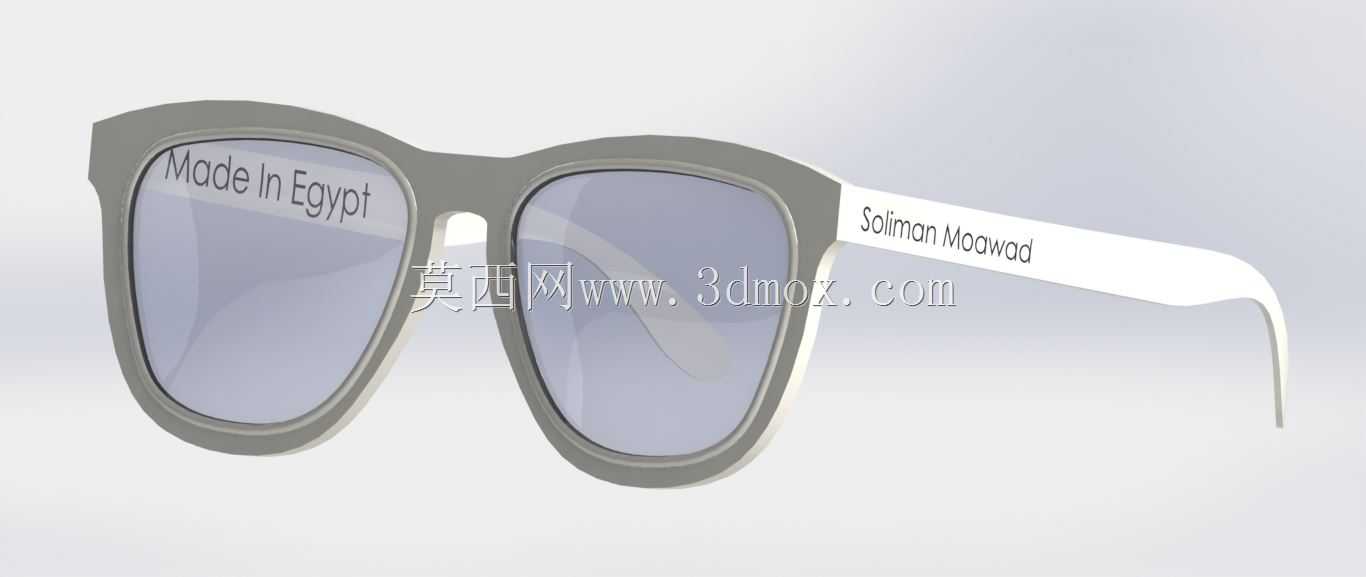

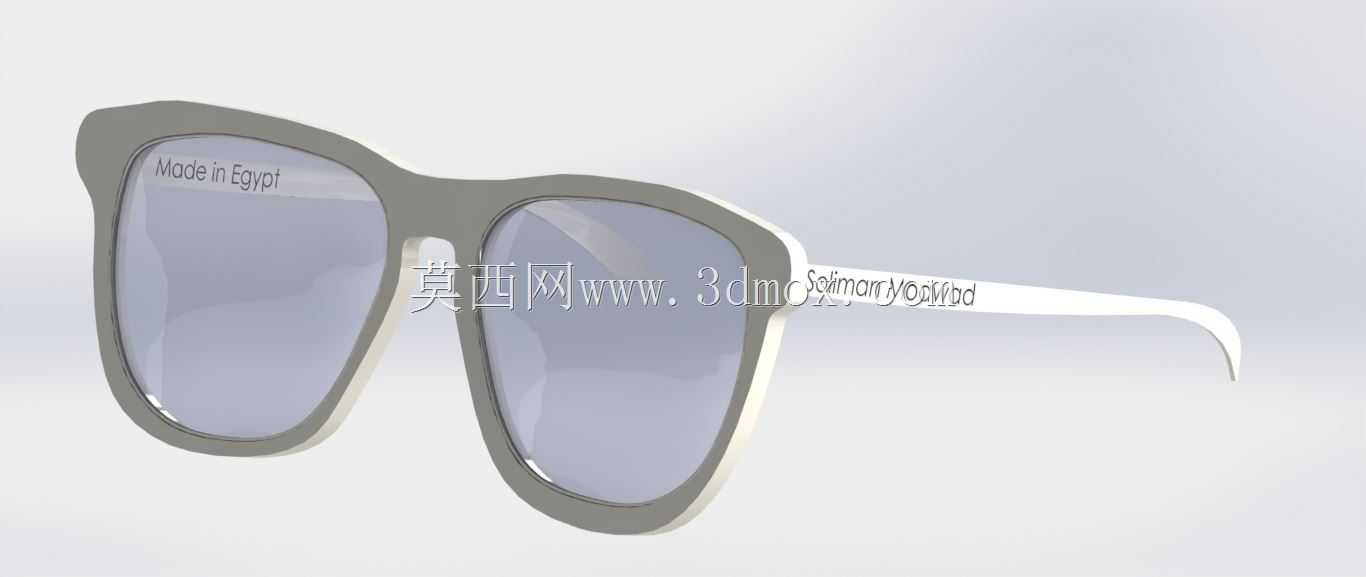

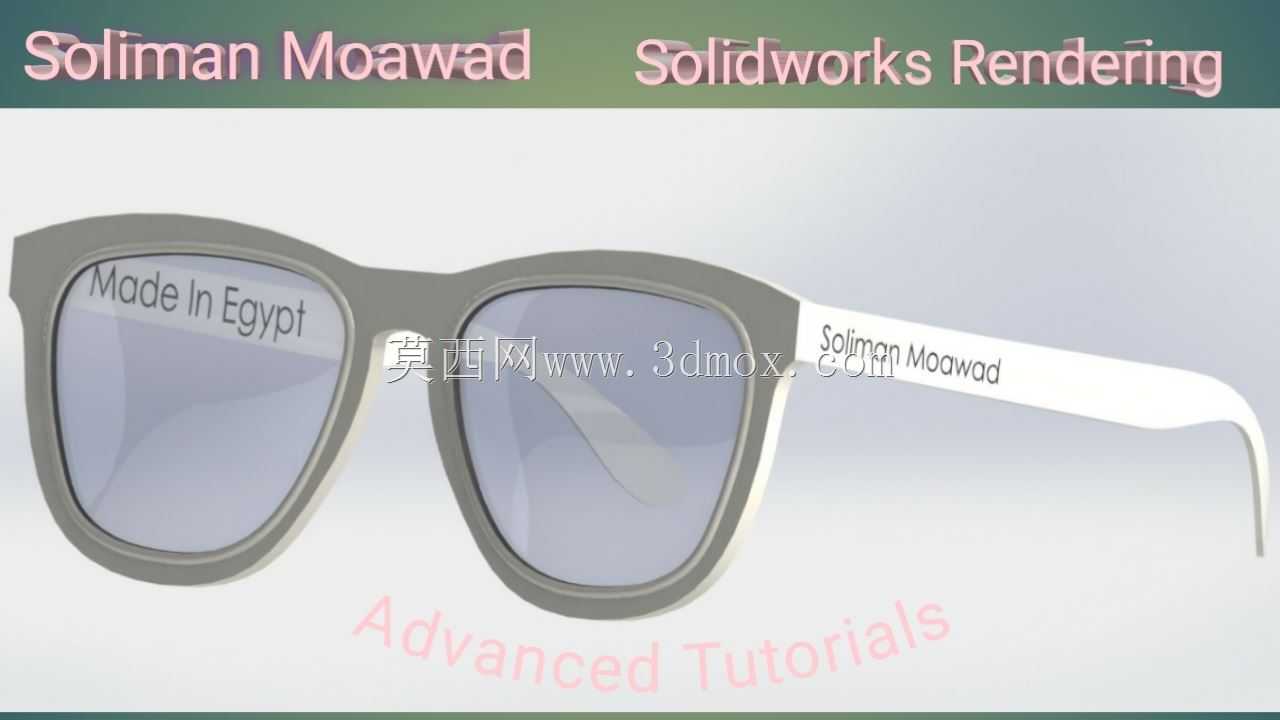

可3D打印板材框太阳镜结构设计

　　日常穿戴类配饰的结构设计中，板材框太阳镜的建模需要兼顾佩戴贴合度、结构强度与外观质感，本次设计的镜架采用一体化板材框结构，适配常规树脂染色镜片的安装需求，整体结构拆分镜框主体、镜腿两个核心装配部件，无多余细小连接件，适配FDM与光固化3D打印的成型工艺要求。从实际佩戴场景出发，镜框前框的曲面弧度参考亚洲人面部颧骨与鼻梁的平均轮廓数据做适配，鼻梁处的鼻托位置与镜框一体成型，无需额外粘贴金属鼻托支架，减少装配工序的同时，避免长期使用后鼻托脱落、金属支架氧化生锈的问题。镜腿与镜框的连接位置采用嵌入式铰链槽设计，预留标准1.2mm直径的金属销轴安装孔，用户可根据自身需求选配普通金属销轴或者阻尼铰链，实现镜腿的折叠收纳功能，

　　铰链槽的配合公差控制在0.15mm，既保证销轴安装后无松动旷量，也不会出现过盈量过大导致装配时镜框开裂的问题。镜片安装槽的深度设计为2.2mm，槽宽匹配2mm厚度的常规太阳镜镜片，安装槽内侧做0.2mm的倒角处理，既方便镜片压入装配，也能避免镜片边缘被槽口锐角划伤，镜框的整体外框宽度控制在145mm，单镜片高度为48mm，镜腿展开后的总长度为140mm，适配绝大多数成年人的头围尺寸，镜腿尾部做向下15度的弯曲弧度，贴合耳后轮廓，佩戴时不会出现滑落、压耳的问题。设计过程中针对3D打印的成型特性做了专项优化，所有结构的最小壁厚控制在1.8mm以上，避免打印过程中出现薄壁翘曲、成型后结构易断裂的问题，镜框外表面无小于0.

　　5mm的细微凸起纹理，减少打印后打磨抛光的工作量，镜腿表面预留了激光雕刻或者贴纸标识的平整区域，方便用户做个性化定制。从实际使用场景来看，该结构除了作为日常穿戴的太阳镜使用外，也可作为3D打印教学的实操案例，帮助初学者掌握曲面建模、装配公差配合、面向增材制造的结构优化等核心技能，建模过程中镜腿与镜框的曲面采用G2连续过渡，无明显折角，打印后经过简单抛光即可达到板材眼镜的外观质感，相比传统注塑成型的眼镜架，该结构无需开模，小批量定制成本更低，可根据不同用户的面部尺寸快速调整镜框宽度、镜腿长度等参数，适配个性化配镜需求。结构受力层面，镜框上梁位置做了2mm的加厚处理，模拟日常摘戴眼镜时的受力场景，反复掰动测试下不会出现断裂变形，

　　镜腿中部做了局部减薄的韧性优化，佩戴时可根据头型轻微撑开，不会因为刚性过大导致夹脸，同时也不会因为韧性不足出现镜腿折断的问题。镜片安装位置的卡扣结构做了隐性处理，从外观看不到额外的卡扣凸起，保证外观整体性，装配时只需将镜片对准槽位均匀施压即可卡入固定，拆卸时从镜框内侧轻轻顶出镜片即可，无需额外工具，方便用户自行更换不同颜色的镜片，适配不同穿搭场景的需求。
