齿轮联动平行夹持机械爪结构

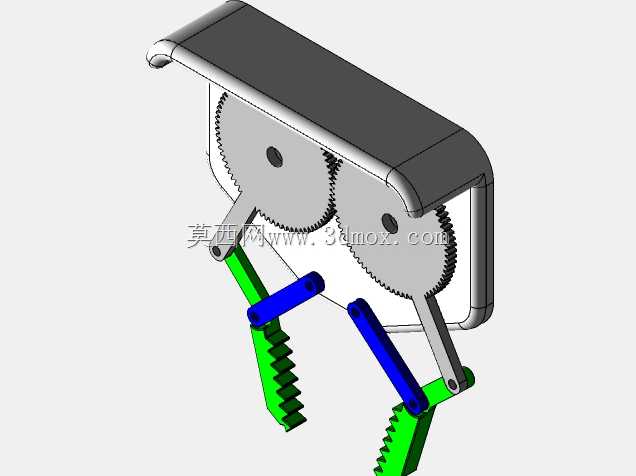

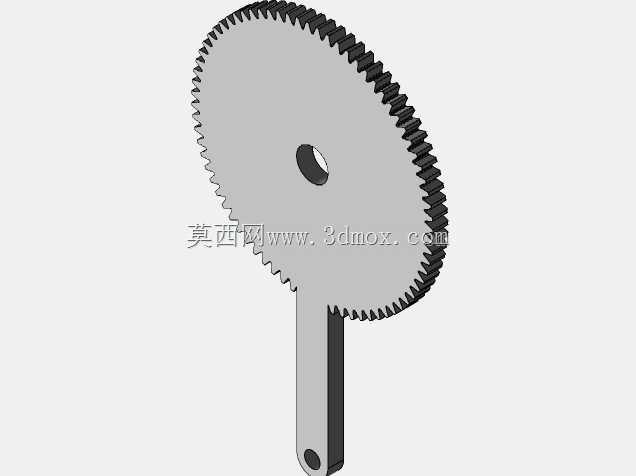

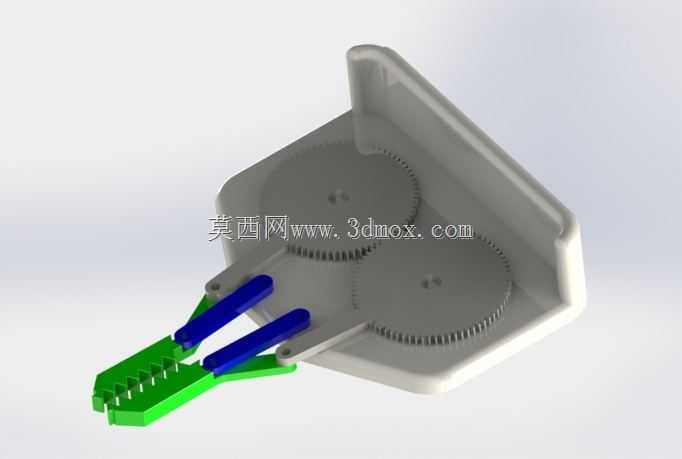

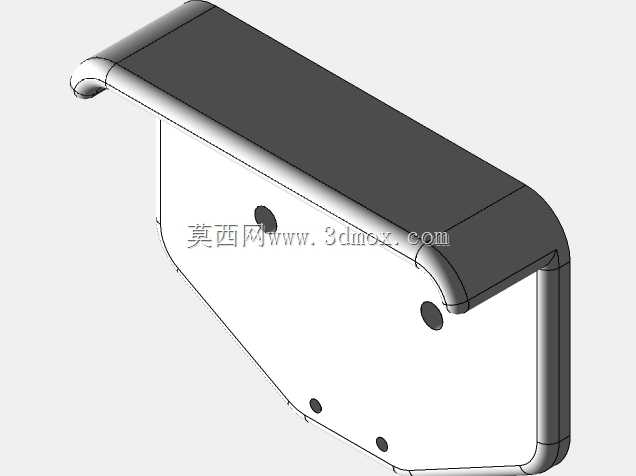

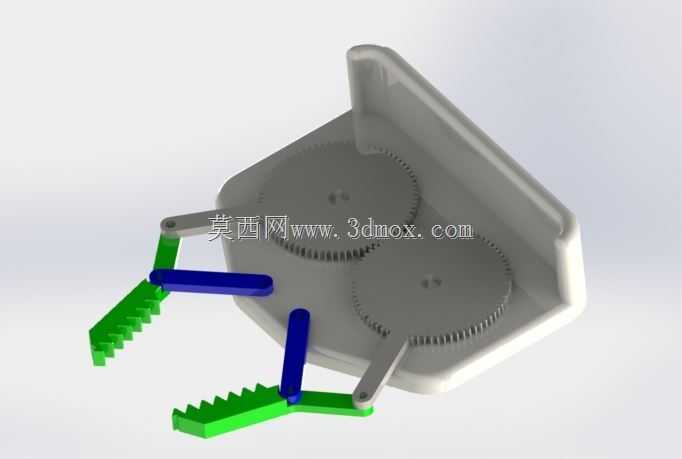

　　这套平行夹持机构采用双圆柱齿轮同步啮合的传动逻辑，两个夹爪分别与对应齿轮的输出端刚性连接，当单侧夹爪受驱动产生角位移时，啮合齿轮会带动另一侧夹爪做对称反向运动，全程保持两个夹持工作面的平行度，不会出现单轴铰接夹爪常见的夹持角度偏移、工件被挤飞的问题。从结构布局来看，整套机构的安装基座为带侧边挡边的槽型结构，两个齿轮的转轴直接固定在基座底板上，不需要额外设计轴承座安装位，基座侧边的挡边高度略高于齿轮齿顶圆，既可以对齿轮传动副做侧向防护，避免加工碎屑、灰尘落入齿隙造成卡滞，也能作为夹爪张开角度的物理限位，当夹爪张开到极限位置时，夹爪根部的凸台会直接抵在挡边内侧，不需要额外加装限位块，减少了零件数量。

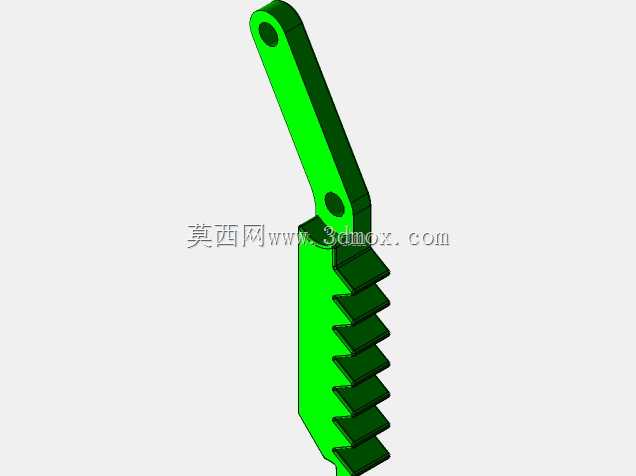

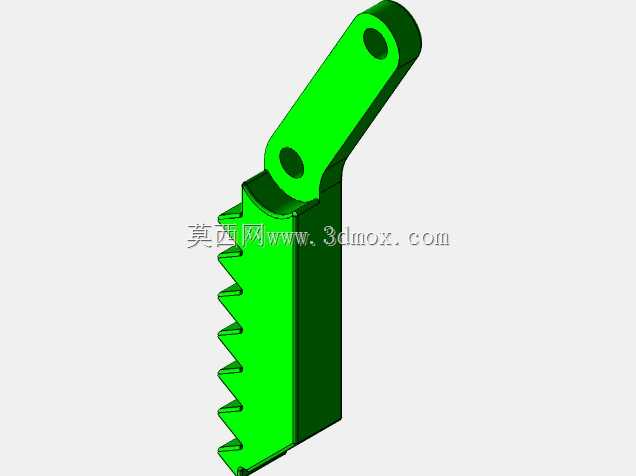

　　夹爪的工作面做了连续的锯齿形防滑齿设计，齿形角度为90度，齿距均匀，夹持硬质光滑工件时可以增大接触摩擦力，不需要额外粘贴防滑垫，针对不同尺寸的工件，夹持时锯齿可以自适应贴合工件表面，即使是圆柱形工件也能保证至少两个齿面接触，不会出现点接触打滑的情况。夹爪的力臂部分做了分段式的镂空减重设计，在保证结构刚性的前提下降低了运动部分的重量，驱动端只需要很小的力矩就能带动夹爪开合，不管是用微型舵机直接驱动齿轮轴，还是用小型直线推杆拉动单侧夹臂，都能获得足够的夹持力。这套机构的适用场景非常广泛，在小型自动化分拣线上，可以直接安装在直线模组的滑台上，用来分拣重量在1kg以内的小型零件、电子元器件，不需要额外做平行度校准；

　　在桌面级3D打印的取件工位上，替换掉常规的铰接夹爪，可以稳定抓取打印完成的平板类工件，不会因为夹爪角度倾斜刮伤打印表面；在教学实验平台上，这套结构的传动路径完全外露，没有封闭的箱体遮挡，可以直观展示齿轮啮合传动的同步特性，帮助学习者理解平行夹持的运动原理。设计过程中需要重点关注两个齿轮的中心距公差，中心距偏差过大会导致齿轮啮合间隙过大，夹爪夹持时会出现明显的旷量，影响夹持精度，中心距过小则会导致齿轮转动卡滞，甚至出现齿面磨损加剧的问题；夹爪与齿轮的连接位置需要做定位销孔，装配时先打定位销再锁紧固螺丝，避免长期往复运动后连接位置松动，导致两个夹爪的工作面错位。安装边界方面，整套机构的基座底板预留了四个沉头安装孔，

　　可以直接通过M3螺丝固定在安装平台上，不需要额外设计转接板，夹爪完全闭合时整体宽度较窄，张开到最大角度时的总宽度不超过基座宽度的1.5倍，在多工位排布的设备上可以缩小相邻机构的安装间距，提升设备的空间利用率。夹爪的开合行程可以通过调整齿轮的分度圆直径来适配不同的需求，大行程版本可以更换更大分度圆的齿轮，不需要修改基座的整体外形尺寸，只需要调整两个转轴的安装孔位即可，零件的通用性较强，大部分结构件都可以通过3D打印或者数控铣削加工制作，加工难度低，不需要特殊的工艺处理，装配时只需要依次装入齿轮转轴、齿轮、夹爪，最后盖上顶部的限位盖板即可，装配步骤简单，后期维护时只需要定期在齿轮齿面涂抹少量润滑脂，就能保证长期运行的顺畅性，不需要频繁拆解更换零件。
