树莓派Zero配套相机组件可调安装支架

　　这款支架专为嵌入式视觉类项目开发设计，核心适配树莓派Zero单板计算机与其配套的CSI接口相机模块，解决小型单板机视觉应用中相机与主控板的集成固定、角度调节痛点，常见于桌面级视觉检测原型、小型智能监控节点、AI识别入门开发装置、便携式图像采集设备这类场景中，能省去开发者自行设计固定结构的重复工作，直接完成核心硬件的集成装配。

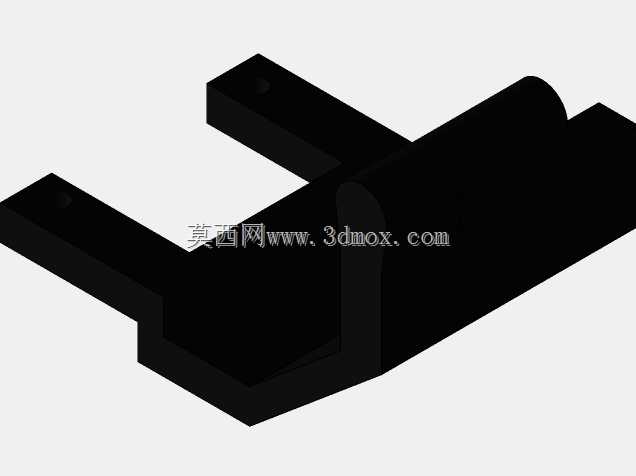

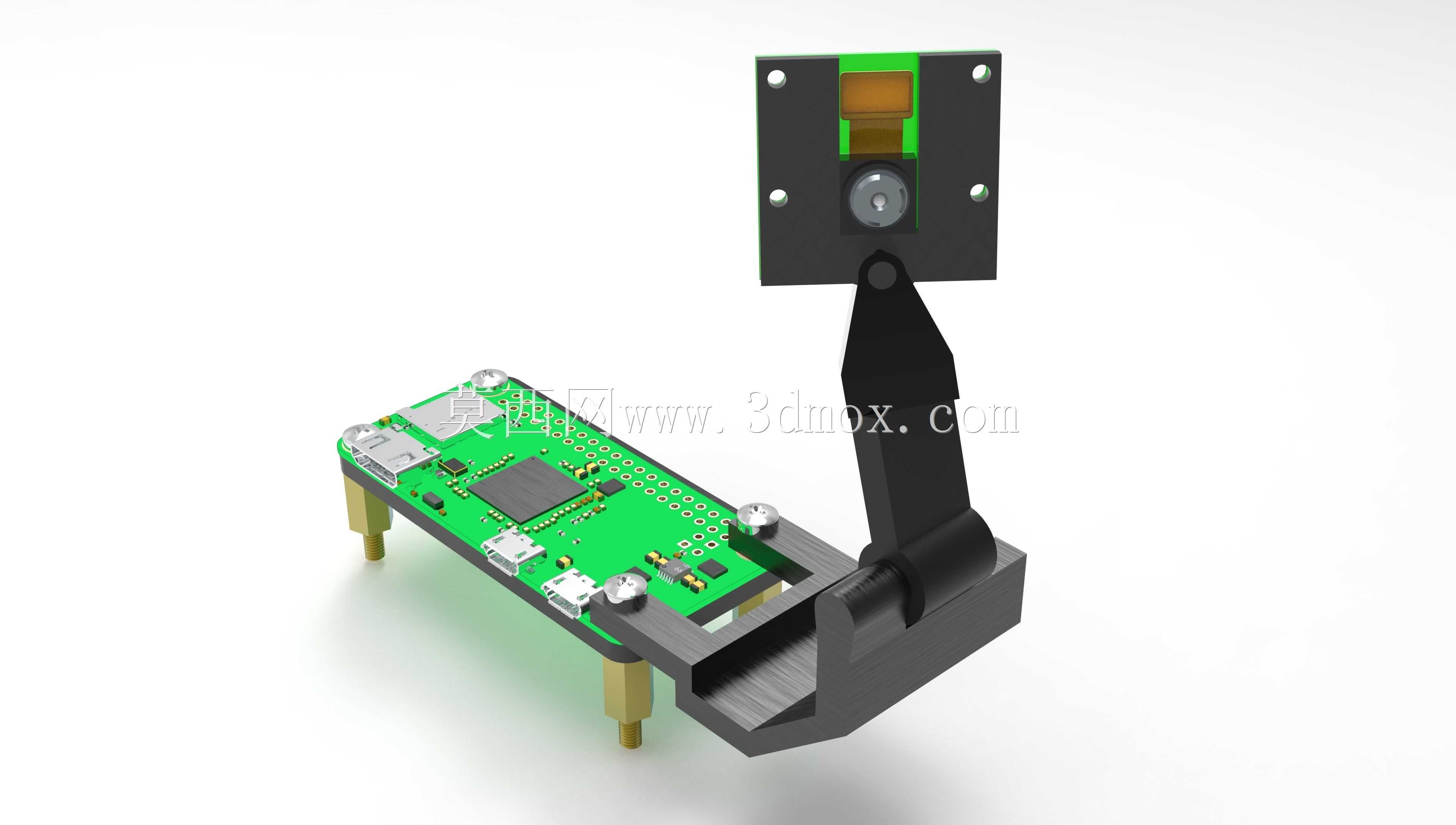

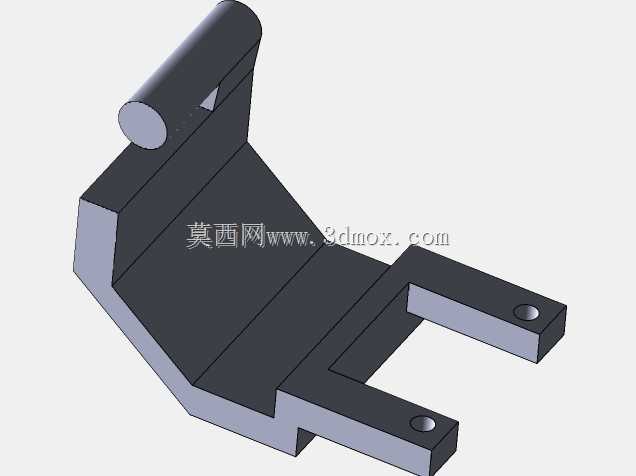

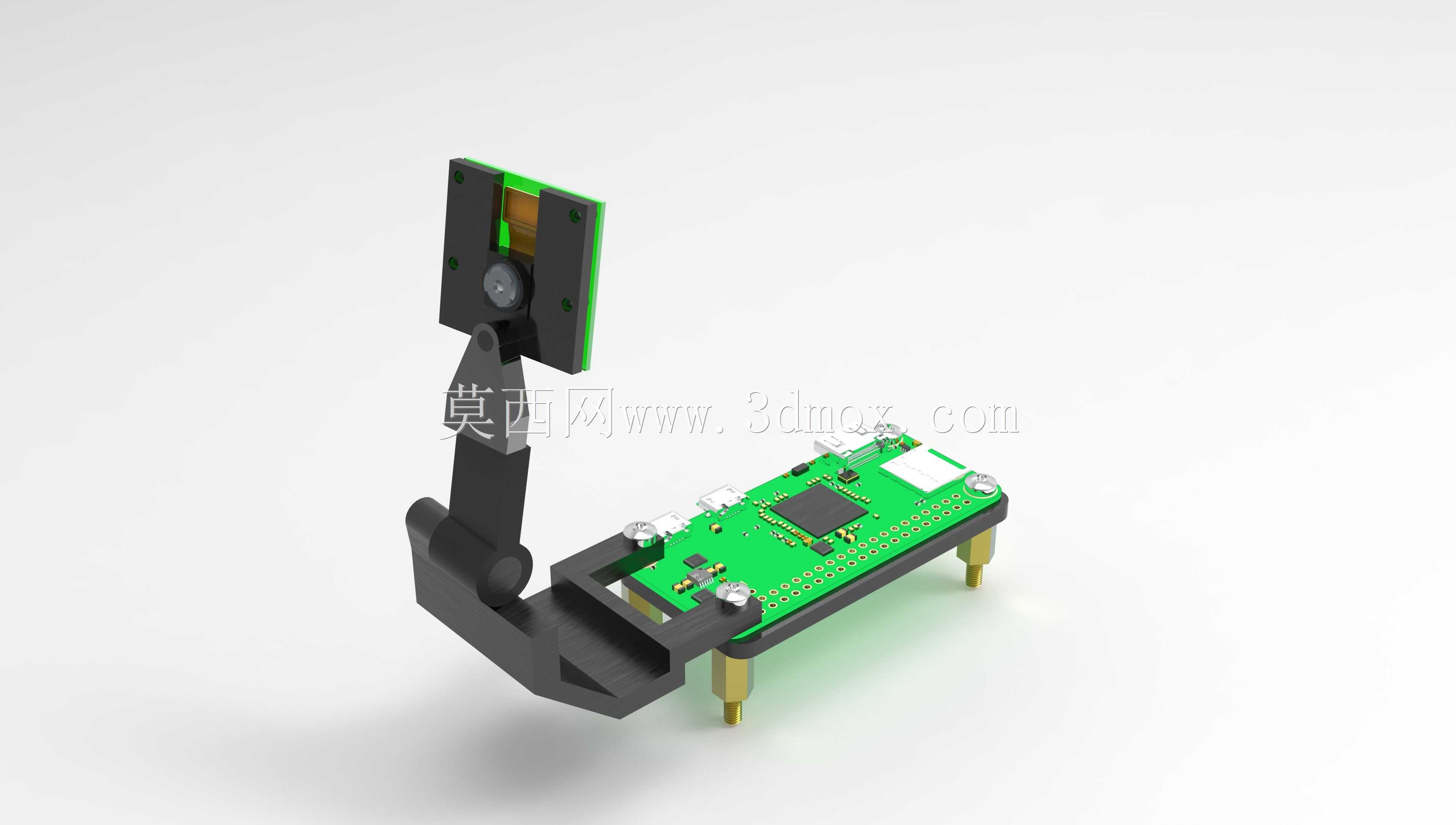

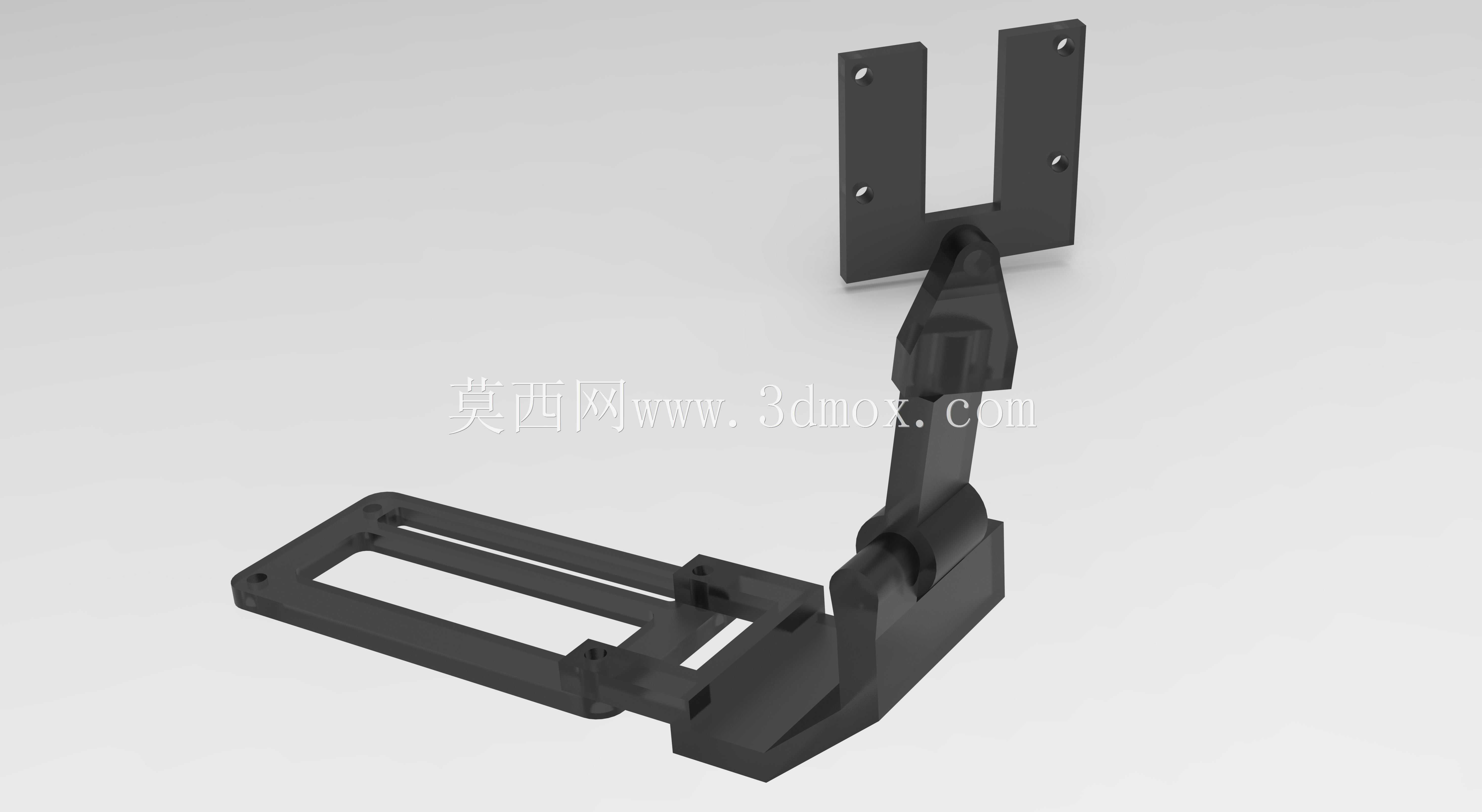

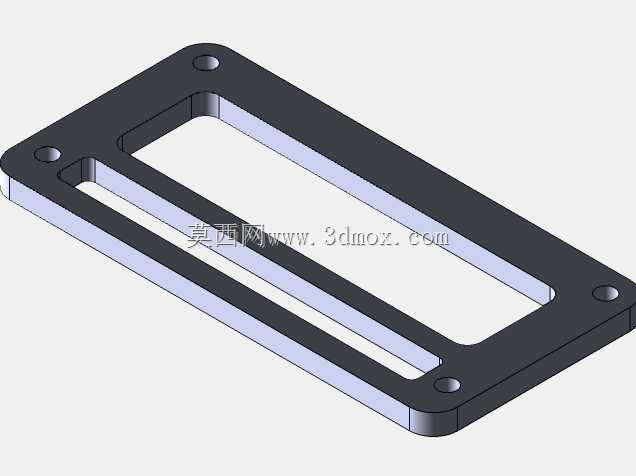

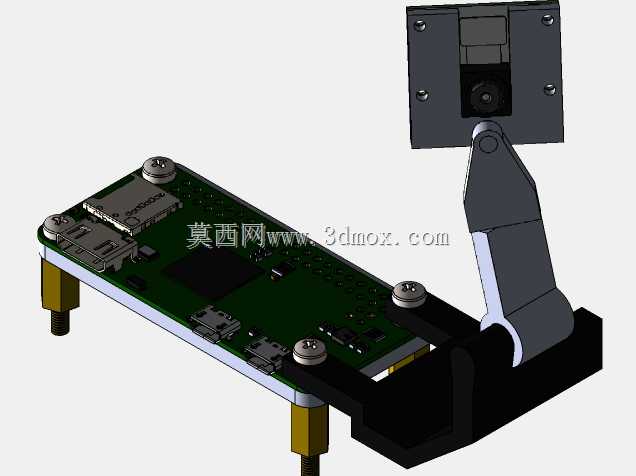

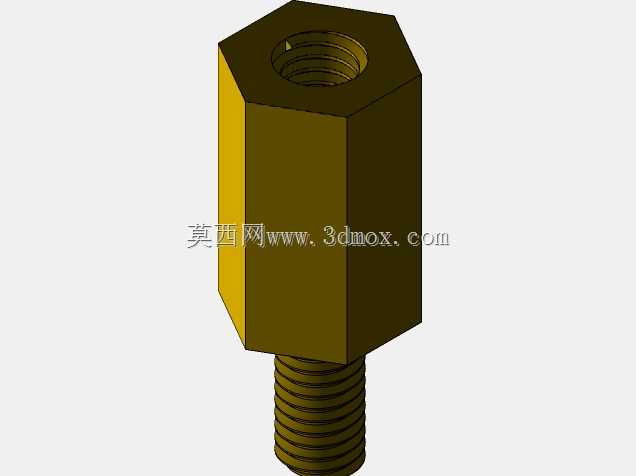

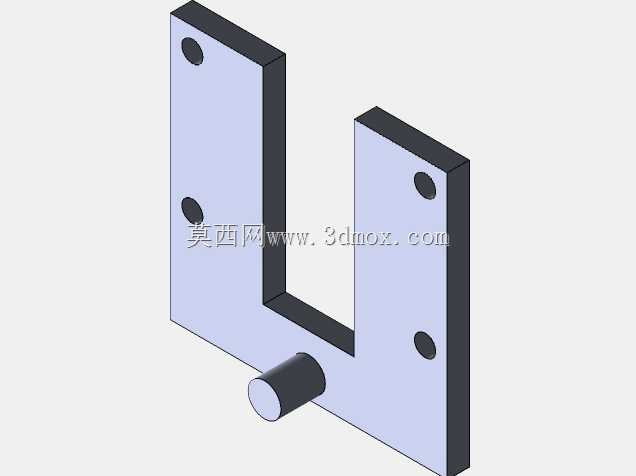

　　结构上采用三段式铰接设计，总共提供三个自由度的调节能力：最下端是与树莓派Zero板型完全匹配的底座，底座预留对应单板机四个安装孔位的固定柱，可直接通过铜柱将主控板锁附在底座上，安装后单板机的所有外接接口，包括Micro USB供电口、数据口、CSI排线接口、TF卡槽都完全外露，不会被支架结构遮挡，不影响外接线材插拔与存储卡更换；中间段是支撑臂，两端分别与底座、相机安装板通过铰接轴连接，铰接位置预留足够的阻尼间隙，调整角度后可依靠结构摩擦力保持姿态，无需额外锁止件即可维持倾斜、旋转后的拍摄角度，能覆盖水平0度到垂直90度以上的拍摄角度范围，满足不同取景方向的需求；最上端的相机安装板预留与通用树莓派相机模块完全匹配的四个固定孔位，中间开设对应相机镜头与排线的避让槽，安装后相机镜头完全居中露出，排线可顺着支撑臂内侧的走线槽排布到主控板的CSI接口位置，避免排线外露拉扯导致接触不良。

　　整个支架的安装边界完全贴合树莓派Zero的板卡尺寸，安装完成后整体外轮廓不会超出板卡边缘过多，横向最大宽度与树莓派Zero板宽一致，纵向在支架完全收拢状态下高度仅比板卡厚度高出20mm左右，完全展开后最大支撑高度可达到65mm，能满足相机抬高取景的需求；铰接位置的转动行程经过限位设计，不会出现过度转动拉扯排线的问题，每个转动副的转动角度范围都经过校核，确保在最大转动角度下，相机排线的弯曲半径大于排线允许的最小弯曲值，不会因为反复调整角度导致排线内部线芯断裂。

　　设计过程中针对3D打印工艺做了专门的适配优化，所有结构壁厚统一设置为2mm，既保证足够的结构强度，又不会因为壁厚过大导致打印翘曲；所有转角位置都添加了R1的圆角过渡，避免打印过程中出现应力集中导致的层间开裂；所有安装孔位都预留了0.2mm的装配公差，使用PLA耗材打印后无需二次打磨即可顺利完成铜柱、螺丝的装配，铰接轴位置特意设计为一体化打印的间隙配合结构，打印完成后只需去除支撑即可直接转动，不需要额外加装金属转轴，降低装配复杂度。

　　实际使用中，这款支架可直接将树莓派Zero与相机集成一个整体，不需要额外搭配外壳或其他固定件，可直接通过底座的预留孔位锁附在各类项目载体上，无论是固定在小型移动机器人顶部作为视觉导航传感器，还是安装在桌面作为定点图像采集装置，或是集成到便携式检测设备中作为图像采集端，都能快速完成硬件的姿态调整与固定，避免了以往用胶水、扎带固定相机导致的角度偏移、拆卸困难等问题。支撑臂的截面采用L型加强结构，在保证轻量化的同时提升了抗形变能力，即使在移动设备的振动场景下，也不会出现支架下垂、相机角度偏移的情况，能稳定维持预设的拍摄角度。相机安装板的避让槽尺寸经过精准校核，既可以适配普通版本的树莓派相机，也可以兼容带红外滤光片的夜视版本相机，不会出现镜头被遮挡、排线无法穿出的问题。
