栏板式货运牵引平板拖车三维设计

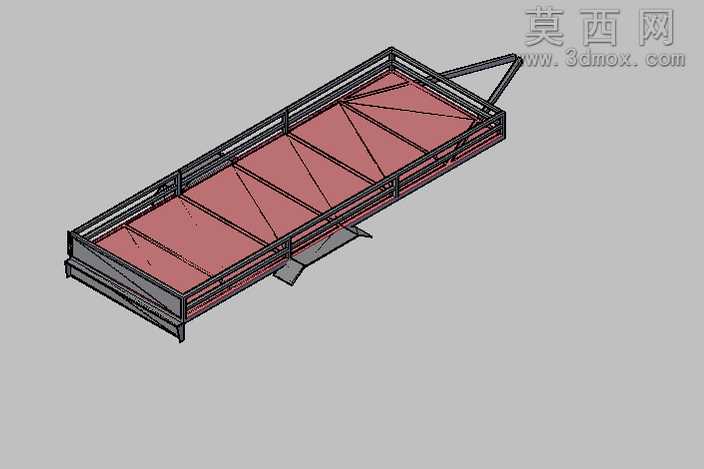

本作品为栏板式货运牵引平板拖车的三维设计模型，建模过程严格遵循实际拖车的生产制造逻辑，采用自底向上的建模思路完成整体搭建。首先完成拖车底部承载框架的建模，主体框架采用矩形截面型钢搭建纵横交错的承载梁结构，纵向主承载梁沿拖车长度方向贯通布置，横向辅助梁按等间距排布与主梁牢固连接，形成稳定的网格状承载基底，保证整体结构的抗弯抗扭性能，建模时精准还原型钢的截面尺寸与连接位置的贴合关系，避免出现结构干涉问题。随后完成栏板结构的建模，拖车两侧及端部设置防护栏板，栏板采用框架加内部斜向加强筋的结构设计，斜向筋呈三角排布，有效提升栏板的抗冲击能力，防止运输过程中货物滑落，栏板与底部框架的连接位置预留了对应的安装贴合面，还原实际装配的连接逻辑。拖车承载台面采用防滑板材设计，建模时还原了台面的平整形态与板材厚度，台面下方对应横向梁的位置设置支撑结构，保证台面承载时的受力均匀。牵引连接端设置三角状牵引架结构，牵引架从前端主梁位置延伸而出，端部预留牵引连接接口，建模时还原了牵引架的斜向支撑结构，保证牵引受力时的结构强度。拖车底部设置行走支撑结构，对应轮位预留了行走机构的安装空间，同时设置驻车支撑结构，保证拖车脱离牵引车时可以稳定停放。材质渲染方面，底部承载框架与栏板框架采用深灰色金属材质，还原型钢的哑光金属质感，承载台面采用暗红色防滑耐磨涂层材质，牵引架与底部支撑结构采用同框架一致的金属材质，整体渲染效果清晰区分不同结构部件，直观展现各部分的形态与连接关系。设计过程中充分考虑拖车的实际使用场景，整体结构简洁实用，承载区域开阔平整，栏板高度适配常规散货与规整货物的运输需求，牵引结构的角度与长度适配常规牵引车的连接高度，整体结构无冗余设计，在保证承载强度的前提下控制整体自重，所有结构的连接位置都做了对应的加强处理，避免应力集中问题，模型完整还原了该类拖车的核心结构特征，可用于结构展示、工艺参考等场景。
