500桶自升降半管压裂储液罐草绘模型

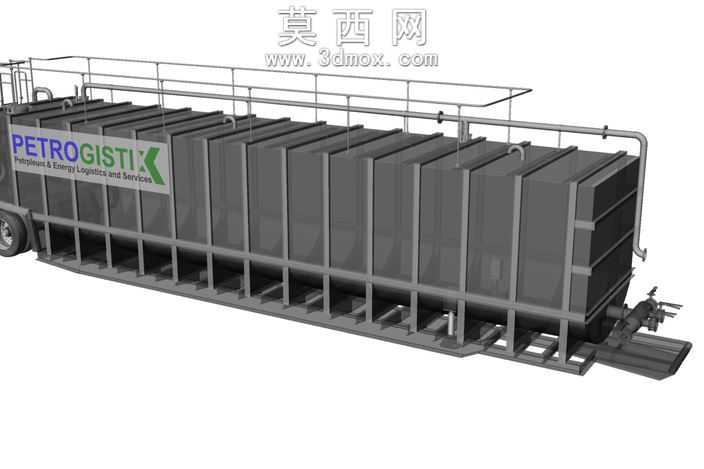

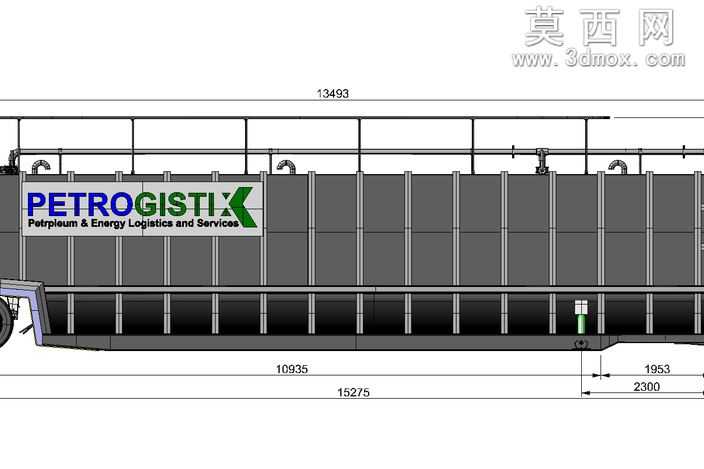

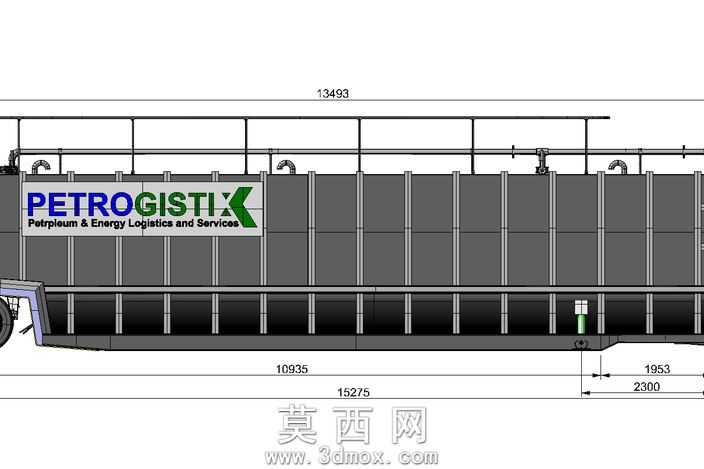

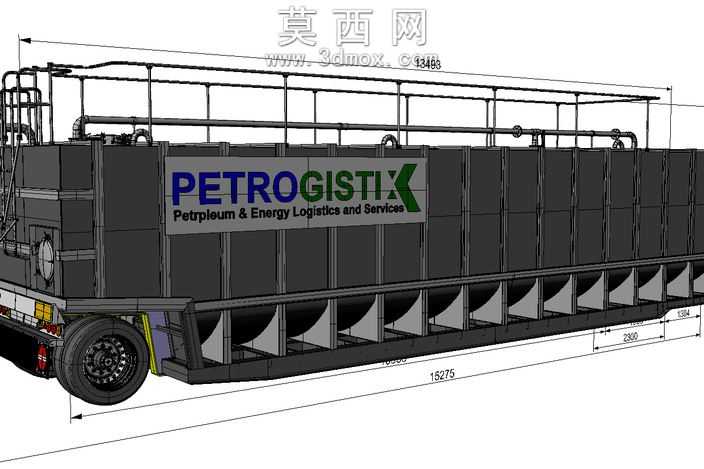

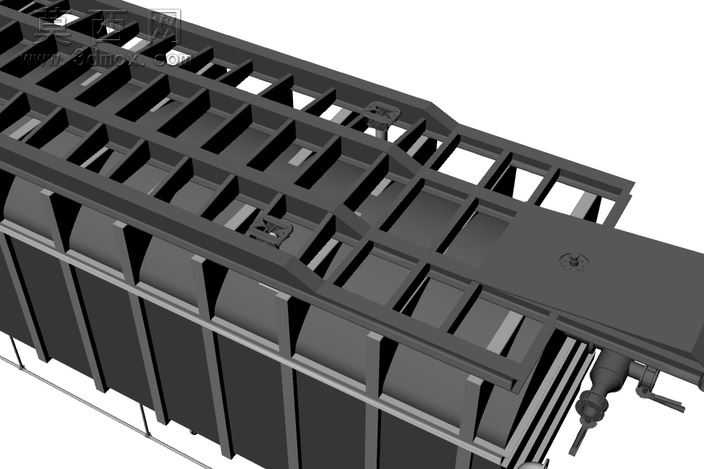

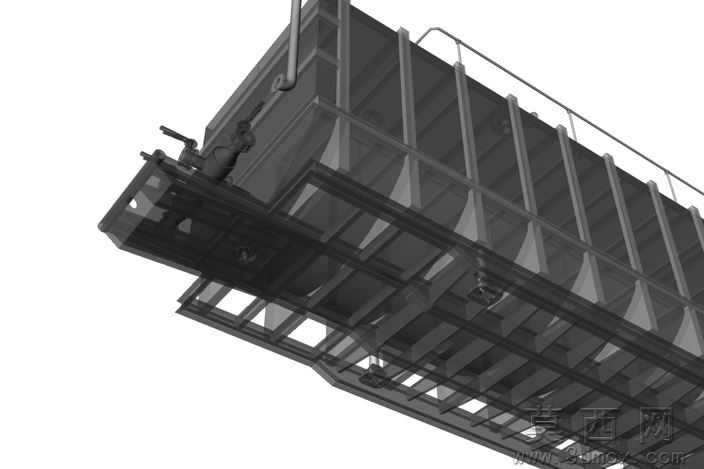

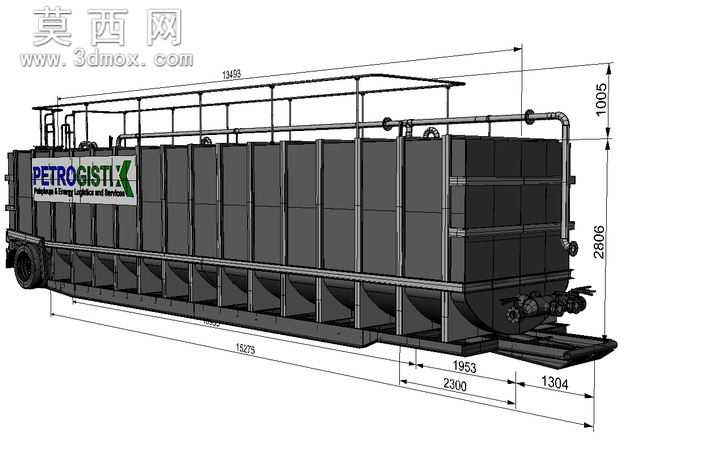

本模型为石油压裂作业配套的500桶容量自升降半管压裂储液装备草绘三维设计成果，建模阶段以压裂现场大容量储液、快速转场部署的实际需求为核心设计依据，先通过草绘模块完成整体轮廓的尺寸锚定，严格匹配现场作业对储液设备的长宽高参数要求，标注关键装配尺寸确保各结构段的比例精准。建模过程中优先还原罐体的半管加强结构，沿罐体侧壁等距排布的半管加强筋采用阵列特征完成批量建模，既保证结构强度符合压裂液存储的承压要求，也还原了真实装备的外部结构特征；罐体顶部的操作护栏、管线接口、阀组安装位均按照现场设备的实际布局逐一建模，护栏采用标准型材截面搭建，管线接口预留标准装配位置，方便后续细化设计时对接管路组件。自升降支撑结构作为本装备的核心功能部件，建模时重点还原其伸缩支撑的运动逻辑，支撑腿与罐体的连接位设置合理的铰接结构，确保升降动作的结构可行性，支撑脚的尺寸设计兼顾场地接触面积与承重需求。材质渲染阶段，罐体主体采用工业哑光深灰金属材质模拟钢制罐体的真实质感，侧面标识区域还原企业品牌涂装的色彩分区，护栏、管线等附属部件分别对应金属型材、工程塑料等不同材质属性调整反光度与粗糙度参数，让整体模型的视觉呈现贴近真实工业装备的质感。设计思路上围绕压裂作业的快速部署需求，整体结构采用模块化布局思路，罐体主体为核心储液单元，周边附属结构均围绕罐体集成布置，既保证500桶的大容量储液能力，也通过自升降结构减少现场部署时的吊装依赖，半管结构的设计在提升罐体结构强度的同时，也能优化罐体内部液体的流动特性，避免压裂液沉积，草绘阶段完成的尺寸标注为后续的详细结构设计、工程出图提供了准确的尺寸基准，整体模型完整还原了该类压裂储液装备的核心结构特征与功能设计逻辑。
