四自由度关节型夹持机械臂结构设计

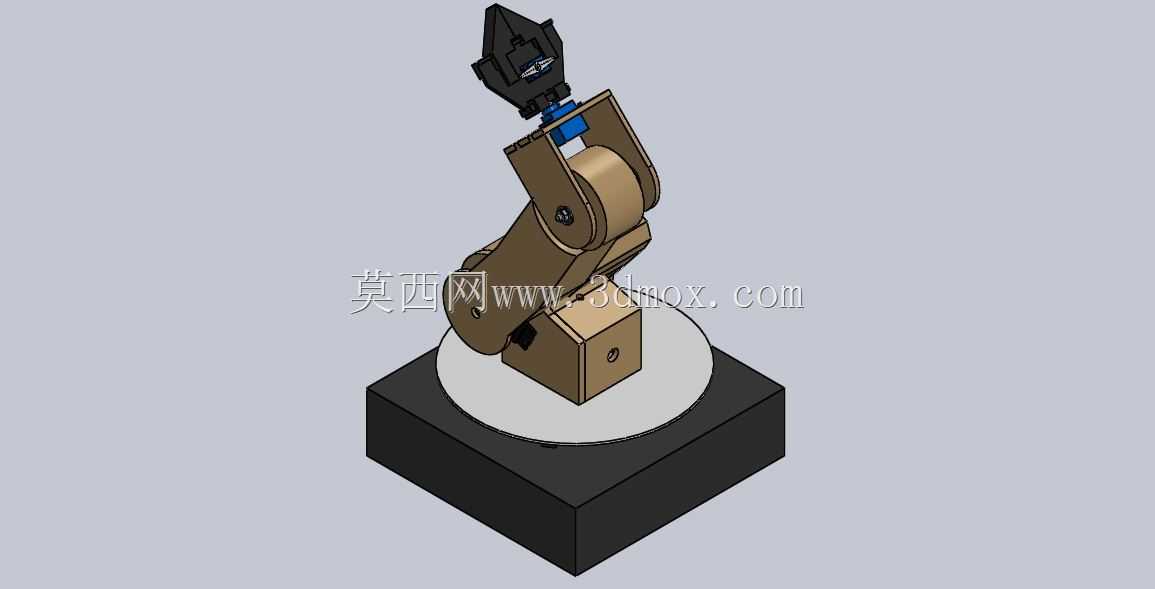

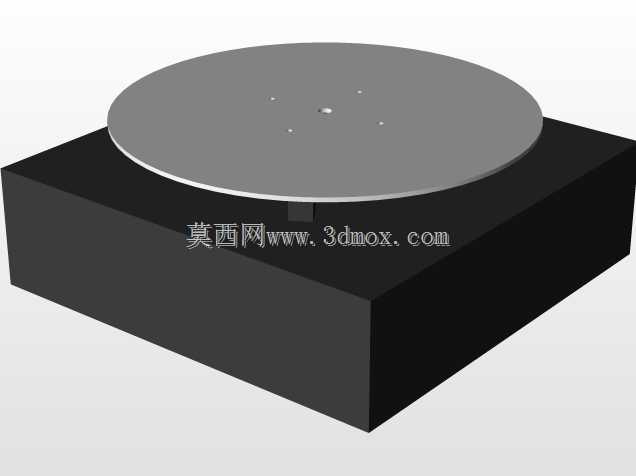

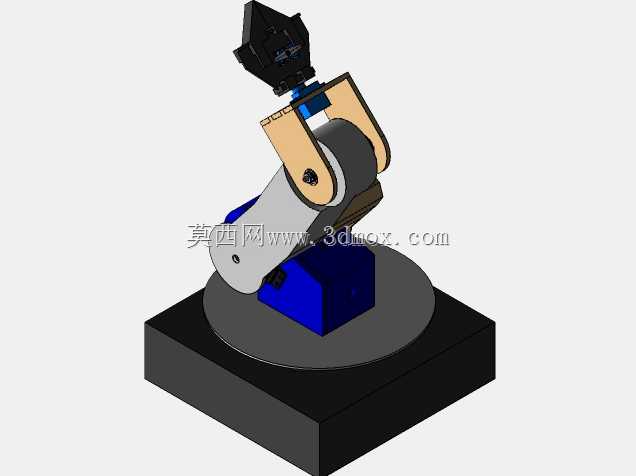

　　这款四自由度夹持机械臂的结构设计，核心面向小型工位的重复上下料、工件转运、轻量装配场景，在3C电子零部件分拣、实验室样本转运、小型注塑件取件这类负载要求不高但动作重复性强的工位上，能替代人工完成高频次的定点取放动作，降低人工重复操作的疲劳误差。从结构布局来看，整机采用基座回转、大臂俯仰、小臂俯仰、末端夹持器回转的四级自由度配置，所有关节的转动副都做了同轴度限位设计，基座采用方形铸铁材质配重块结构，底部预留了标准安装孔位，可直接固定在铝型材工作台面或者设备机架上，安装边界控制在200mm见方的区域内，不会占用过多工位空间，整机伸展后最大作业半径覆盖320mm范围，垂直方向抬升高度最高可达280mm，完全适配小型流水线的工位间距要求。

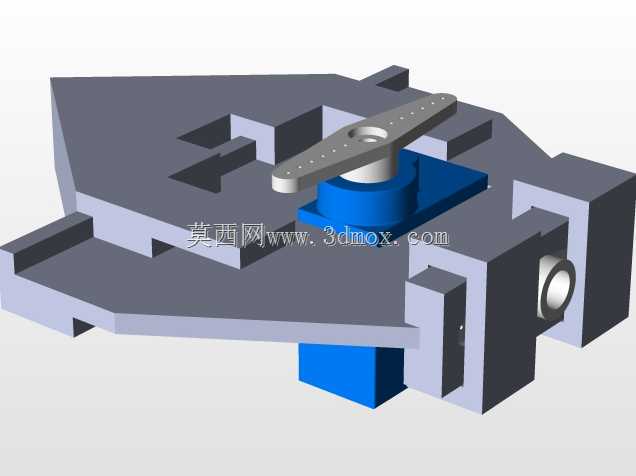

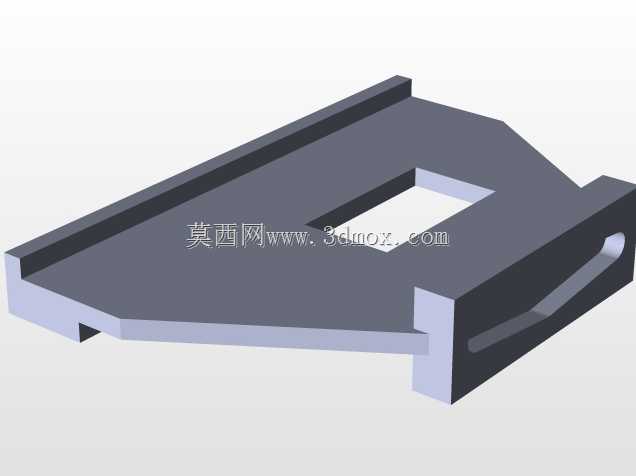

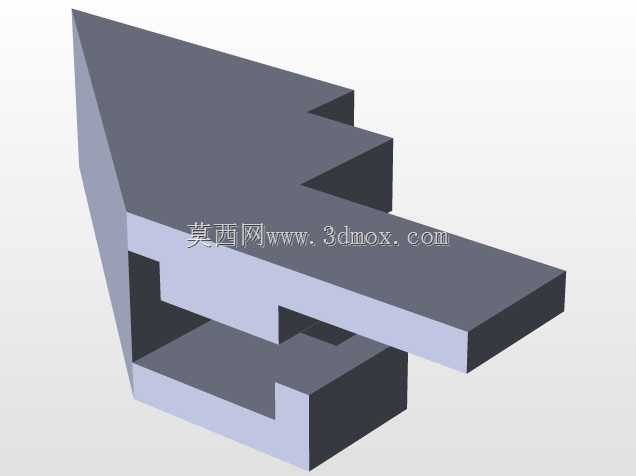

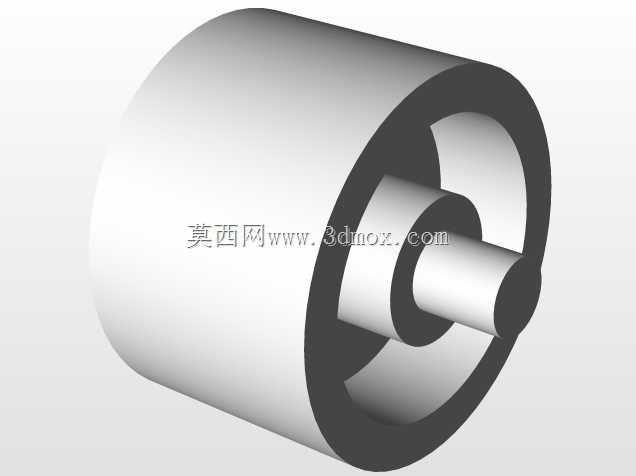

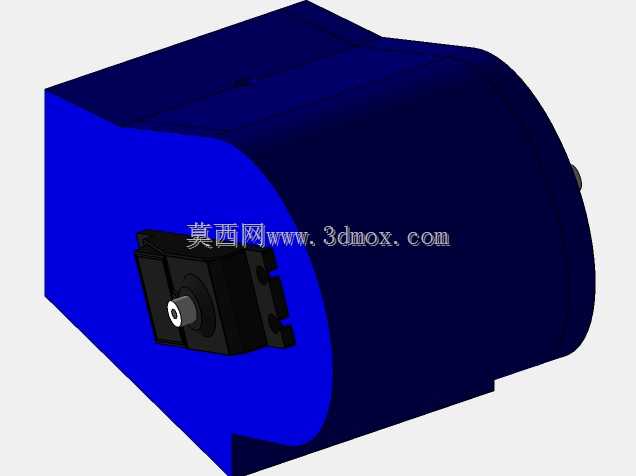

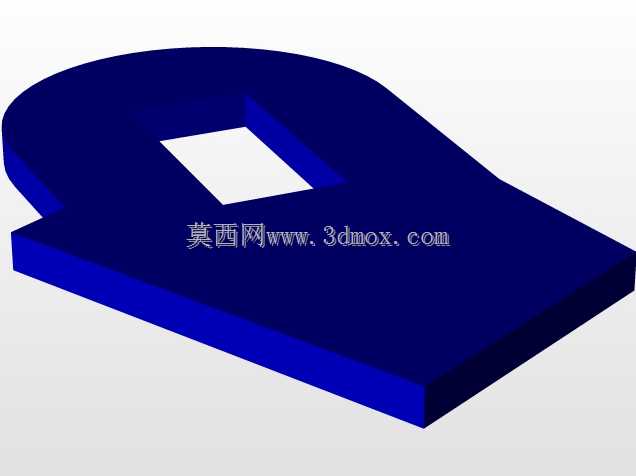

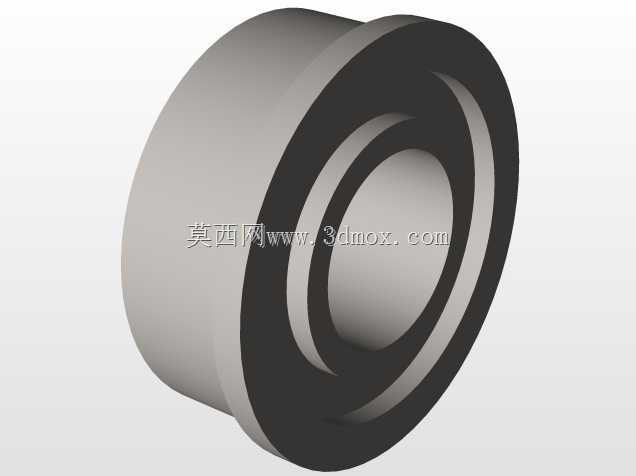

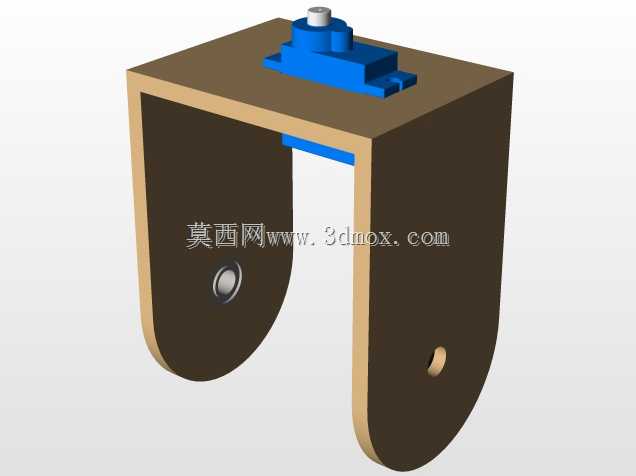

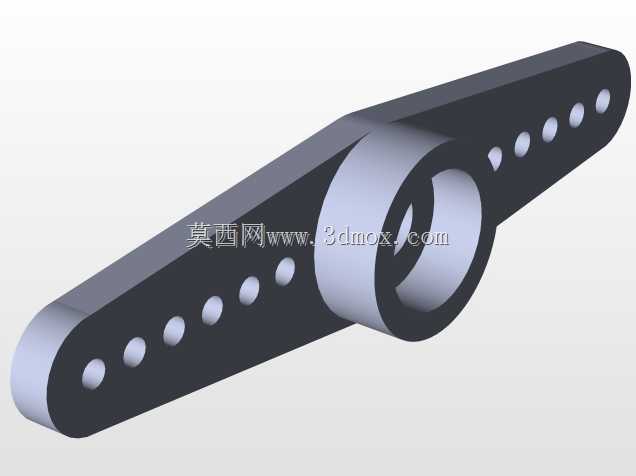

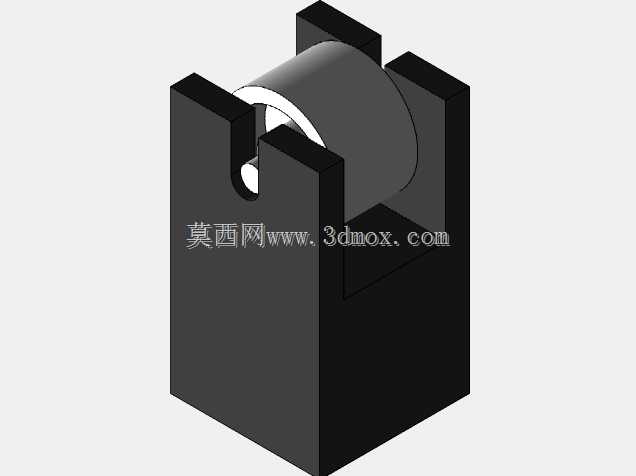

　　设计阶段优先考虑了关节传动的间隙补偿，大臂与小臂的铰接位置都预留了轴承安装位，可根据负载需求选配深沟球轴承或者含油铜套，兼顾低成本场景的免维护需求和高精度场景的回转间隙控制；末端夹持器采用平行夹爪结构，夹指做了可更换设计，可根据被夹持工件的外形更换V型指、平指或者仿形指，夹持行程范围在0-40mm，单指最大加持力可通过关节处的舵机扭矩参数调整，适配1kg以内的不同材质工件抓取。从结构建模的细节来看，所有臂段的型材都做了轻量化挖槽处理，在保证结构刚性的前提下尽可能降低运动部件的自重，减少关节驱动的负载余量，臂段的走线槽全部内置在结构件内部，避免运动过程中管线拖拽磨损，基座内部预留了驱动元件、控制板的安装空间，

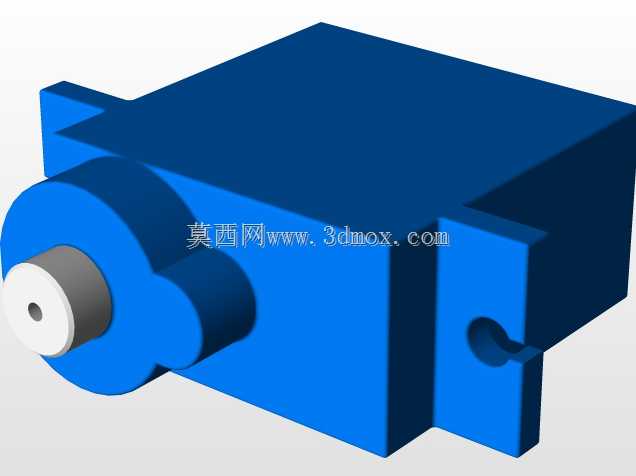

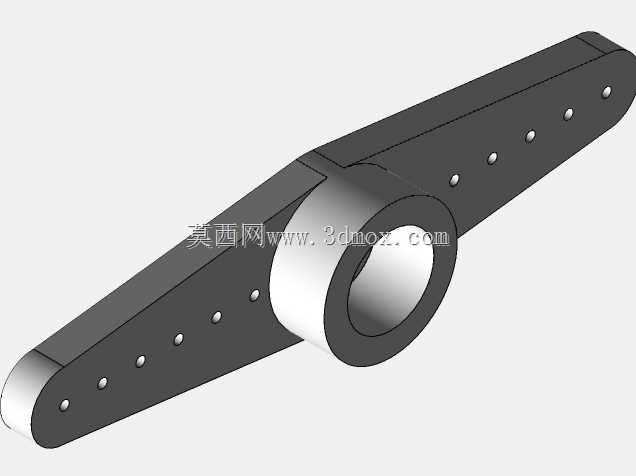

　　所有线缆可通过基座中心的过线孔引出，不会外露在设备外部影响整洁度。关节的限位块都做了软缓冲垫安装位，避免运动到极限位置时出现硬碰撞冲击，延长驱动元件的使用寿命。在实际应用选型中，这款机械臂可根据场景需求选配不同的驱动方案，教学演示场景可采用舵机驱动降低整体成本，工业应用场景可替换为步进电机加同步带传动的方案提升重复定位精度，末端也可根据需求更换吸盘、焊笔或者点胶头，拓展不同的作业功能。整个结构的装配逻辑采用分层式设计，从基座到臂段再到末端执行器全部采用螺栓连接，无特殊定制的异形紧固件，后期维护拆卸时不需要专用工具，易损件的更换流程简单，普通设备维护人员即可完成日常保养。结构件的外形全部采用圆角过渡处理，避免工位操作过程中尖锐棱角剐蹭操作人员或者工件，所有连接螺栓的头部都做了沉孔设计，不会突出结构件表面造成运动干涉。
