桌面级FDM熔融沉积成型3D打印设备结构

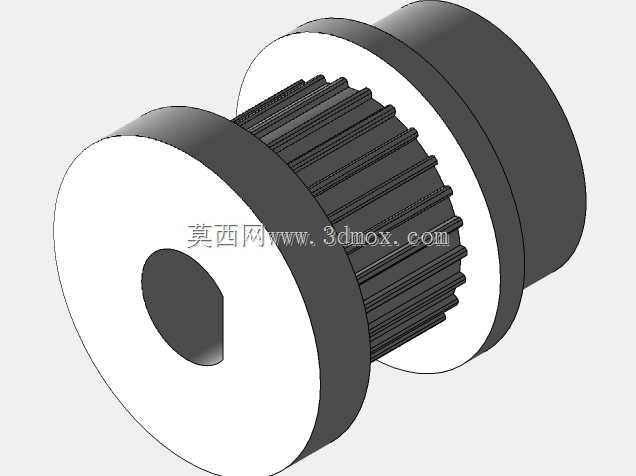

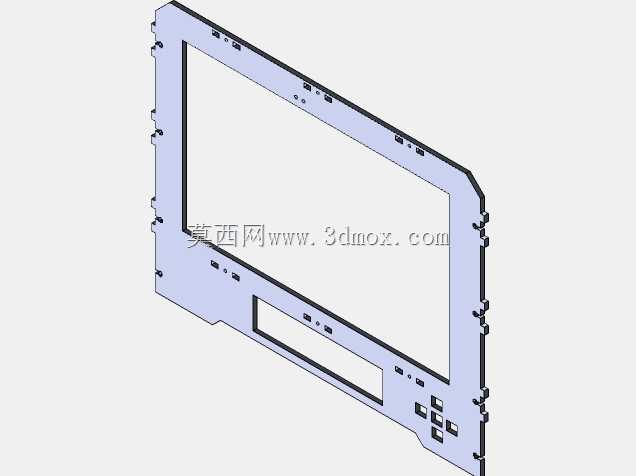

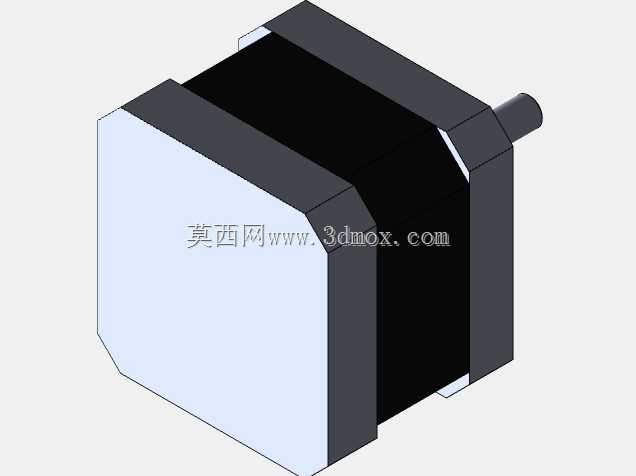

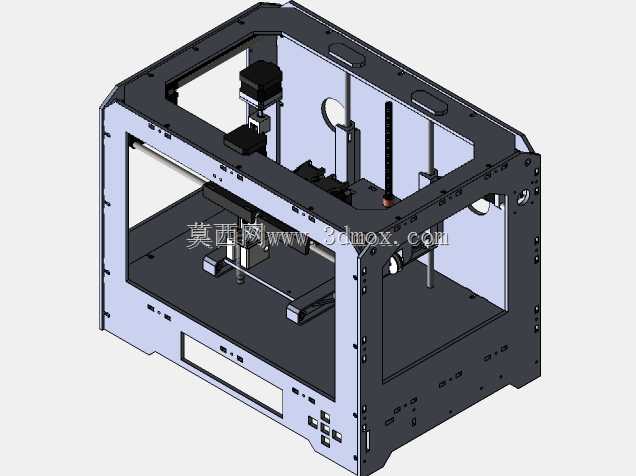

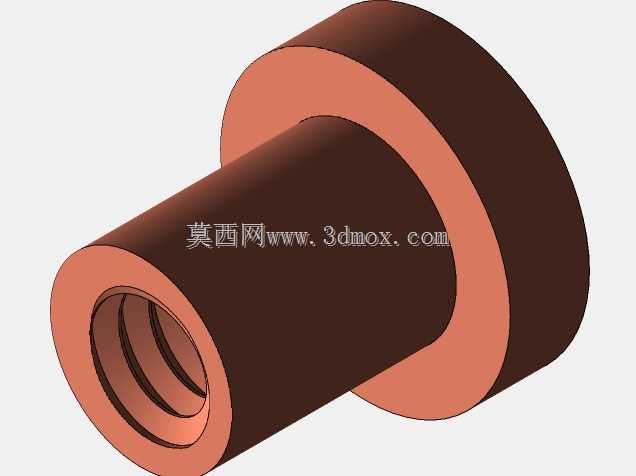

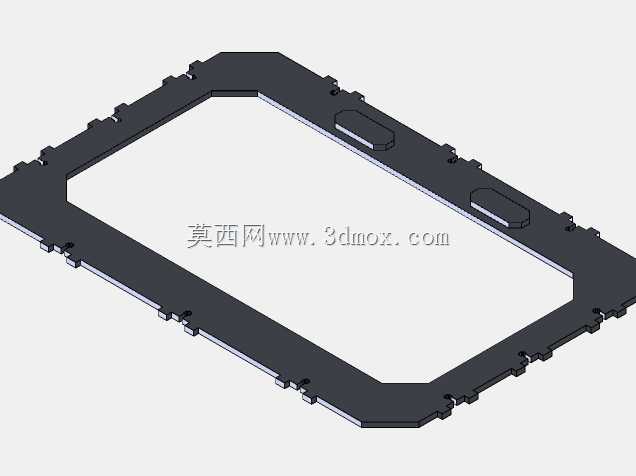

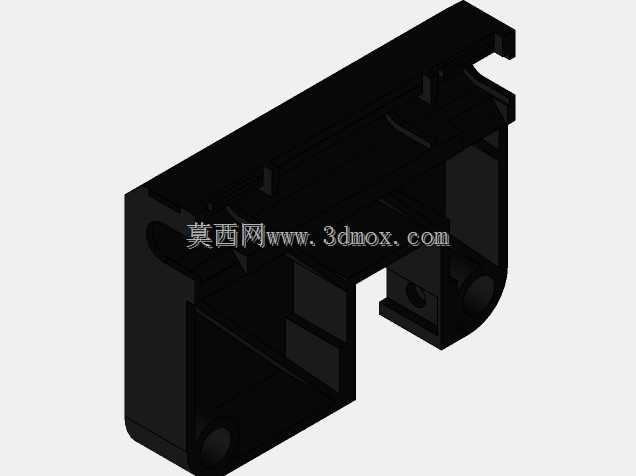

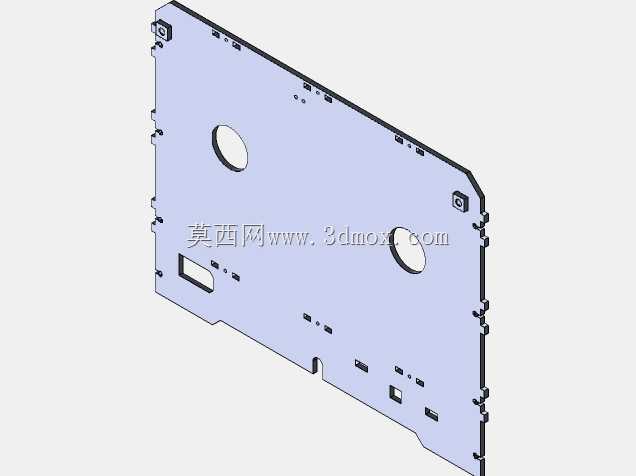

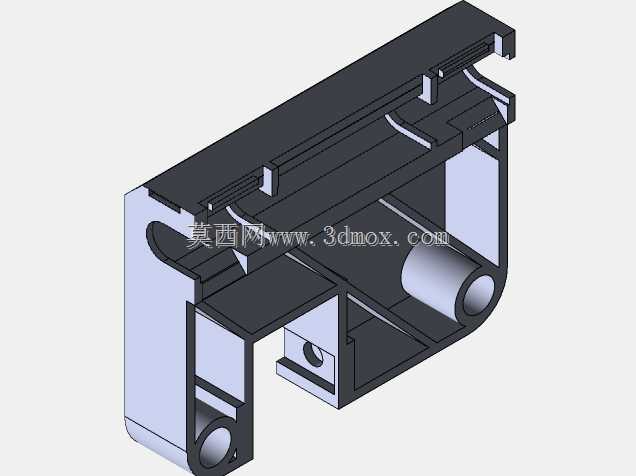

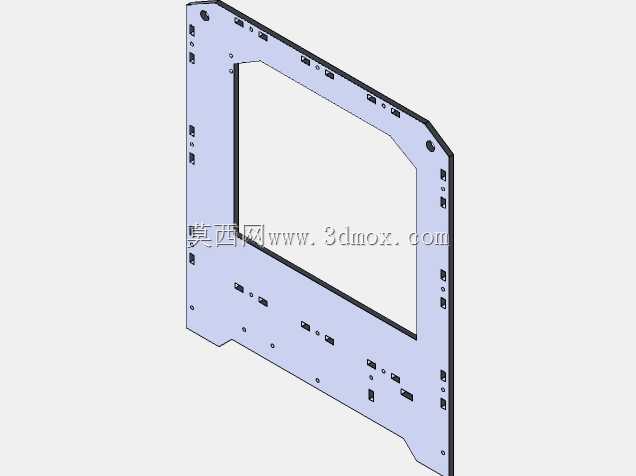

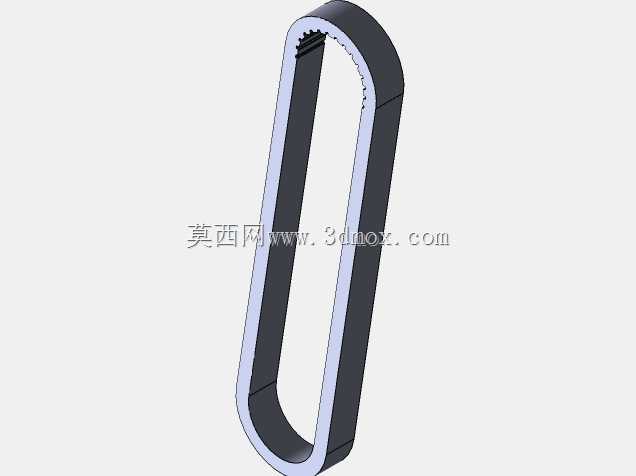

　　这套未完成的桌面级3D打印设备结构，目前已完成主体框架、运动轴系安装位、腔体围护结构的搭建，可覆盖创客空间、教学实验室、小型产品打样车间的日常使用场景，主要用于热塑性塑料耗材的熔融沉积成型作业，能完成结构验证件、工装夹具原型、创意定制零件的逐层堆叠制造。从当前已完成的结构部分来看，整体采用钣金折弯拼接的框架形式，区别于常见的铝型材拼装桌面机型，钣金框架的抗扭刚性更强，在高速运动打印过程中能更好抑制框架共振，减少打印件表面的振纹缺陷，框架侧边预留的多组安装孔位，既可以固定直线导轨、传动同步带的安装座，也为后续加装外壳封板、照明模块、散热风道预留了足够的安装空间。设备前部预留了嵌入式操作面板的安装槽位，

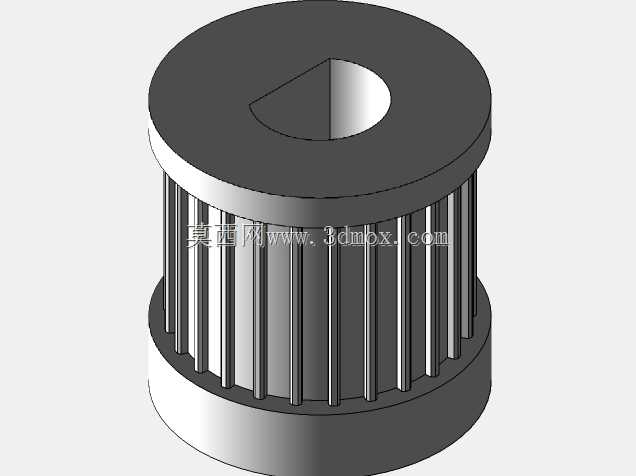

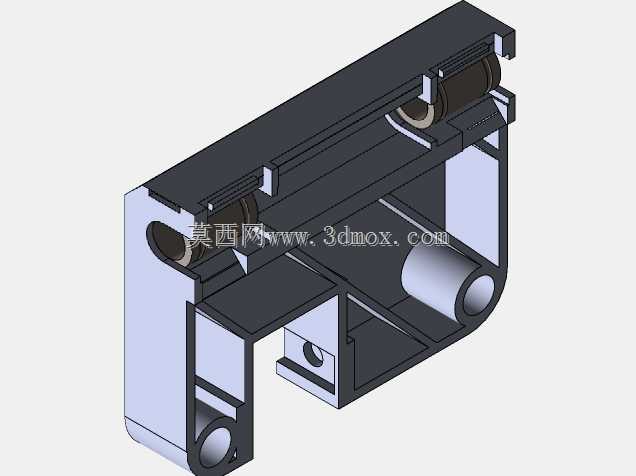

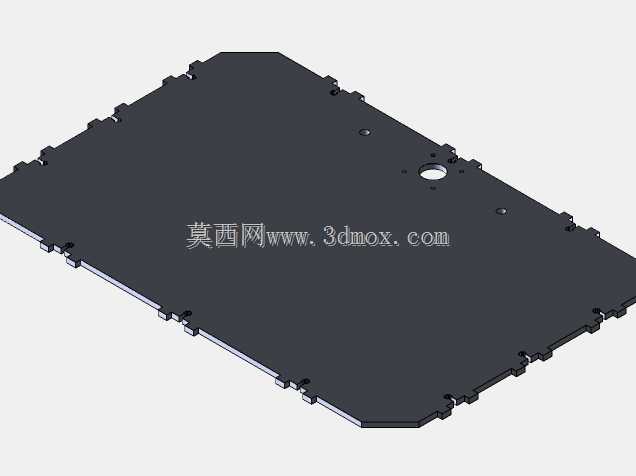

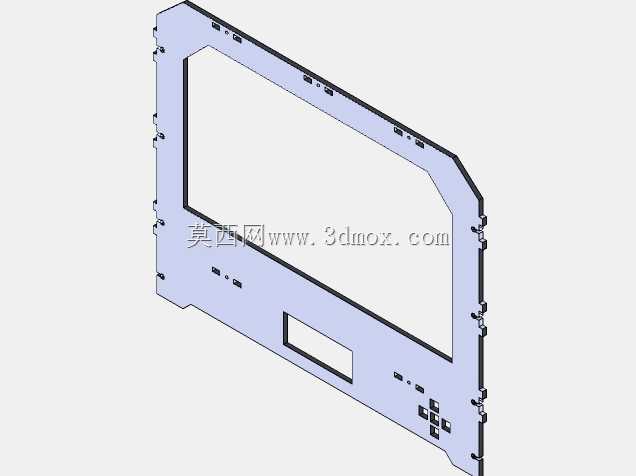

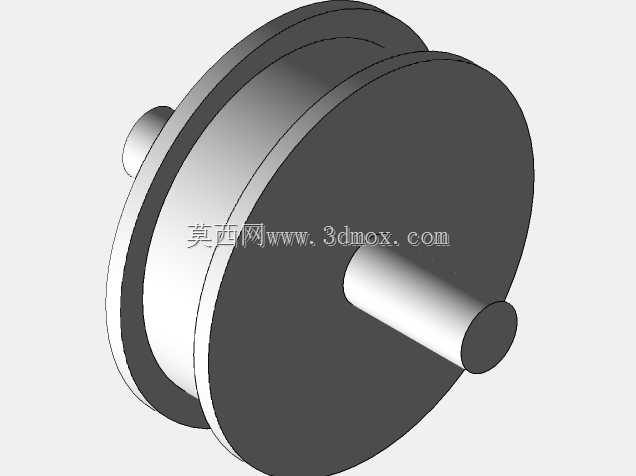

　　槽位周边的小孔用于固定面板控制板与走线卡扣，操作时无需外接电脑即可完成打印参数调取、打印进程监控的操作，符合桌面设备单人操作的人机交互逻辑。运动机构的安装位目前已经完成X、Y、Z三轴的基准面加工，X轴采用龙门式跨接布局，打印头安装座预留了挤出机构、加热块、散热风扇的固定孔，可适配常见的E3D系列打印头组件，Y轴负责成型平台的前后往复运动，平台安装位预留了调平弹簧、加热床的固定点位，Z轴采用双光杆垂直导向结构，能保证龙门升降过程中的平行度，避免层厚不均的打印缺陷。设备内部的腔体空间可支持常规尺寸的零件打印，整体安装边界控制在桌面设备的常规尺寸范围内，放置时无需额外预留过大的操作空间，后侧预留的走线槽与电源安装位，可将主控制板、

　　开关电源、接线端子统一布置在腔体后侧，避免运动过程中走线干涉，同时减少电气元件对成型区域的热辐射影响。从设计思路来看，这套结构优先考虑了加工与装配的便捷性，所有钣金件均采用常规折弯工艺加工，无需复杂的五轴铣削工序，装配时可通过定位孔快速完成各部件的对位，降低组装过程中的调试难度；框架上预留的多组冗余安装孔，也为后续的功能升级留出了余量，比如加装自动调平传感器、耗材断料检测模块、腔体恒温加热组件时，无需重新对框架进行打孔加工。目前未完成的部分主要集中在末端执行器装配、电气线路排布、外封板安装环节，已完成的框架与轴系基准部分，已经能保证设备运动的基础精度要求，后续只需补齐对应功能组件，即可完成整机组装调试，投入实际打印作业。

　　在实际应用中，这类桌面级3D打印设备相比工业级机型，采购与维护成本更低，操作门槛更低，适合小批量、非连续的零件打样需求，在职业院校的机械实训课堂、小微企业的研发打样部门、个人创客的工作场景中，都能承担快速原型制作的任务，无需依赖外部机加工供应商，大幅缩短产品研发的验证周期。结构设计上特意将传动部件的安装面与框架主体做了一体化折弯处理，相比额外加装传动安装座的结构，减少了装配累积误差，能更好保证三轴运动的垂直度与平行度，打印过程中运动部件的运行稳定性更优，可支持更高的打印速度，同时降低长期使用后的结构松动概率。腔体内部的空间布局也做了优化，将电气部件与成型区域做了物理分隔，既可以避免打印过程中熔融塑料的飞溅污染电气元件，也能减少电气元件运行产生的热量对成型腔体内温度场的干扰，降低打印件因为温度不均产生的翘曲变形概率。
