Duet3D-6HC轻型3D打印机控制主板

　　作为深耕三维结构设计与设备调试多年的工程师，接触过不少桌面级与工业级FDM、光固化3D打印设备的电控方案，Duet3D-6HC这款轻型控制板的设计逻辑，完全是围绕紧凑型3D打印设备的空间约束、功能需求做的定向优化，在实际装机、选型过程中能明显感受到它的设计巧思。先从实际应用场景说起，这款主板主要适配桌面级CoreXY结构、悬臂结构的中小型FDM 3D打印机，也可用于小型激光雕刻机、数控点胶机这类需要多轴运动控制、低功耗驱动的桌面级数控设备，尤其是对设备内部安装空间有严格限制的机型，它的板载集成度优势会非常突出。不同于很多需要外接扩展模块才能实现联网、多驱动支持的控制板，这款轻型型号直接把最小化的电子控制单元、WLAN无线通讯模块、

　　LAN有线网络接口都集成在了同一块PCB上，省去了外接模块的布线空间，也减少了外接接插件带来的接触不良隐患，在紧凑的设备机箱内部，不需要额外预留扩展模块的安装位，布线时只需要整理电机、加热头、热床、限位开关的连接线即可，能大幅压缩电控仓的整体体积。从功能特性来看，板载集成了六路大电流步进电机驱动接口，足够支撑X/Y/Z三轴、双Z轴同步、挤出机、辅助轴（比如自动调平探针升降、换料机构驱动）的全轴驱动需求，不需要额外外接驱动扩展板；板载的电源管理模块支持宽电压输入，适配常见的12V、24V桌面级设备供电规格，加热回路、风扇回路都做了独立的载流设计，能直接驱动常见的桌面级热床、挤出头加热组件，不需要外接大功率继电器模块。

　　网络模块的集成也很贴合实际使用场景，WLAN支持常见的2.4G频段，车间或者工作室环境下不需要拉网线就能实现设备的无线控制、文件无线传输，LAN接口则适合对网络稳定性要求高的批量设备部署场景，有线连接的延迟更低、抗干扰能力更强，不会出现无线信号波动导致的打印中断问题。再说到设计思路，这块PCB的布局完全是围绕安装便利性、电磁兼容性做的优化：所有外接接口都布置在板卡的边缘位置，接线时不需要在板卡上方预留手部操作空间，接插件全部采用带锁扣的卧式端子，设备运行过程中出现振动也不会出现接线松脱的问题；板上的大功率器件比如驱动芯片、电源管理芯片都布置在靠近板边的位置，方便贴合机箱金属壳体做被动散热，不需要额外加装体积较大的散热风扇，既减少了设备内部的气流扰动，也降低了风扇带来的故障点；板上的易损元件比如保险丝、状态指示灯都布置在方便观察、更换的位置，后期维护时不需要拆出整个主板就能完成保险丝更换、运行状态查看。关于外形尺寸与安装边界，这块主板采用矩形PCB布局，四个角预留了标准的M3安装孔位，孔位间距符合桌面级3D打印设备电控板的通用安装尺寸，安装时可以直接固定在机箱的绝缘安装柱上，不需要额外做安装孔位的二次加工；板卡整体厚度符合常规PCB的工艺标准，板上最高的元件是顶部的接线端子与滤波电容，安装时只需要在板卡上方预留不超过15mm的接线空间、下方预留2mm的绝缘间隙即可，不会和机箱内的其他结构件、运动部件产生干涉。实际选型时需要注意，

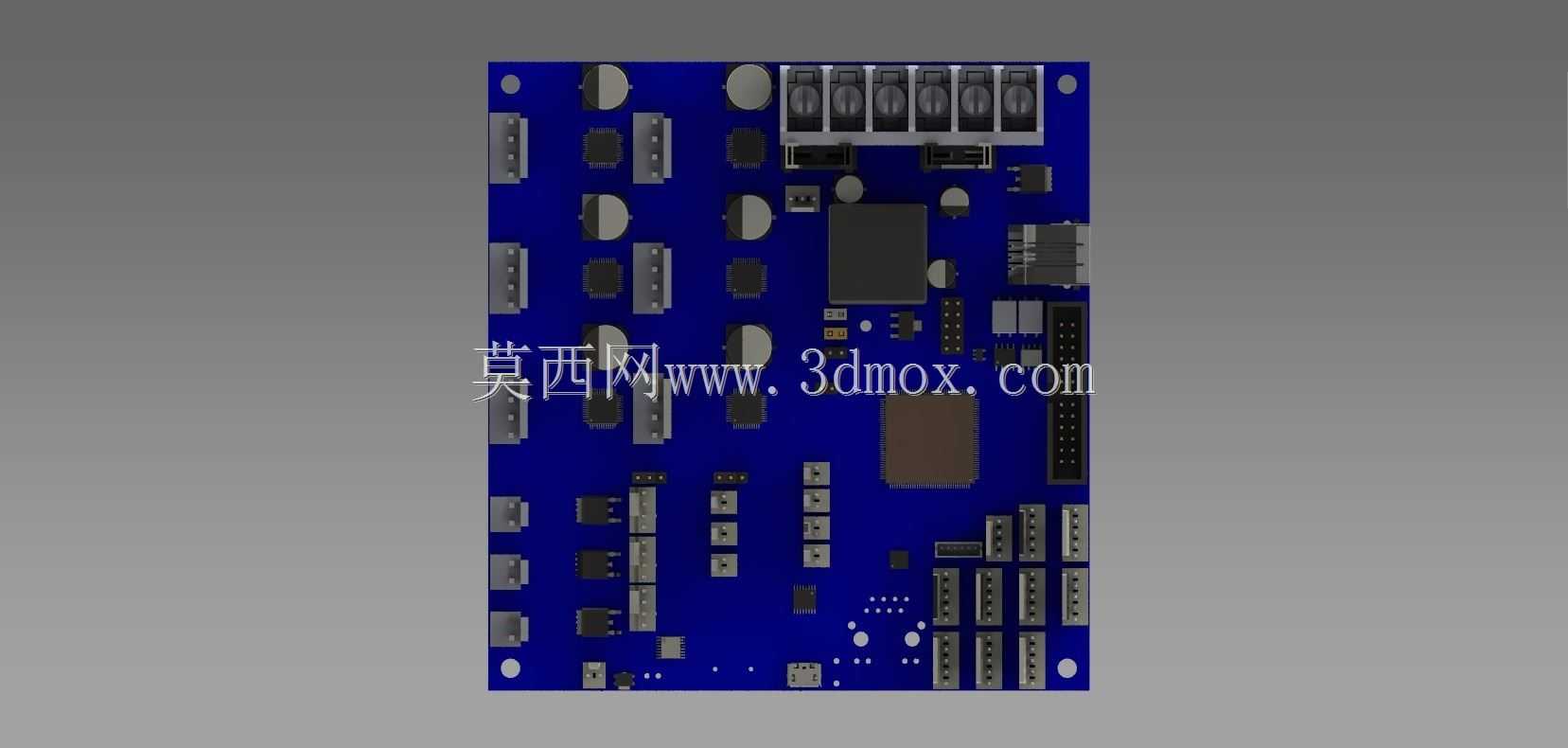

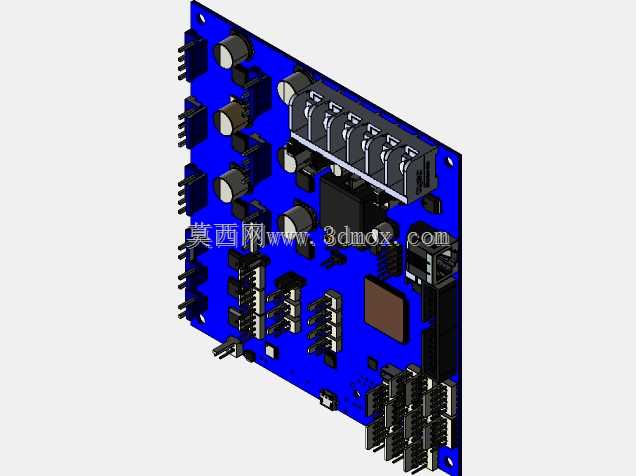

　　这款轻型型号没有搭载冗余的扩展接口，只保留了3D打印设备运行必需的功能组件，所以如果是需要多挤出头、大量外接传感器的特殊定制机型，可能需要评估接口数量是否足够，但对于常规的单挤出头、自动调平的中小型3D打印机来说，它的接口冗余量完全能满足日常使用需求，集成化的设计还能减少整机的布线工作量，降低装配时的接线错误率。从结构建模的角度来说，这块主板的三维模型完整还原了所有接插件、元件的外形尺寸与安装位置，在做设备整机结构设计时，可以直接导入模型进行电控仓的布局验证，提前排查接线空间、安装干涉、散热通道预留的问题，不需要手动测量板卡尺寸再进行简化建模，能大幅缩短整机设计的周期，也能避免因为建模尺寸偏差导致的后期装配问题。
