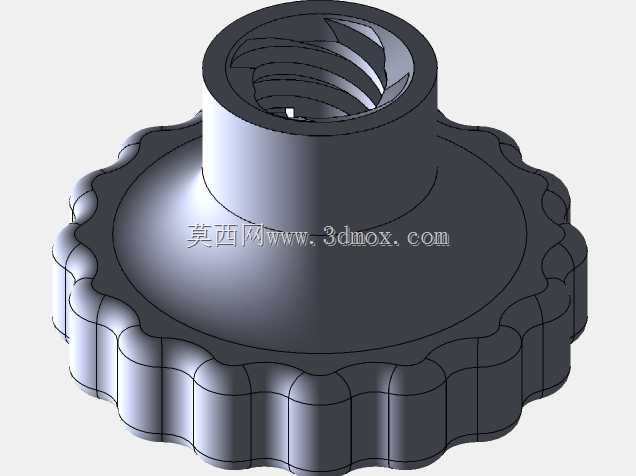

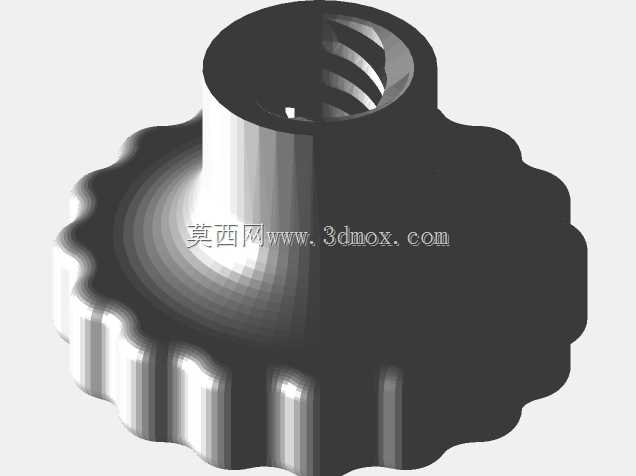

小型Ender3打印机Z轴调节旋钮

　　在桌面级FDM3D打印设备的日常运维与改装场景中，Z轴丝杠端的调节旋钮是操作人员频繁接触的操作部件，其结构合理性直接影响Z轴传动的顺畅度、调平操作的手感，甚至会间接关联到打印过程中丝材进给的稳定性。不少原厂或第三方设计的Z轴旋钮，为了追求握持手感刻意放大头部轮廓尺寸，当设备加装外置Z轴导向件、丝料导向支架或者近程挤出改装组件时，过大的旋钮头部会在Z轴上下行程的特定区间与周边外挂部件发生运动干涉，轻则剐蹭导向管导致丝材进给阻力波动，重则卡滞Z轴运动造成打印层厚错位、喷嘴撞坏平台等故障。这款适配Ender3机型的小型Z轴旋钮，正是针对这类实际使用中的干涉痛点做的定向优化设计。

　　从功能特性来看，该旋钮直接套装在Z轴丝杠的顶端光轴段，依靠内孔与丝杠轴端的扁位结构传递扭矩，操作人员转动旋钮时可直接带动Z轴丝杠旋转，实现热床平台的Z向高度微调，是手动调平、Z轴零点校准操作的直接操作件。区别于常规大尺寸旋钮的设计，这款旋钮将头部握持区域的径向尺寸做了大幅收窄，整体轮廓更紧凑，在保证手指转动时具备足够摩擦力矩的前提下，尽可能压缩了旋钮的外伸边界，即便Z轴周边加装了外置导向件、丝材缓冲架或者走线拖链，旋钮在全行程转动过程中也不会与周边部件发生空间干涉，从根源上避免了旋钮剐蹭送丝路径导致的进给不畅问题。

　　设计思路上，这款旋钮没有盲目追求大直径带来的省力手感，而是基于Ender3机型Z轴的实际安装空间做边界约束设计：首先匹配丝杠轴端的标准安装尺寸，内孔公差按照小间隙配合设定，既保证套装时的装配顺畅度，又不会因为间隙过大导致旋钮转动时出现径向晃量；旋钮表面做了细密的防滑纹理处理，即便径向尺寸缩小，手指转动时也不会出现打滑问题，操作力矩完全满足手动调平的施力需求；旋钮下端面与Z轴固定座的上表面预留了足够的轴向间隙，转动过程中不会与固定座端面发生摩擦剐蹭，长时间使用也不会产生磨损碎屑掉落到丝杠传动副中。

　　从安装边界来看，这款旋钮的轴向高度严格控制在丝杠轴端的可安装长度范围内，安装后顶端不会突出丝杠轴端过多，不会额外增加Z轴方向的设备总高度，即便设备加装了顶部防尘罩或者 enclosure 保温 enclosure 也不会出现安装冲突；径向尺寸则控制在Z轴安装座的投影范围内，不会向X轴方向过多延伸，即便X轴运动到Z轴附近的极限位置，打印头组件、挤出机走线也不会与旋钮发生碰撞。实际装机测试中，在加装了外置丝料导向管、Z轴双丝杆改装固定座、顶部走线支架的Ender3设备上，这款旋钮全程转动顺畅，全Z轴行程内无任何剐蹭点，转动阻尼均匀，调平操作时的手感反馈清晰，不会因为尺寸缩小导致操作费力。

　　对于桌面级3D打印设备的改装用户而言，这类小尺寸结构件的优化往往能解决很多实际使用中的隐性问题：很多用户在加装各类外设后出现的莫名丝材进给卡顿、Z轴层纹异常问题，追根溯源往往是大尺寸旋钮在特定行程位置剐蹭了送丝管，导致送丝阻力周期性波动，而这款紧凑设计的旋钮直接从结构上规避了这类干涉风险，不需要用户为了避让旋钮特意调整外设的安装位置，也不需要额外打磨旋钮轮廓，直接替换原有旋钮即可解决干涉问题。同时旋钮的结构做了等壁厚优化，打印制作时不容易出现缩痕、翘曲问题，即便是使用PLA材料打印也能获得足够的结构强度，日常频繁转动调平也不会出现开裂、滑牙等问题，完全满足桌面级设备长期使用的强度需求。
