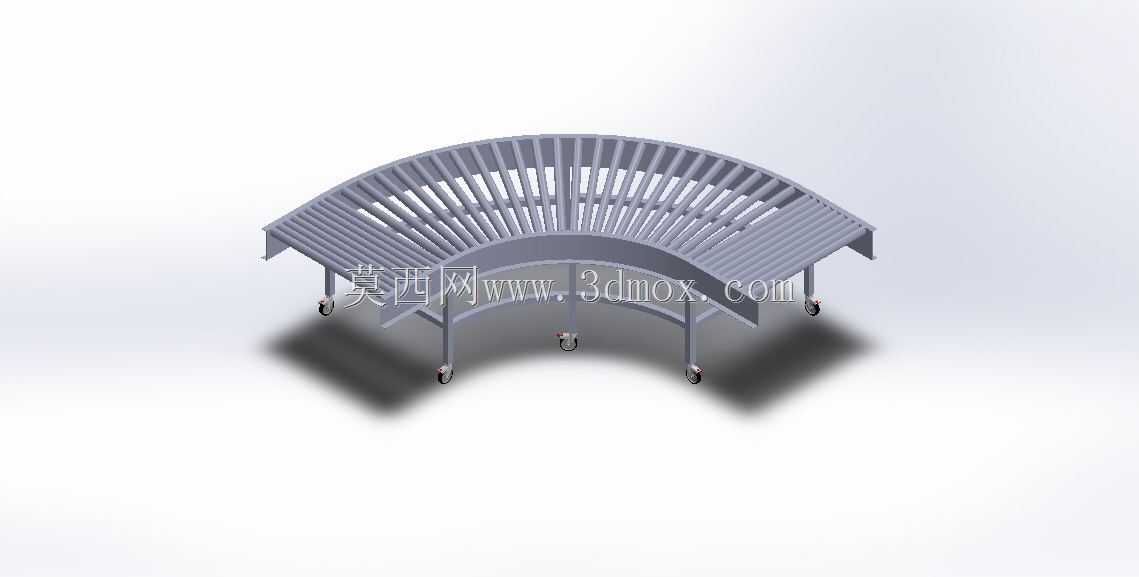

90度转弯滚筒输送线结构设计

　　这款转弯滚筒输送结构，主要用于生产流水线、仓储分拣系统中需要改变物料输送方向的工位，常见于电商仓储分拣线、包装生产连线、零部件加工工序间转运、食品包装后段输送等场景，能够在有限的车间占地空间内完成输送路径的90度转向，避免直线输送线过长导致的场地利用率低下问题，也可衔接不同走向的主辅输送线，实现物料在不同作业单元间的平顺流转。

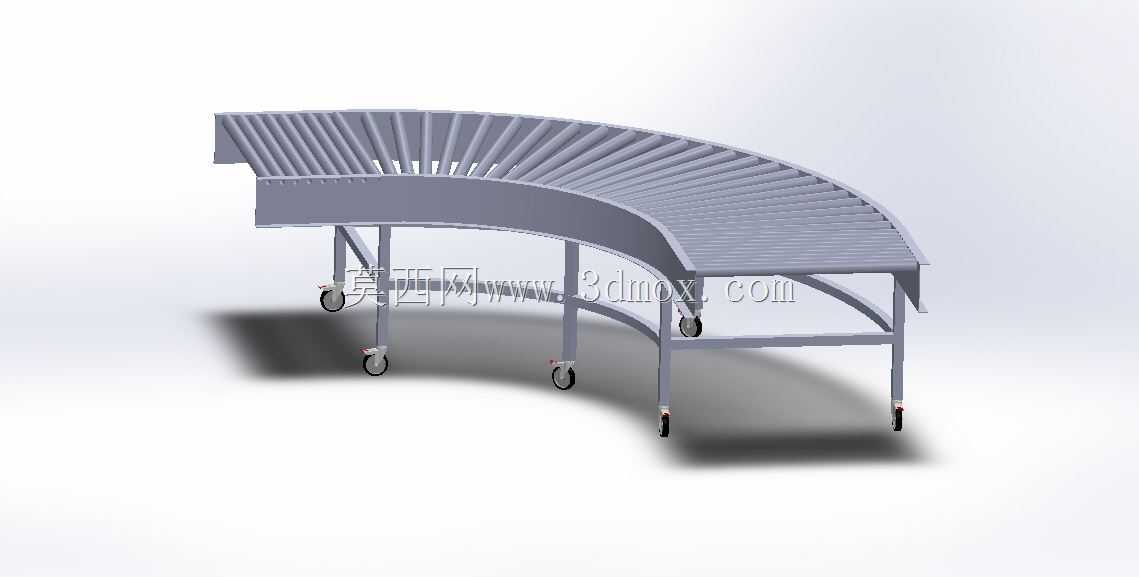

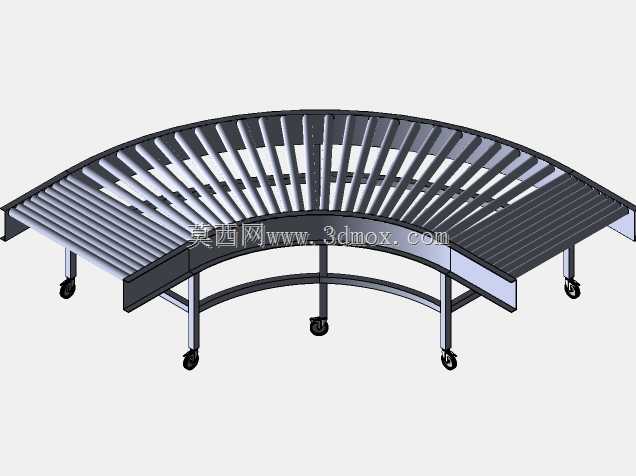

　　从功能特性来看，该结构采用锥形滚筒排布设计，转弯段的每根滚筒均按照转弯半径做锥度匹配，确保输送过程中物料在弯道段不会出现偏移、卡滞甚至滑落的问题，相比皮带转弯机，滚筒式转弯结构更适合输送底部刚性较好的箱装物料、工装托盘、硬质包装件，运行过程中摩擦阻力更小，动力损耗更低，同时滚筒间的间隙可根据输送物料的最小尺寸调整，避免小件物料卡入滚筒间隙。支腿部分采用可调脚杯设计，可根据现场地面平整度调整整机高度，适配不同高度的进出料端对接需求，支腿与机架主体采用螺栓连接，方便现场拆装运输，也可根据实际安装空间调整支腿的固定位置。

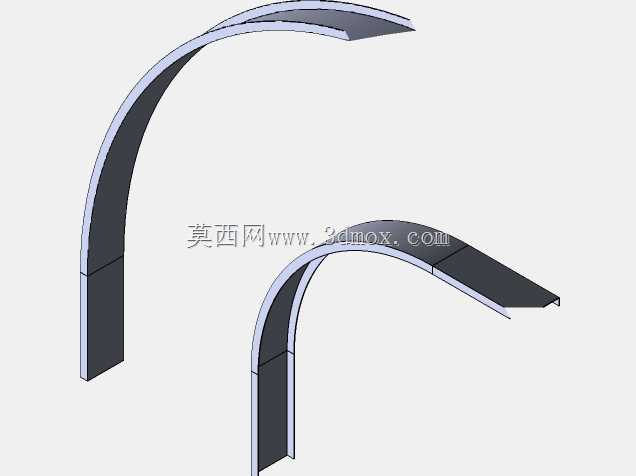

　　设计过程中首先需要确定转弯内半径与外半径参数，转弯半径的选取直接影响物料通过的顺畅度，通常需要根据输送物料的最大外形尺寸确定最小内半径，避免长度较大的物料在转弯时与机架侧边发生刮碰。滚筒的锥度计算是整个结构的核心，每根滚筒的锥度需匹配其所在转弯位置的线速度差，确保滚筒表面所有位置的线速度与对应转弯半径的输送速度一致，避免物料在转弯段出现打滑、蹭边的问题。机架部分采用折弯型材焊接结构，保证转弯段的整体刚性，避免长期运行后机架变形导致滚筒轴线偏移，影响输送精度。

　　安装边界方面，该转弯输送结构的进料端与出料端均设计有标准连接接口，可直接对接同宽度的直线滚筒输送线，安装时需要保证进料端与出料端的中心轴线呈90度垂直，整机水平度调整误差需控制在1mm/m以内，避免物料因倾斜出现跑偏。滚筒的安装间距需根据输送物料的最小底面尺寸确定，通常保证任何状态下物料底部至少有三根滚筒同时支撑，避免物料在输送过程中出现颠簸、卡滞。驱动端可根据实际输送需求选择单端驱动或者多段联动驱动，对于负载较大的输送场景，可在转弯段增加辅助驱动轮，提升重载输送能力。

　　在实际工况应用中，该类转弯输送结构可根据现场需求调整转弯角度，除90度转弯外也可拓展为45度、180度等不同角度的转弯结构，机架侧边可根据需求加装导向护栏，避免物料在转弯过程中因离心力滑落，护栏的高度可根据物料高度调整，对于表面易刮花的物料，可在护栏内侧加装非金属耐磨衬条，避免物料表面损伤。滚筒表面可根据输送物料的特性选择镀锌碳钢、包胶、不锈钢等不同材质，满足不同行业的使用需求，比如食品行业可采用不锈钢滚筒满足卫生要求，输送易滑物料可采用包胶滚筒增加摩擦力。

　　结构设计时还需要考虑维护便利性，滚筒两端采用标准轴承座安装，单根滚筒出现损坏时可单独拆卸更换，无需拆解整个机架，降低后期维护成本。底部支腿预留有脚轮安装位置，对于需要经常调整布局的车间场景，可更换为脚轮实现整机的灵活移动。整体结构没有冗余设计，所有型材、标准件均采用通用规格，加工制作难度低，现场安装无需专用工装，普通钳工即可完成组装调试，适合各类中小规模生产线的快速搭建与改造。
