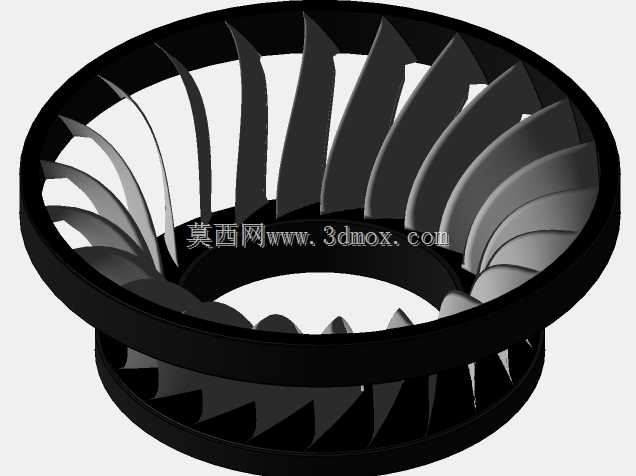

弗朗西斯涡轮转轮结构设计

　　该转轮作为混流式水轮机组的核心过流做功部件，主要应用在中高水头的水力发电站引水发电系统中，承担着将水流的压能与动能转换为旋转机械能的核心作用，是水轮机组实现能量转换的关键载体。从实际工况适配来看，这类转轮的设计需要匹配对应电站的水头、流量参数，在额定工况下保证水流平顺进入叶道，避免脱流、涡带等不良流态引发的机组振动、效率下降问题。

　　从结构设计逻辑来看，该转轮采用上冠、下环与空间扭曲叶片一体化的结构形式，叶片沿圆周方向均匀排布，叶型采用空间变曲率设计，进水边与出水边的角度经过流道仿真迭代优化，能够引导水流沿叶道平滑转向，将水流的周向速度分量充分转化为转轮的旋转力矩。上冠的锥面设计与主轴连接法兰的安装位匹配，下环的环形结构既起到固定叶片外缘的作用，也能约束流道的过流边界，减少叶道间的水流窜流损失。

　　在安装边界的考量上，转轮的上冠端面需要与主轴的法兰端面精准贴合，连接螺栓的孔位分布需要与主轴法兰的安装孔完全同轴，保证运行过程中转动部件的动平衡精度；下环的外圆尺寸需要与蜗壳、导水机构的出口流道尺寸匹配，预留合适的间隙既避免转动过程中与固定部件发生刮擦，也能减少间隙漏流带来的容积损失。叶片的进水边高度需要匹配导叶出口的高度，保证导叶流出的水流能够无撞击进入叶道，降低入口水力损失。

　　从功能特性层面，这类转轮的叶片型线直接决定了水轮机组的效率区间与空化性能，设计过程中需要通过全流道 CFD 仿真验证不同工况下的压力分布，避免叶片低压区压力低于水的汽化压力引发空蚀，破坏叶片表面结构、缩短部件使用寿命。转轮的整体重量分布需要经过动平衡校正，将剩余不平衡量控制在标准允许范围内，避免高转速运行时产生过大的离心力引发机组轴系振动，影响轴承、密封等配套部件的使用寿命。

　　在实际电站运维场景中，转轮的叶片表面粗糙度需要控制在合理区间，降低水流沿程摩擦损失；叶片与上冠、下环的连接位置需要做圆滑过渡处理，减少应力集中，避免长期交变载荷作用下出现疲劳裂纹。转轮的过流表面通常会根据水质情况做对应的抗磨蚀处理，在含沙量较高的电站场景中，还会在叶片易磨损区域堆焊抗磨材料，提升部件的抗磨蚀能力，延长检修周期。

　　从建模实现的角度，该转轮的叶片建模需要通过多个截面的翼型数据拟合生成空间曲面，保证叶型的光滑连续性，上冠与下环的回转面通过回转特征生成后，与叶片做布尔合并，整体结构需要保证壁厚均匀，避免铸造过程中出现缩孔、疏松等缺陷。安装配合面的尺寸公差、形位公差需要在建模阶段就明确标注，为后续的加工制造、装配校验提供准确的三维依据，保证成品转轮能够与电站现有机组的安装尺寸完全适配，不需要额外做现场修配即可完成安装作业。
