带支架滚轮组件结构设计方案

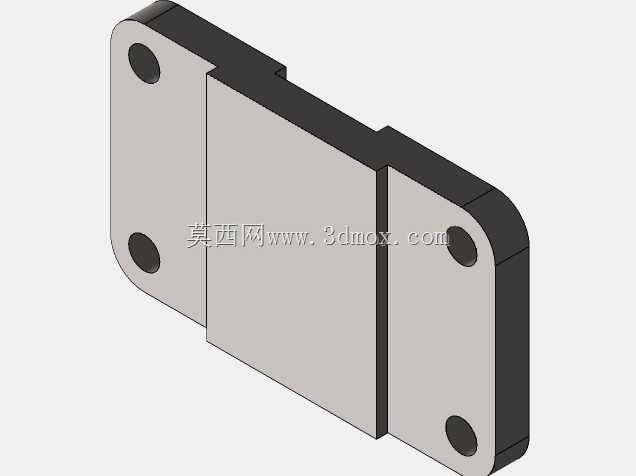

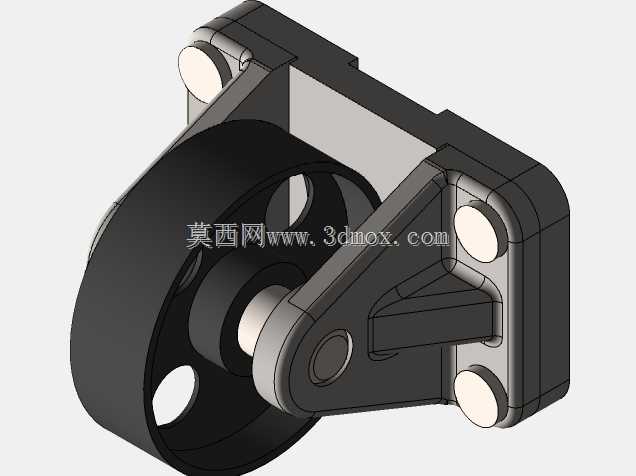

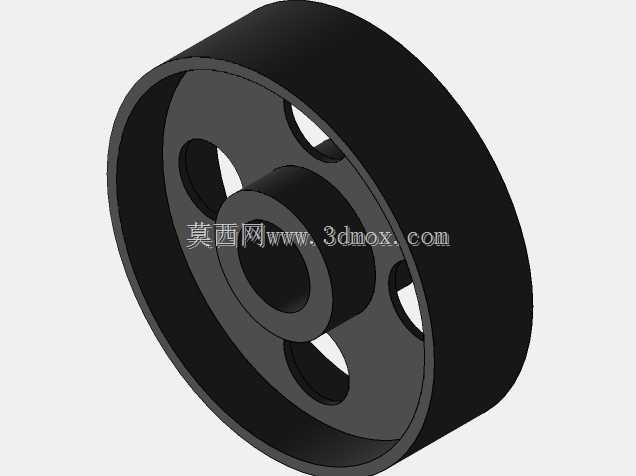

　　该带支架滚轮组件多用于工业生产场景中的物料转运、设备移动支撑环节，常见于轻型工作台、移动料架、小型自动化设备的底部支撑结构，也可作为输送线侧边的导向轮组使用，承担设备或物料的垂直载荷同时，实现低阻力的水平位移功能。从结构功能来看，组件分为滚轮本体、连接销轴、安装支架三个核心部分，滚轮采用中空辐板式结构，在保证轮体径向承载强度的前提下，尽可能降低自身重量，减少滚动过程中的转动惯量，轮体与销轴的配合位置预留了轴承安装位，可适配标准深沟球轴承，降低滚动摩擦系数，避免轮体与销轴直接摩擦产生的磨损与卡滞问题。安装支架采用弯折式钢板焊接或一体铸造成型，支架与设备安装面接触的位置设置了四个带沉孔的安装凸台，凸台端面做铣平处理，

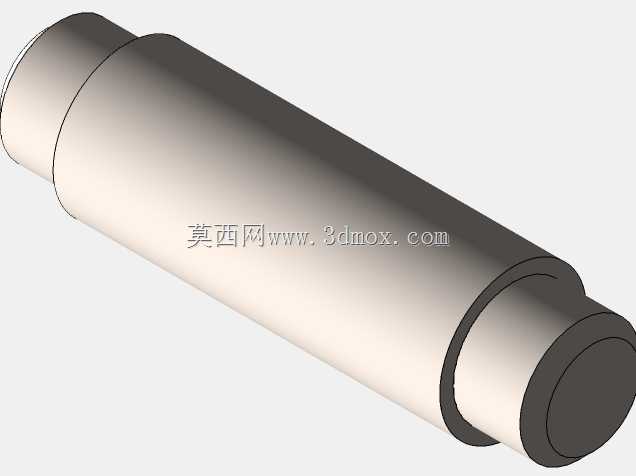

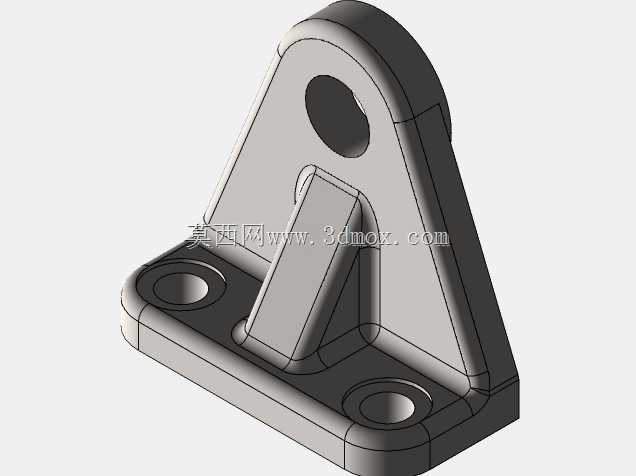

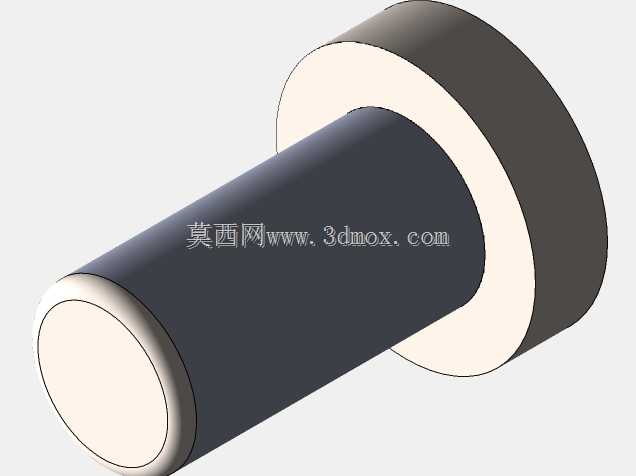

　　保证安装时与设备底面的贴合度，避免安装后出现应力集中导致支架变形；支架与滚轮连接的两侧支撑板做了三角加强筋结构，筋板从安装座底面延伸至销轴支撑孔位，可抵消滚轮受侧向力时对支撑板的弯折力矩，避免长期使用后支撑板外张导致销轴窜动。设计过程中优先考虑了安装兼容性，安装孔位的孔距按照常用轻型移动设备的安装标准设置，可直接替换同规格的标准脚轮支架，不需要对原有设备的安装面做二次加工；滚轮的外径尺寸控制在满足常规越障需求的范围内，轮面宽度根据额定载荷做匹配，保证轮面与地面接触时的压强处于地面材料可承受的区间，避免在环氧地坪、木质地板等软质地面上留下压痕。销轴与支架的连接采用过盈配合加端面挡圈的固定方式，销轴穿过支架两侧的支撑孔与滚轮内孔后，

　　两端通过卡簧槽安装轴用挡圈，限制销轴的轴向窜动，同时在支架支撑孔的外侧预留了挡圈安装沉槽，避免挡圈突出支架表面与周边结构产生干涉。轮体的转动间隙控制在合理区间，既保证轮体转动无卡滞，也避免间隙过大导致轮体晃动，在承受偏载时轮体可自动微调角度，保证轮面与地面完全接触，减少局部磨损。支架的安装面与滚轮中心的高度尺寸经过校核，保证安装后设备底面与地面的预留高度满足常规使用需求，不会因为高度过低导致设备底部凸起结构与地面剐蹭，也不会因为高度过高导致设备重心上移影响移动稳定性。在侧向受力场景下，比如设备斜向推行、经过地面坡度时，支架的加强筋结构可将侧向载荷均匀传递到整个安装面，避免应力集中在单个安装孔位导致安装螺丝断裂。

　　轮体的中空结构除了减重之外，还可根据使用需求在轮芯位置加装阻尼结构，实现滚轮的制动功能，不需要额外加装外置刹车件，压缩整体结构的占用空间。整个组件的所有配合面都做了公差匹配，安装孔的位置度公差控制在0.1mm以内，保证安装时螺丝可顺利穿入，不需要强行敲入导致安装应力残留；销轴与轴承内圈的配合采用基孔制公差，轴承外圈与轮体内孔的配合采用过渡配合，既保证轴承安装后不会出现跑圈问题，也方便后期维护时的轴承拆卸更换。
